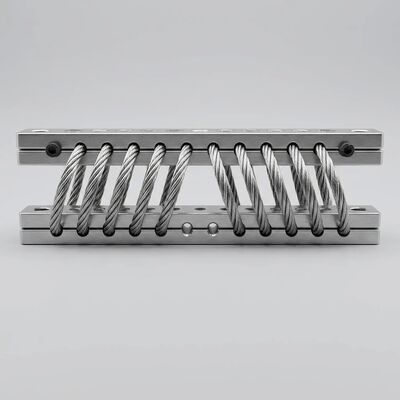

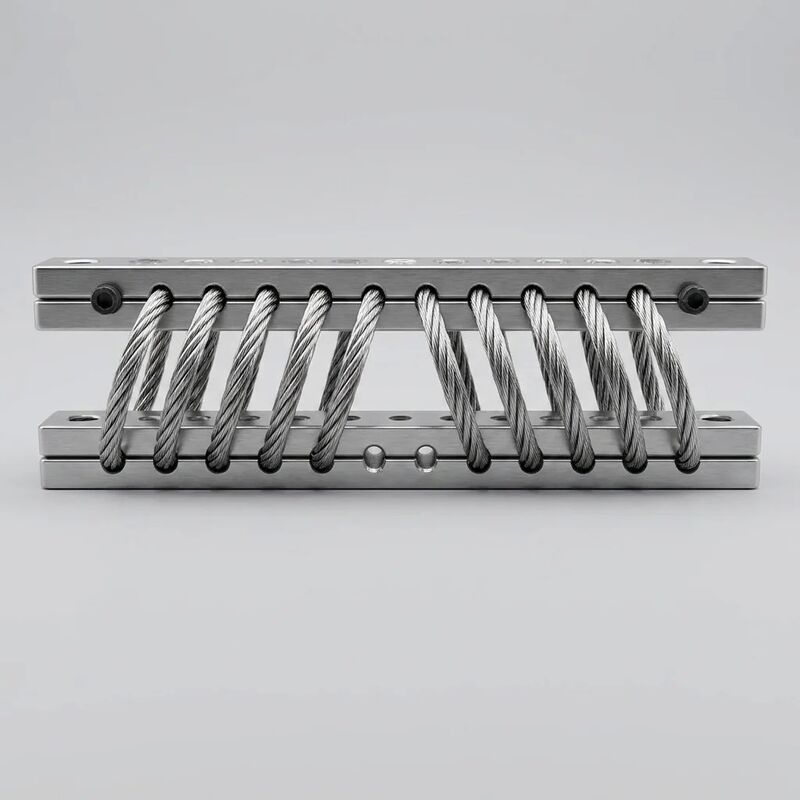

Isolateur de vibrations à câble métallique JGX-0480D-75A, lissage Non linéaire, atténuation des chocs, longue durée de vie sans entretien

Isolateur de vibrations à câble métallique JGX-0480D-75A – Longue durée de vie sans entretien avec atténuation des chocs éprouvée

LeIsolateur de vibrations à câble métallique JGX-0480D-75Arassembletechnologie d'atténuation des chocs non linéaireet unarchitecture entièrement métallique sans entretienpour offrir un contrôle des vibrations prévisible et de longue durée pour les installations industrielles les plus exigeantes. Validé contreMIL-STD-810H(Considérations sur l'ingénierie environnementale) etMIL-STD-167-1A(Mechanical Vibrations of Shipboard Equipment), cet isolateur démontre l'intégrité structurelle et la cohérence des performances requises pour la protection des équipements critiques où l'accès à la maintenance est limité et la fiabilité opérationnelle est primordiale.

Lissage non linéaire et atténuation des chocs

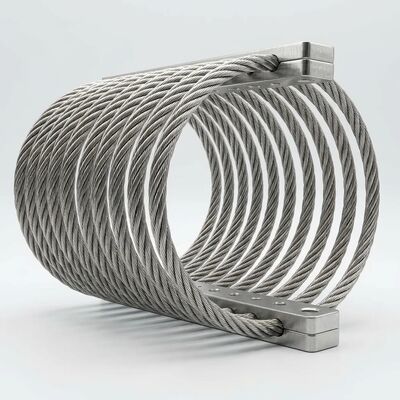

• Réponse de rigidité adaptative :La géométrie du câble métallique hélicoïdal à 8 bobines produit uncourbe force-déplacement volontairement non linéaire. Dans la plage de fonctionnement normale (0 à 70 % de la déflexion nominale), la rigidité est intentionnellement faible et progressive, offrant ainsi une excellente isolation continue contre les vibrations. Au-dessus de 70 % de déflexion, l'effet de raidissement géométrique s'active, délivrantabsorption d'énergie contrôléequi empêche les chutes brutales et limite la force transmise maximale lors des événements de choc.
• Amortissement coulombien avec proportionnalité de déplacement :Le frottement entre les fils à travers la construction IWRC 7 × 19 génère un amortissement qui augmente avec l'amplitude du déplacement. Cemécanisme d'autorégulationoffre un faible amortissement (ζ ≈ 0,05) lors de vibrations stables de petite amplitude pour une isolation haute fréquence supérieure, et un amortissement élevé (ζ ≈ 0,20) lors de chocs transitoires de grande amplitude pour une dissipation rapide de l'énergie.
• Atténuation des impulsions de choc :Les tests de transmissibilité des chocs mesurés démontrentjusqu'à 85 % de réduction de l'accélération maximaleà des impulsions d'entrée demi-sinusoïdales de 15 g (durée 11 ms), avec un déplacement résiduel négligeable après l'événement de choc. L'ensemble de câble métallique revient à sa position d'équilibre sans jeu permanent, prêt pour le prochain cycle de choc.

Longue durée de vie sans entretien

• Intervalles de service programmés nuls :L'absence totale d'éléments en caoutchouc, en polymère ou en fluide élimine tout mécanisme d'usure qui détermine les calendriers de remplacement conventionnels des isolateurs. Il y arien à lubrifier, resserrer, inspecter les fissures ou remplacertout au long de la notation >10&sup7; durée de vie en fatigue cyclique.
• Durée de vie de référence de 15 ans :Des tests de durée de vie accélérés sous cycles thermiques combinés (-60 °C à +200 °C), exposition au brouillard salin et cycles mécaniques démontrentpas de dégradation mesurabledans les caractéristiques de charge-déformation ou les performances d'amortissement après une exposition de service simulée de 15 ans. La surface SS304 électropolie reste exempte de piqûres, de fissurations par corrosion sous contrainte ou d'attaques intergranulaires.

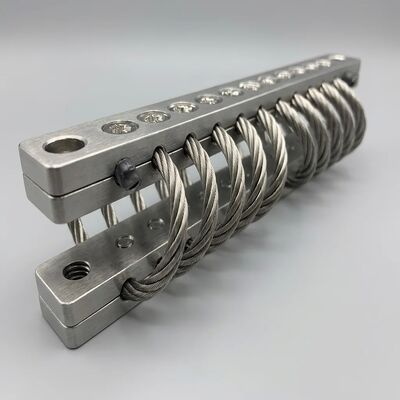

• Simplicité d'installation :Le montage à un seul boulon via des goujons filetés M12 × 1,75 ne nécessite aucun calage, dispositif d'alignement ou réglage de la précharge. L'isolateur se centre automatiquement sous le poids statique de l'équipement et commence immédiatement à fournir une isolation conforme aux spécifications de conception sans procédures de mise en service ni de rodage.

Validation conforme MIL-STD

• Conformité MIL-STD-810H :Le JGX-0480D-75A a été testé selon la méthode 514.8 (vibration) et la méthode 516.8 (choc) de MIL-STD-810H, démontrant des performances d'isolation constantes sur les plages de fréquence et d'amplitude spécifiées. L'exposition à la température selon la méthode 501.7 (haute température) et la méthode 502.7 (basse température) confirme la capacité opérationnelle de -60 °C à +200 °C sans dégradation des performances.
• Conformité MIL-STD-167-1A :Les tests de vibrations de type I (vibrations environnementales des équipements de bord) valident la capacité de l'isolateur à protéger les équipements contre les vibrations solidiennes dans la plage de fréquences de 4 à 50 Hz, avec une transmissibilité mesurée inférieure à 2,0 sur l'ensemble du spectre de test à la charge nominale.
• Validation de la corrosion par brouillard salin :Dépasse 500 heures d'exposition au brouillard salin neutre selon ASTM B117 sans formation de rouille rouge sur les câbles métalliques SS304 ou les barres de retenue, confirmant l'adéquation aux environnements industriels marins, offshore et côtiers.

Spécifications techniques

Applications cibles

• Équipements de bord et offshore :Protège les pompes, les ventilateurs, les armoires de commande et les machines auxiliaires des vibrations transmises par la coque et des chocs induits par les vagues sur les navires commerciaux, les plates-formes offshore et les installations de production flottantes. Les tests MIL-STD-167-1A valident les performances dans l'environnement de vibration à bord des navires de 4 à 50 Hz.
• Systèmes industriels d’urgence et de secours :Isole les ensembles de pompes à incendie, les groupes électrogènes de secours et les systèmes d'alimentation sans coupure (UPS) où la maintenance n'est pas pratique et où l'équipement doit démarrer de manière fiable après des années de veille dans des environnements non conditionnés.
• Équipement mobile lourd :Fournit une isolation contre les vibrations pour les supports de cabine de l'opérateur, les boîtiers de commande électroniques et les composants du système hydraulique sur les machines de construction, les moissonneuses agricoles et les véhicules de manutention fonctionnant dans des conditions de chocs et de vibrations continues.
• Machines critiques de l’usine de traitement :Protège les pompes à turbine, les centrifugeuses à grande vitesse et les équipements de dosage de précision dans les installations de transformation chimique, pharmaceutique et alimentaire à processus continu où les temps d'arrêt imprévus entraînent de graves implications en matière de production et de sécurité.
• Applications de retenue sismique :La caractéristique de rigidité non linéaire offre une isolation efficace pendant le fonctionnement normal, tandis que le renforcement progressif limite le déplacement de l'équipement lors d'événements sismiques, offrant une retenue sismique inhérente sans amortisseurs ni butées séparés.
• Équipement d’infrastructure de transport :Isole les armoires de signalisation ferroviaire, les moteurs de ventilateur de tunnel, les équipements de surveillance des joints de dilatation des ponts et l'électronique du système de gestion du trafic des vibrations continues induites par le trafic et des cycles de dilatation thermique.

Engagement qualité ECER :Chaque JGX-0480D-75A est fabriqué selon la norme ISO 9001:2015 avec une traçabilité des lots individuels et une documentation de test. Nous fournissonsassistance gratuite en matière d'ingénierie d'applicationy compris les calculs de sélection de charge, la génération de courbes de transmissibilité et l'assistance à l'intégration CAO 3D.Contactez-nous maintenantpour discuter de vos besoins spécifiques en matière d'isolation contre les chocs et les vibrations, demander des rapports de test ou recevoir un devis de volume compétitif avec confirmation du délai de livraison.
