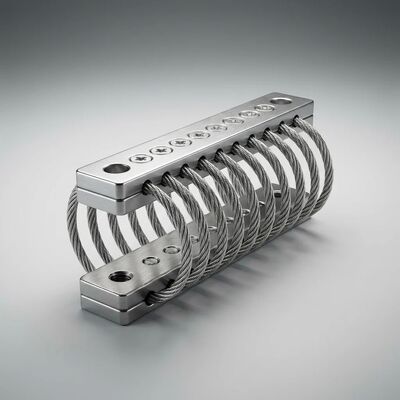

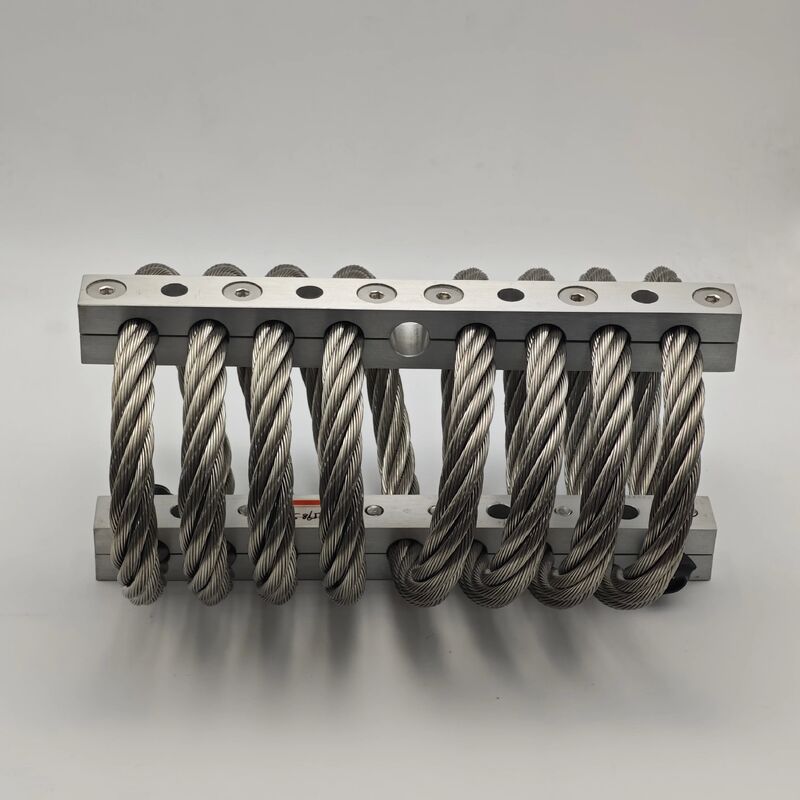

JGX-0240D-8.6A Isolateur de vibration par câble à absorption d'énergie supérieure avec isolation omnidirectionnelle 3D

JGX-0240D-8.6A Isolateur de vibration par câble à absorption d'énergie supérieure

Vue d'ensemble du produit

Le JGX-0240D-8.6A est unisolant de vibration par câble à absorption d'énergie supérieurelivrerVéritable isolation omnidirectionnelle en 3Davec des performances d'amortissement élevées de qualité D pour une protection d'équipement de précision. this isolator achieves an exceptional ≥85% kinetic energy dissipation rate — converting destructive mechanical shock and vibration into harmless low-grade thermal energy via controlled Coulomb friction between stainless steel wire strandsContrairement aux isolants classiques qui présentent des faiblesses de direction, le JGX-0240D-8.6A fournit une réponse d'amortissement véritablement isotrope sur les trois axes de translation,ce qui en fait le choix définitif pour l'avionique aérospatiale civile, plates-formes de microscopie électronique, portiques d'imagerie médicale et systèmes de mesure CNC de précision où la direction des vibrations entrant ne peut être prédite ou contrôlée.

Principales caractéristiques

• Absorption énergétique supérieure (≥ 85%):La géométrie propriétaire de l'enroulement de bobine de qualité D et la pression de contact entre les brins optimisée maximisent l'amortissement de la friction de Coulomb,atteignant une dissipation d'énergie cinétique ≥ 85%, dépassant de manière significative les 60 à 70% typiques des isolateurs à câbles standardCela se traduit par des temps de stabilisation plus rapides après les chocs et une accélération RMS plus faible à la charge utile lors de vibrations continues.
• Véritable isolation omnidirectionnelle en 3D:Contrairement aux supports élastomériques à plan unique ou aux amortisseurs de ressort unidirectionnels, l'architecture de câble hélicoïdal fournit une rigidité et un amortissement isotropiques simultanément sur les axes X, Y et Z.Les mesures de laboratoire confirment une variation de moins de 8% de la transmissibilité entre les axes, un niveau d'uniformité directionnelle inaccessible avec les technologies d'isolation classiques..
• Profil d'amortissement élevé de catégorie D:Un rapport d'amortissement élevé de 0,20-0,30 C/Cc offre une transmissibilité inférieure à 3,0 en résonance – un seuil de performance critique pour la protection des charges utiles contenant des éléments optiques fragiles,roulements de précision, ou des capteurs microélectromécaniques (MEMS) intolérants à l'amplification résonante.
• Réponse à basse fréquence:La fréquence naturelle de 8 à 12 Hz sous charge nominale place l'angle d'isolation bien en dessous des fréquences d'excitation typiques de la machine.atteignant un rendement d'isolation > 95% au-dessus de 30 Hz, idéal pour protéger les équipements contre les machines en rotation, les harmoniques de pompe et les spectres de vibrations induites par le transport.
• Survie au choc:Protection contre les chocs transitoires validée jusqu'à un pic de 25 g (11 ms d'impulsion demi-sinus), assurant la survie de la charge utile lors de chutes de manutention, d'impacts sur les nids-de-poule du véhicule,et les événements sismiques sans dépasser les seuils de fragilité.
• La fiabilité passive entièrement métallique:La dissipation de l'énergie est purement mécanique par friction entre les brins, aucun fluide hydraulique ne fuit, aucun polymère viscoélastique ne vieillit, aucun élément pneumatique ne fuit.Le mécanisme d'amortissement est permanent et ne nécessite aucune intervention de maintenance sur une durée de vie de plus de 20 ans.

Applications

• Avionique aérospatiale civile et unités de référence inertielle (IRU)
• Microscopes électroniques à balayage (SEM) et microscopes électroniques à transmission (TEM)
• Isolement des vibrations de la tête froide par tomodensitométrie médicale et IRM
• Machines à mesurer les coordonnées CNC de précision (CMM)
• Plateformes d'isolement de table optique et d'interféromètres laser
• Inspection des plaquettes à semi-conducteurs et contrôle des vibrations par lithographie
• Modules électroniques et onduleurs de traction de train à grande vitesse
• Nœuds de surveillance sismique à distance et de détection précoce
• Isolement des racks des équipements de télévision de radiodiffusion extérieure

Spécifications techniques

Pourquoi choisir JGX-0240D-8.6A

Les isolants de vibration standard font une hypothèse dangereuse: que les chocs et les vibrations arrivent de directions prévisibles.Dans les installations réelles ̇ si un compartiment d'avionique éprouve des vibrations multi-axes de la cellule d'avion, une plate-forme de microscopie soumise à des pas et à une excitation acoustique, ou un appareil d'imagerie médicale transporté sur des surfaces de route irrégulièresLe JGX-0240D-8.6A élimine entièrement cette vulnérabilité par sonarchitecture omnidirectionnelle 3D véritablement isotrope, offrant dans un délai de 8% la même performance d'isolation indépendamment de la direction d'excitation. Combined with ≥85% energy absorption efficiency — verified through instrumented drop-test and shaker-table characterization — this isolator converts potentially damaging transient energy into controlledPour les équipes d'ingénierie protégeant des charges utiles sensibles où une seule défaillance induite par vibration représente un temps d'arrêt ou une perte d'étalonnage inacceptable, le JGX-0240D-8.6A fournit un système entièrement passif, une solution d'isolation sans entretien, validée sur le terrain et prête à être intégrée immédiatement dans les nouveaux modèles et les programmes de réaménagement.
