Name: Isolateur de vibrations en câble d'acier galvanisé avec une fréquence d'isolation de 5 Hz à 100 Hz pour une protection contre les vibrations multidirectionnelles
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: Les produits de base doivent être présentés dans un emballage de qualité supérieure.
Availability: InStock

À la maison > produits > Amortisseur de vibration de câble métallique >

Isolateur de vibrations en câble d'acier galvanisé avec une fréquence d'isolation de 5 Hz à 100 Hz pour une protection contre les vibrations multidirectionnelles

isolateur de vibrations en câble d'acier galvanisé

isolateur de vibrations multidirectionnel

isolateur de vibrations 5 Hz-100 Hz

Lieu d'origine:

Chine

Nom de marque:

Hoan

Certification:

ISO9001:2015

Numéro de modèle:

Les produits de base doivent être présentés dans un emballage de qualité supérieure.

Nous contacter

Demandez un devis

Détails du produit

Température de travail:

-55 ~ +120

Largeur hors tout:

50mm

Type d'isolement des vibrations:

Passif

Plage de fréquences d'isolement:

5Hz à 100Hz

Accessoires:

Filet

Raideur axiale:

50N / mm

Matériau de corde métallique:

Acier galvanisé

Diamètre de corde métallique:

6.4 mm

Service après garantie:

Assistance en ligne

Plage de chargement:

2 à 4,8 kg

Caractéristiques:

Ancrage des trous ; Huile Resis

Détails de l'emballage:

Oui

Taille du fil de montage:

Orientation d'installation:

Verticale ou horizontale

Mettre en évidence:

isolateur de vibrations en câble d'acier galvanisé

isolateur de vibrations multidirectionnel

isolateur de vibrations 5 Hz-100 Hz

Conditions de paiement et d'expédition

Quantité de commande min

Conditions de paiement

MoneyGram,Western Union,T/T,D/P,D/A,L/C

Produits connexes

Vidéo

Isolateur de vibrations en câble d'acier galvanisé avec une fréquence d'isolation de 5 Hz à 100 Hz pour une protection contre les vibrations multidirectionnelles

Obtenez le meilleur prix

Vidéo

JGX-0956A-104A Isolateur de vibration par câble métallique, structure ouverte pour les scénarios extérieurs

Obtenez le meilleur prix

Vidéo

JGX-1598A-557A Capacité "silencieuse" à large bande de fréquences pour les plateformes optiques haut de gamme et les équipements de fabrication de semi-conducteurs

Obtenez le meilleur prix

Vidéo

Série JGX-1276 Isolateur de vibration par câble métallique pour l'industrie Largeur globale 50 mm Design Style Industrial

Obtenez le meilleur prix

Nous contacter

Contactez-nous maintenant

Description du produit

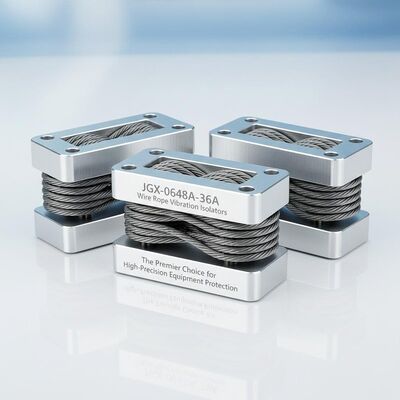

JGX-0648A-36A Isolateurs de vibration par câbles

Le meilleur choix pour la protection des équipements de haute précision

Résumé de la série JGX-0648A

Les isolateurs de vibration à câbles de la série JGX-0648A de Xi'an Hoan Microwave Co., Ltd. sont devenus le premier choix pour la protection contre les vibrations des équipements de haute précision,Grâce à leur qualité militaireGrâce à une structure spécialement conçue en câbles hélicoïdaux, ces isolants permettent d'obtenir une isolation vibratoire multidirectionnelle.réduire efficacement l'impact des vibrations et des chocs lors du transport et de l'exploitation des équipements.

Leur principal avantage réside dans les caractéristiques d'amortissement élevées, qui dissipent rapidement l'énergie de vibration pour éviter la résonance et assurer la stabilité de l'équipement.La série JGX-0648A présente également une large gamme de charges, répondant de manière flexible aux besoins d'isolation des vibrations des équipements de poids variés. Rigoureusement testé pour la résistance à la fatigue et l'adaptabilité à l'environnement,les produits conservent des performances exceptionnelles même dans des conditions extrêmes.

Qu'il s'agisse de systèmes radar, d'équipements électroniques de contre-mesure ou d'instruments de laboratoire de précision, la série JGX-0648A fournit un support d'isolation des vibrations fiable,présentant les prouesses techniques de Xi'an Hoan Micro-ondes dans le domaine de l'isolation vibratoire haut de gamme.

Options de montage

Paramètres de taille

Modèle	"H" ± 3.30	"W"	Poids unitaire	Options de montage	Par le trou ((mm)	Le fil (mm)	Csinc ((°C)
Le nombre total d'émissions de CO2 est déterminé par la méthode suivante:	48	56	0.456	A, B, C, D, E, S	¥6,9 ± 0.13	Un M6×1.0	90
Le nombre total d'émissions de CO2 est déterminé par la méthode suivante:	54	64	0.492
Les données de référence sont fournies par les autorités compétentes.	59	71	0.516
Les données sont fournies par les autorités compétentes de l'État membre.	64	80	0.564
Les données de référence sont fournies par les autorités compétentes de l'État membre.	64	89	0.832
Les données relatives à l'émission de CO2 sont fournies par les autorités compétentes.	67	95	0.864
Les données sont fournies par les autorités compétentes de l'État membre.	67	100	0.684
Les données de référence doivent être fournies conformément à l'annexe I.	83	108	0.708

Fiche de données techniques

Charge verticale

Numéro de courbe	Modèle	Charge statique maximale	Déformation maximale (mm)	Rigidité par vibration (KN/m)	Rigidité à l'impact (KN/m)
1	Le nombre total d'émissions de CO2 est déterminé par la méthode suivante:	79	17.8	382	182
2	Le nombre total d'émissions de CO2 est déterminé par la méthode suivante:	68	23.9	266	116
3	Les données de référence sont fournies par les autorités compétentes.	56	29.0	196	79
4	Les données sont fournies par les autorités compétentes de l'État membre.	45	32.0	151	60
5	Les données de référence sont fournies par les autorités compétentes de l'État membre.	39	32.0	127	51
6	Les données relatives à l'émission de CO2 sont fournies par les autorités compétentes.	36	35.6	109	42
7	Les données sont fournies par les autorités compétentes de l'État membre.	33	35.6	100	39
8	Les données de référence doivent être fournies conformément à l'annexe I.	30	50.8	74	25

45° Charge directionnelle

Numéro de courbe	Modèle	Charge statique maximale	Déformation maximale (mm)	Rigidité par vibration ((KN/m)	Rigidité à l'impact (KN/m)
1	Le nombre total d'émissions de CO2 est déterminé par la méthode suivante:	56.7	25.9	215	89
2	Le nombre total d'émissions de CO2 est déterminé par la méthode suivante:	47.7	34.0	151	58
3	Les données de référence sont fournies par les autorités compétentes.	39.8	39.6	109	40
4	Les données sont fournies par les autorités compétentes de l'État membre.	32.8	45.7	86	30
5	Les données de référence sont fournies par les autorités compétentes de l'État membre.	27.9	45.7	72	25
6	Les données relatives à l'émission de CO2 sont fournies par les autorités compétentes.	25.3	50.8	61	21
7	Les données sont fournies par les autorités compétentes de l'État membre.	23.4	50.8	56	19
8	Les données de référence doivent être fournies conformément à l'annexe I.	21.3	71.6	41	12

Charge latérale

Numéro de courbe	Modèle	Charge statique maximale	Charge statique maximale	Rigidité par vibration ((KN/m)	Rigidité à l'impact (KN/m)
1	Le nombre total d'émissions de CO2 est déterminé par la méthode suivante:	43.2	18.8	110	110
2	Le nombre total d'émissions de CO2 est déterminé par la méthode suivante:	36.3	24.9	72	72
3	Les données de référence sont fournies par les autorités compétentes.	31.7	30.0	49	49
4	Les données sont fournies par les autorités compétentes de l'État membre.	25.0	34.0	37	37
5	Les données de référence sont fournies par les autorités compétentes de l'État membre.	22.7	34.0	32	32
6	Les données relatives à l'émission de CO2 sont fournies par les autorités compétentes.	20.4	38.1	25	25
7	Les données sont fournies par les autorités compétentes de l'État membre.	18.2	38.1	23	23
8	Les données de référence doivent être fournies conformément à l'annexe I.	15.9	52.8	16	16

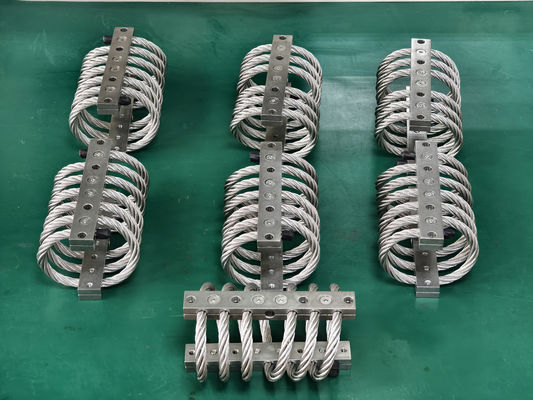

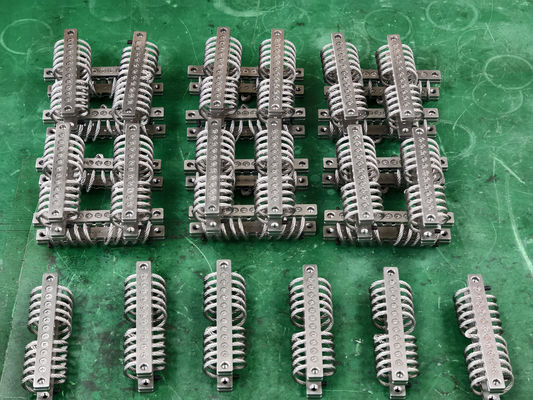

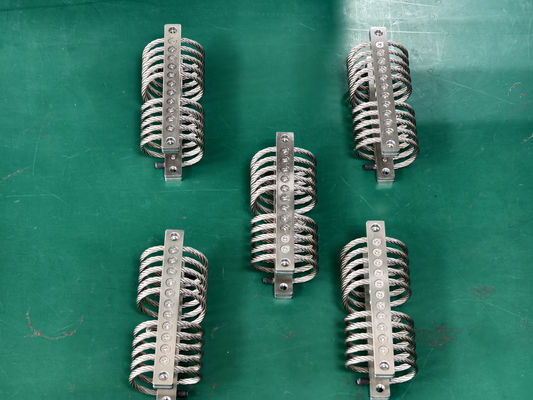

Les photos des commentaires des clients
