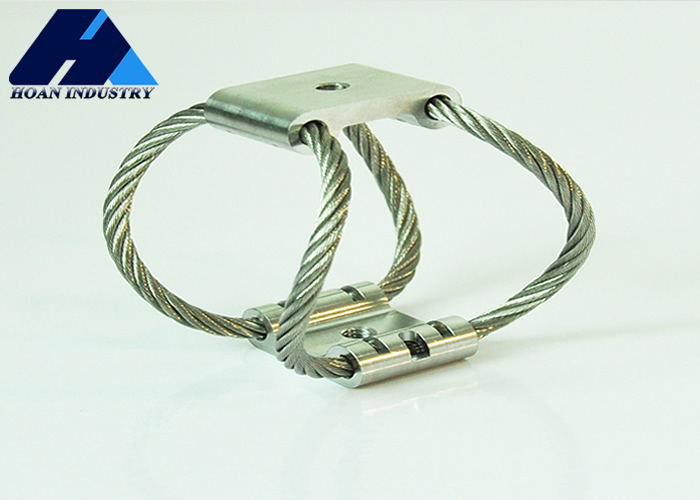

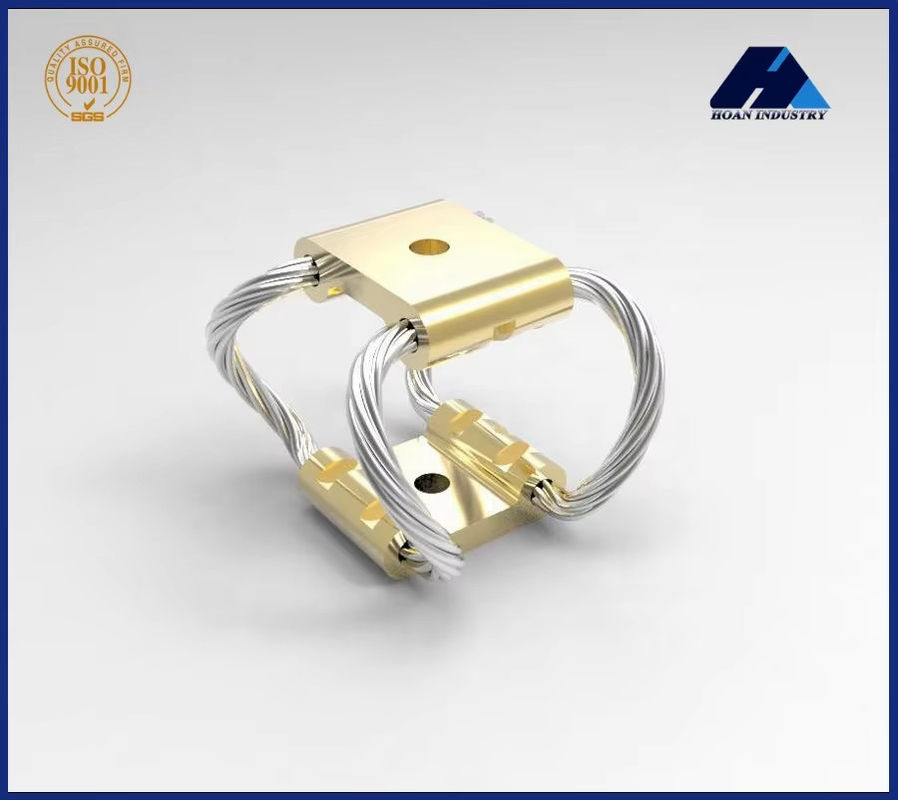

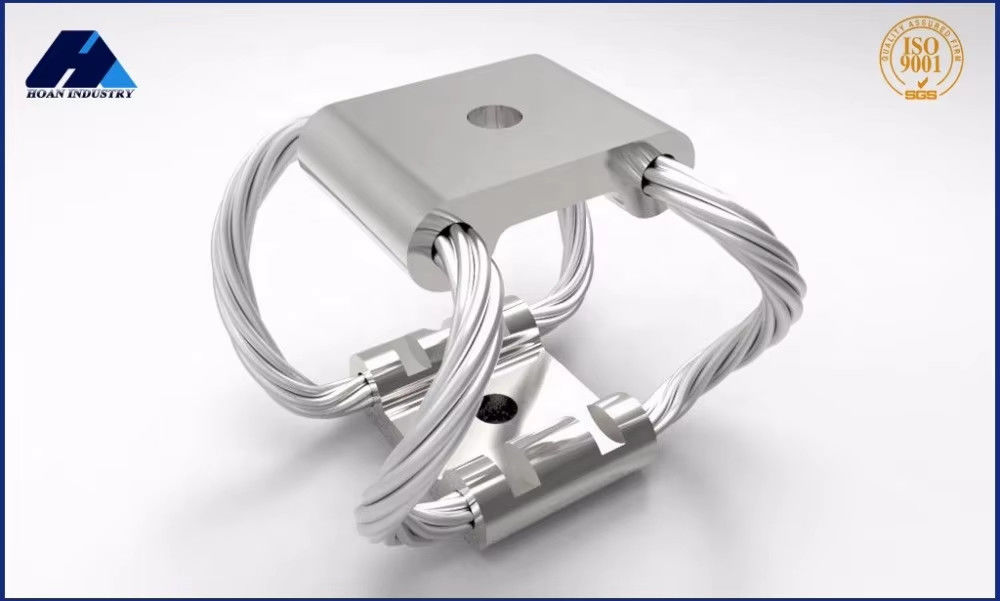

Name: Isolateur de vibrations à câble GR4-24A-A pour instruments de précision
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: GR4-24A-A
Availability: InStock

À la maison > produits > Amortisseur de vibration de câble métallique >

Isolateur de vibrations à câble GR4-24A-A pour instruments de précision

isolateur de vibrations à câble pour instruments de précision

Isolateur de vibrations GR4-24A-A avec garantie

isolateur à câble pour instruments de précision

Place of Origin:

China

Nom de marque:

Hoan

Certification:

ISO9001:2015 Certificate

Model Number:

GR4-24A-A

Documents:

GR series.pdf

Nous contacter

Demandez un devis

Isolateur de vibrations à câble GR4-24A-A pour instruments de précision

Détails du produit

Product Keywords:

wire vibration damper

Working Temperatu:

: -55 ~ +120

Installation Type:

Vertical

Usage:

vacuum pump

Wire Rope Diameter:

3.2mm

Color:

Silver

Wire Rope Material:

Galvanized Steel

Spring Rate:

100-500 lbs/in

Marketing Type:

Hot Product 2024

Application:

Vibration Isolation

Shock Rsistance:

30g/11ms

Mettre en évidence:

isolateur de vibrations à câble pour instruments de précision

Isolateur de vibrations GR4-24A-A avec garantie

isolateur à câble pour instruments de précision

Conditions de paiement et d'expédition

Minimum Order Quantity

Payment Terms

L/C,D/A,D/P,T/T,Western Union,MoneyGram

Produits connexes

GR4-13A-A Isolateur contre les vibrations par câbles 13N Charge 59 mm Largeur

Obtenez le meilleur prix

Isolateur de vibrations à câble GR4-18A-A, charge de 18 N, fréquence de 10 Hz

Obtenez le meilleur prix

Isolateur de vibrations à câble GR4-24A-A pour instruments de précision

Obtenez le meilleur prix

Vidéo

Isolateur de vibrations par câble métallique 1/4 pouce en acier galvanisé, longueur 12 pouces

Obtenez le meilleur prix

Nous contacter

86-29-88292913

Contactez-nous maintenant

Description du produit

Amortisseurs de vibrations à câble métallique GR4-24A-A

La solution idéale pour les instruments de précision et les applications de fabrication haut de gamme nécessitant un contrôle supérieur des vibrations.

Spécifications du produit

Mots-clés du produit	amortisseur de vibrations à câble
Température de fonctionnement	-55°C à +120°C
Type d'installation	Vertical
Utilisation	Pompe à vide
Diamètre du câble métallique	3,2 mm
Couleur	Argent
Matériau du câble métallique	Acier galvanisé
Raideur du ressort	100-500 lbs/po
Résistance aux chocs	30g/11ms

Amortisseurs de vibrations à câble métallique série GR

Une solution innovante pour le contrôle des vibrations des équipements industriels, en particulier dans les instruments de précision, les équipements de communication et les applications de fabrication haut de gamme où les interférences vibratoires affectent la stabilité des équipements.

Points forts techniques

Structure d'enroulement en spirale de câble métallique en acier inoxydable multibrins
Absorbe l'énergie vibratoire à large fréquence (plage de 5 Hz à 500 Hz)
Résistance supérieure à la corrosion par rapport aux isolateurs traditionnels en caoutchouc ou à ressort
Durée de vie prolongée dépassant 10 ans

Scénarios d'application

Mise en œuvre réussie dans les machines-outils de haute précision, les plates-formes optiques et les équipements de communication embarqués. Fonctionne de manière fiable à des températures allant de -40°C à 120°C. Les tests sur le terrain montrent une réduction de 60 % du taux de transmission des vibrations pour les applications de boîte de vitesses, ce qui prolonge considérablement les cycles de maintenance.

Paramètres dimensionnels

Modèle	Hauteur±1.5(mm)	Largeur (mm)	Poids (kg)	Options de montage	Trou traversant (mm)	Filetage (mm)	C'sink (°)
GR4-24A-A	42	47	0.63	A,B,C,D,E,S	∅7	M6*1.0	90
GR4-18A-A	53	54	0.63	Identique à ci-dessus
GR4-13A-A	60	59	0.68	Identique à ci-dessus
GR4-6.7A-A	75	68	0.77	Identique à ci-dessus

Courbe de charge statique

N°	Modèle	Charge statique maximale (N)	Déflexion maximale (mm)	Kv(Vibration) (KN/m)	Ks(Choc) (KN/m)
1	GR4-24A-A	24	19.6	12	5.8
2	GR4-18A-A	18	29.7	6	2.5
3	GR4-13A-A	13	35.8	4.4	1.6
4	GR4-6.7A-A	6.7	49.3	2.2	0.7

Options de barres de montage

Options de matériaux : Acier inoxydable ou aluminium
Traitements de surface pour l'aluminium :
- Anodisation blanche : Traitement standard qui maintient la couleur naturelle de l'aluminium tout en augmentant la dureté de surface
- Anodisation dure : Offre une dureté supérieure avec une finition plus foncée, recommandée pour les applications exigeantes

Exemple d'installation client
