GR3-22A-A ISOLATEUR DE VIBLATION DE CORDE DE CORRE
Structure à double archiole pour l'absorption d'énergie et la résistance à l'impact
Spécifications du produit
| Attribut |
Valeur |
| Accessoires |
Filet |
| Type d'installation |
Horizontal / vertical |
| Résistance aux chocs |
20g / 11 ms |
| Type de montage |
Fin de boucle |
| Construction de corde métallique |
7x19 |
| Rapport d'amortissement |
0,5 |
| Taille du fil de montage |
M3 |
| Format de dessin |
DWG et PDF |
| Fabricant |
Hoan Company |
| Produit relatif |
Amortisseur de back-rare |
| Industries applicables |
Énergie et exploitation minière |
| Certification des produits |
ISO 9001 |
| Poids |
2,2 kg |
| Plage d'isolement des vibrations |
0,5 à 10 Hz |
| Raideur axiale |
50N / mm |
Description du produit
Série GR3

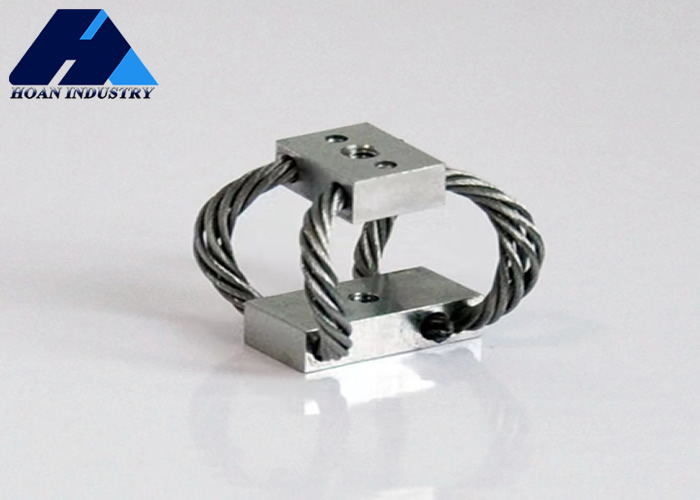

Surmonter la rigidité avec flexibilité- L'isolateur de vibration de corde métallique en acier en forme de papillon Gr3 de Xi'an Hoan Microwave Co., Ltd. est conçu pour des environnements difficiles nécessitant une résistance à l'impact et une isolation des vibrations.
Le mécanisme de protection central découle de ses caractéristiques d'amortissement hystérétiques non linéaires. Lorsque l'équipement rencontre des impacts soudains, le réseau spécial de corde métallique en acier réagit rapidement, convertissant l'énergie cinétique en énergie thermique pour la dissipation. Ce processus réduit considérablement l'accélération d'impact de pointe transmis à l'équipement protégé.

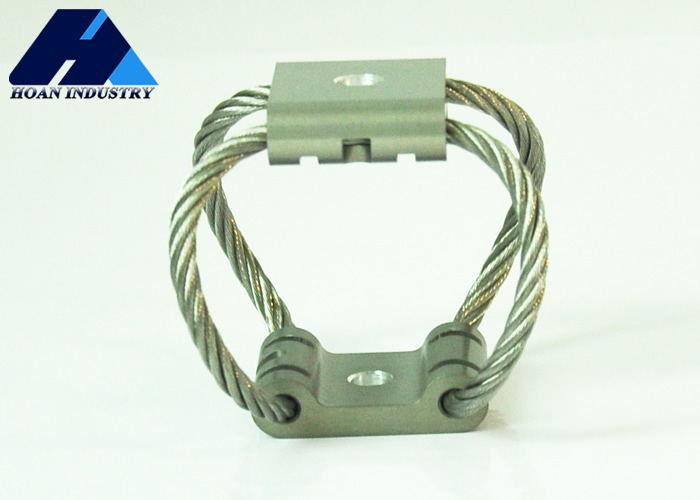

La structure à double arche en forme de papillon fournit un espace de déformation supérieur et des chemins de distribution d'énergie, dispersant efficacement les charges d'impact tout en empêchant la concentration de contraintes. Comparé aux coussinets d'isolement de vibration en caoutchouc traditionnels ou aux ressorts métalliques, GR3 offre un amortissement élevé, une grande capacité de déformation et des caractéristiques anti-surcharge.
Schéma de modèle
Courbe de charge statique
Spécifications techniques
| Non. |
Modèle |
Charge statique maximale (n) |
Déflexion maximale (mm) |
Kv (vibration) (kN / m) |
KS (choc) (kN / m) |
| 1 |
GR3-30A-A |
30 |
7.1 |
24 |
12 |
| 2 |
GR3-22A-A |
22 |
10.4 |
12 |
6.1 |
| 3 |
GR3-18A-A |
18 |
14.2 |
8.4 |
3.5 |
| 4 |
GR3-11A-A |
11 |
19.3 |
5.8 |
1.9 |
Options matérielles
Matériau d'attelle de montage: L'acier inoxydable ou l'aluminium peut être sélectionné
Options de traitement de surface
- Anodisation blanche:Traitement de surface standard qui rend la surface de l'aluminium plus difficile tout en maintenant sa couleur naturelle.
- Anodisation dur:Crée une surface beaucoup plus difficile que l'anodisation blanche, avec une couleur plus foncée. Recommandé pour des conditions de travail complexes ou spéciales.
Questions fréquemment posées
Q: Êtes-vous un fabricant ou une société commerciale?
R: Nous sommes un fabricant, pas une société commerciale. Nous produisons nos produits dans nos propres installations, assurant un contrôle total sur le processus de qualité et de production.
Q: Pouvez-vous personnaliser des produits pour nous?
R: Oui, nous pouvons personnaliser nos produits pour répondre à vos besoins spécifiques. Veuillez nous contacter avec vos besoins.
Q: Quel est le délai?
R: Les échantillons prennent généralement 2 à 5 jours. La production de masse prend généralement 7 à 20 jours, avec une livraison plus rapide lorsque nous avons du stock.
Q: Puis-je obtenir des échantillons avant de passer une commande?
R: Oui, les exemples de commandes sont acceptées.
Q: Comment est votre expédition?
R: Un service d'expédition mondial est disponible. Veuillez nous contacter avant de commander car les frais d'expédition varient.
Q: Offrez-vous des réductions pour les commandes en vrac?
R: Oui, nous offrons des réductions pour les commandes en vrac. Le pourcentage de remise dépend de la quantité de commande.
