GR3-30A-A Isolateur de vibrations à câble d'acier papillon, raideur 50N/mm

Name: GR3-30A-A Isolateur de vibrations à câble d'acier papillon, raideur 50N/mm
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: GR3-30A-A
Availability: InStock

Nom De La Marque:	Hoan
Numéro De Modèle:	GR3-30A-A
MOQ:	4
Conditions De Paiement:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

ISO9001:2015

Documents:

GR series.pdf

Diamètre:

2.4mm

Type d'installation:

Verticale

Rigidité axiale:

50 N/mm

Couleur:

Noir

Format de dessin:

DWG et PDF

Fréquence de résonance:

40 Hz

Type d'isolant:

À hélice

Largeur globale:

22 mm

Taux de compression:

1.2:1

Condition:

Nouveau

Ratio d'amortissement:

0,5

Fréquence d'isolation:

5 à 50 Hz

Fonctionnalité:

Isolation des vibrations

Isolation des vibrations:

Jusqu'à 90%

Mettre en évidence:

isolateur de vibrations à câble d'acier papillon

isolateur de vibrations pour caméra 50N/mm

isolateur de vibrations GR3-30A-A

Description du produit

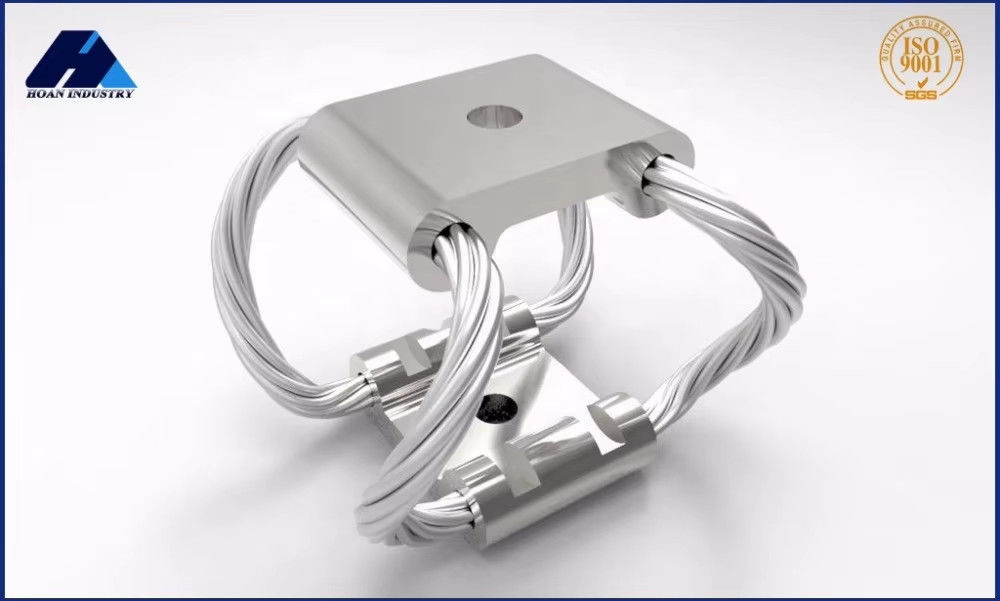

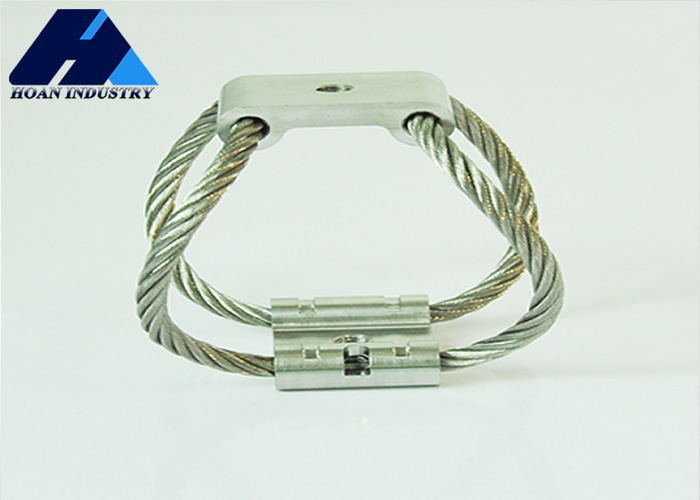

Isolateur de vibrations en câble d'acier en forme de papillon GR3-30A-A

Conçu pour la stabilité des instruments de précision et des équipements haut de gamme, cet isolateur de vibrations présente une structure innovante en forme de papillon pour une protection supérieure contre les vibrations.

Spécifications du produit

Attribut	Valeur
Diamètre	2,4 mm
Type d'installation	Vertical
Raideur axiale	50 N/mm
Couleur	Noir
Format du dessin	DWG et PDF
Fréquence de résonance	40 Hz
Type d'isolateur	Hélicoïdal
Largeur hors tout	22 mm
Taux de compression	1,2:1
État	Neuf
Taux d'amortissement	0,5
Fréquence d'isolation	5-50 Hz
Isolation des vibrations	Jusqu'à 90 %

Description du produit

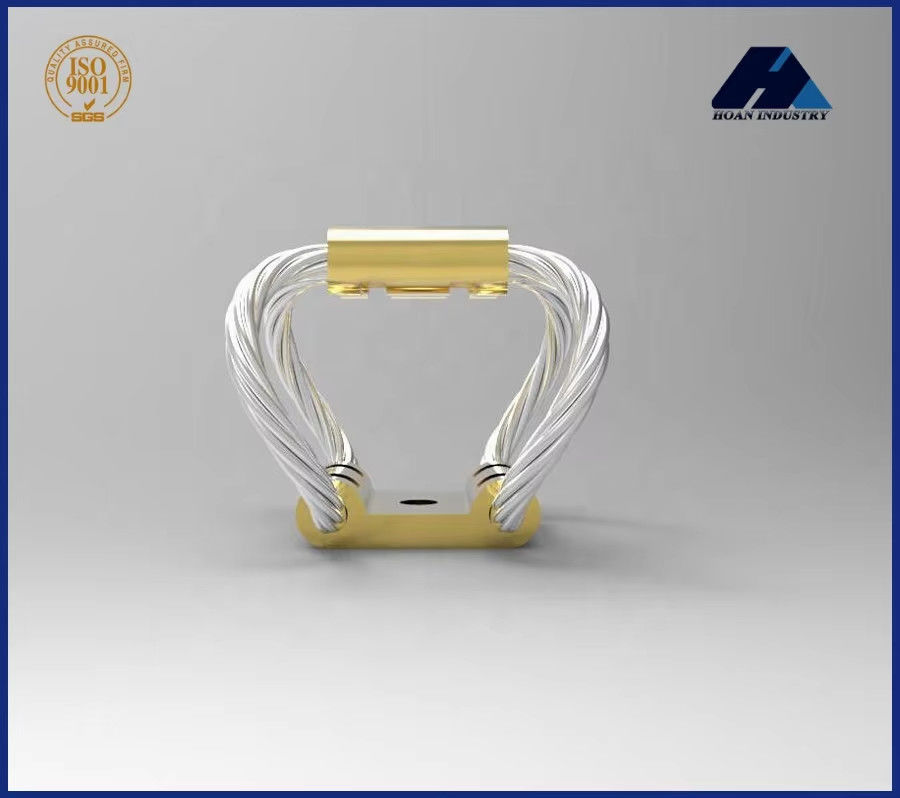

Isolateur de vibrations en câble d'acier en forme de papillon série GR3

La série GR3 de Xi'an Hoan Microwave Co., Ltd. présente une structure innovante en forme de papillon qui offre une isolation exceptionnelle des vibrations pour les instruments de précision et les équipements haut de gamme.

La conception unique en papillon intègre plusieurs brins de câble d'acier inoxydable spécial enroulés selon un motif en spirale précis, créant une structure symétrique à double arche. Cette configuration assure une isolation multidirectionnelle des vibrations, absorbant et dissipant efficacement l'énergie des vibrations provenant des directions horizontale et verticale.

Les principales caractéristiques comprennent :

Construction spéciale en acier inoxydable pour la résistance à la fatigue, la résistance à la corrosion et la stabilité à long terme
Faible rigidité avec des caractéristiques d'amortissement élevées
Excellente sensibilité aux micro-vibrations et aux impacts transitoires
Isolation efficace des vibrations de moyenne et haute fréquence
Performances fiables dans des environnements complexes, y compris les variations de température et les embruns salins modérés

Schéma du modèle

Courbe de charge statique

Spécifications techniques

N°	Modèle	Charge statique maximale (N)	Déflexion maximale (mm)	Kv (Vibration) (KN/m)	Ks (Choc) (KN/m)
1	GR3-30A-A	30	7,1	24	12
2	GR3-22A-A	22	10,4	12	6,1
3	GR3-18A-A	18	14,2	8,4	3,5
4	GR3-11A-A	11	19,3	5,8	1,9

Options de montage

Options de matériaux pour les éclisses de montage :

Acier inoxydable
Aluminium

Options de traitement de surface pour les fixations de montage en alliage d'aluminium :

Anodisation blanche :Traitement de surface standard qui conserve la couleur naturelle de l'aluminium tout en augmentant la dureté
Anodisation dure :Offre une dureté considérablement accrue par rapport à l'anodisation blanche, avec une finition de surface plus foncée. Recommandé pour les applications complexes ou exigeantes

Foire aux questions

Q : Êtes-vous un fabricant ou une société commerciale ?

R : Nous sommes un fabricant, pas une société commerciale. Nous fabriquons nos produits dans nos propres installations, ce qui nous permet de contrôler entièrement la qualité et le processus de production. Cela nous permet d'offrir des prix compétitifs et des solutions personnalisées directement à nos clients.

Q : Pouvez-vous personnaliser les produits pour nous ?

R : Oui, nous avons la capacité de personnaliser nos produits pour répondre à vos besoins spécifiques. Veuillez nous contacter avec vos exigences et notre équipe travaillera avec vous pour créer une solution sur mesure qui correspond à vos préférences.

Q : Quel est le délai de livraison ?

R : Les échantillons prennent généralement de 2 à 5 jours. Pour la production de masse, le délai de livraison estimé est de 7 à 20 jours. La livraison peut être plus rapide lorsque nous avons des stocks disponibles.

Q : Puis-je obtenir des échantillons avant de passer une commande ?

R : Oui, les commandes d'échantillons sont acceptées.

Q : Comment se déroule votre expédition ?

R : Un service d'expédition mondial est disponible. Veuillez nous contacter avant de commander, car les frais d'expédition peuvent varier.

Q : Offrez-vous des remises pour les commandes en gros ?

R : Oui, nous offrons des remises pour les commandes en gros. Le pourcentage de remise peut varier en fonction de la quantité commandée.
