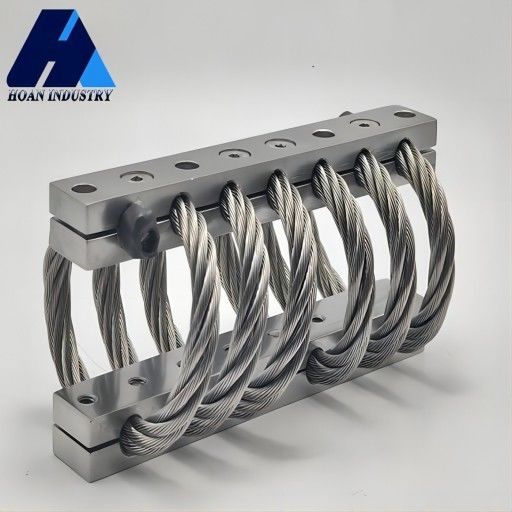

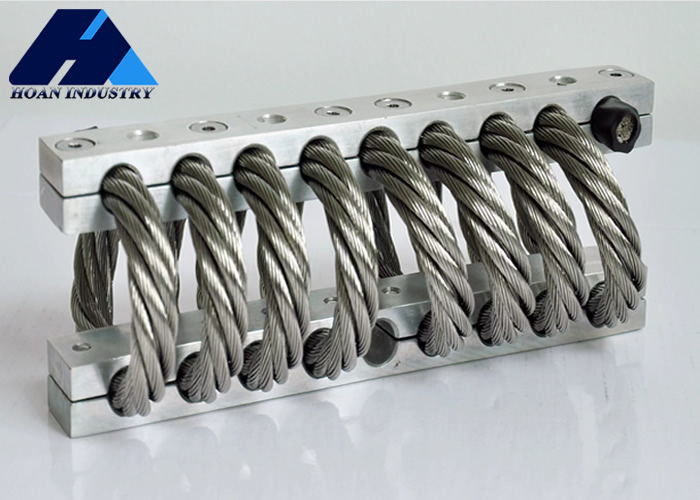

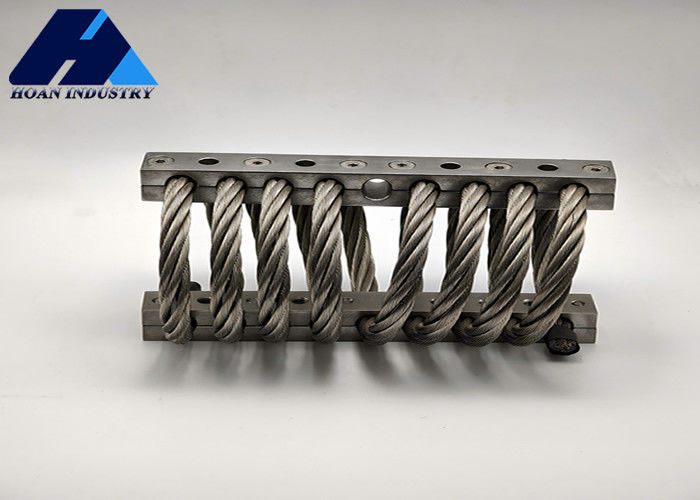

JGX-1598A-285A Isolateur contre les vibrations par câbles en acier protégeant les équipements de précision contre les vibrations et les chocs

JGX-1598A-285A Isolateur contre les vibrations par câbles en acier protégeant les équipements de précision contre les vibrations et les chocs

Place of Origin:

China

Nom de marque:

Hoan

Certification:

ISO9001:2015

Model Number:

JGX-1598A-285A

Documents:

JGX-1598 Series.pdf

Nous contacter
Demandez un devis
Détails du produit
Features:
Anchoring Holes; Oil Resis
Color:
Blackish Green and Silver Pai
Mounting Hole Size:
M10
Port:
Xi'an
Product Keywords:
wire vibration damper
Structure:
Helical
Working Temperature:
-55~120
Isolation Frequency:
5Hz
Shock Absorption:
Yes
Application:
Industrial and Commercial
Vibration Frequency:
10-100Hz
Manufacturer:
HoanCompany
Shock Resistance:
30g/11ms
Vibration Frequency Range:
10Hz to 100Hz
Conditions de paiement et d'expédition
Minimum Order Quantity
4
Payment Terms
L/C,D/A,D/P,T/T,Western Union,MoneyGram
Description du produit

Série JGX-1598A

Série JGX-1598 de Xi'an Hoan Microwave - Préserver la "Stabilité" et la "Stabilité" pour les Équipements de Précision


Dans les environnements industriels où les vibrations et les chocs sont omniprésents, le fonctionnement fiable des appareils électroniques de précision et des instruments haut de gamme est confronté à de graves défis. Xi'an Hoan Microwave Co., Ltd. le comprend bien, et sa série de supports antivibratoires en câble d'acier JGX-1598, développée avec soin, est une solution professionnelle conçue pour préserver la "stabilité" et la "stabilité" des équipements.


Le cœur de cette série d'isolateurs de vibrations réside dans sa conception unique de structure d'enroulement de câble d'acier. Des câbles d'acier inoxydable spéciaux à plusieurs brins, formés par un calcul précis et des procédés spécifiques, constituent un système d'isolation des vibrations non linéaire efficace. Cette conception confère au JGX-1598 deux avantages principaux : des performances exceptionnelles d'isolation des vibrations multidirectionnelles, qui peuvent atténuer efficacement l'énergie des vibrations et des chocs provenant des directions horizontales, verticales et inclinées simultanément ; et une excellente capacité de protection contre les surcharges. En cas de chocs importants, la structure du câble d'acier peut absorber l'énergie grâce à sa propre grande déformation, évitant ainsi d'endommager l'équipement interne. Ses caractéristiques d'isolation des vibrations à large bande sont particulièrement adaptées au traitement des interférences vibratoires de moyenne à haute fréquence.


La série JGX-1598 adopte l'acier inoxydable 304 avec une excellente résistance à la corrosion comme matériau principal, combiné à des connecteurs en alliage d'aluminium aéronautique à haute résistance, assurant une longue durée de vie et une grande fiabilité du produit dans des environnements industriels complexes (tels que les embruns salins et l'humidité). Sa conception modulaire compacte facilite une installation et une maintenance faciles et rapides, permettant une intégration rapide dans divers coffrets, enceintes, plates-formes et bases d'équipements de précision. Que ce soit dans l'électronique militaire exigeante, les stations de base de communication sensibles, ou les équipements médicaux ou de laboratoire de précision, la série JGX-1598 peut fournir une protection d'isolation des vibrations sur mesure, servant de sauvegarde solide pour le fonctionnement stable des équipements.

Courbe de charge statique

JGX-1598A-285A Isolateur contre les vibrations par câbles en acier protégeant les équipements de précision contre les vibrations et les chocs 0

Modèle

Charge statique maximale

(mm)

Déflexion maximale

(mm)

Kv(Vibration)

(KN/m)

Ks(Choc)

(KN/m)

1 JGX-1598A-657A 657 31.8 1676 849
2 JGX-1598A-557A 557 38.1 1259 609
3 JGX-1598A-515A 515 41.9 1105 504
4 JGX-1598A-428A 428 49.5 821 356
5 JGX-1598A-358A 358 58.4 616 252
6 JGX-1598A-324A 324 67.3 511 196
7 JGX-1598A-285A 285 73.7 427 159

JGX-1598A-285A Isolateur contre les vibrations par câbles en acier protégeant les équipements de précision contre les vibrations et les chocs 1

Modèle

Charge statique maximale

(mm)

Déflexion maximale

(mm)

Kv(Vibration)

(KN/m)

Ks(Choc)

(KN/m)

1 JGX-1598A-657A 463.0 45.7 951 419
2 JGX-1598A-557A 406.2 54.6 741 305
3 JGX-1598A-515A 365.4 59.7 627 250
4 JGX-1598A-428A 304.1 71.1 468 177
5 JGX-1598A-358A 254.2 83.8 350 124
6 JGX-1598A-324A 229.2 94 285 98
7 JGX-1598A-285A 201.9 101.6 238 81

JGX-1598A-285A Isolateur contre les vibrations par câbles en acier protégeant les équipements de précision contre les vibrations et les chocs 2

Modèle

Charge statique maximale

(mm)

Déflexion maximale

(mm)

Kv(Vibration)

(KN/m)

Ks(Choc)

(KN/m)

1 JGX-1598A-657A 358.6 34.3 524 524
2 JGX-1598A-557A 308.7 40.6 375 375
3 JGX-1598A-515A 267.8 43.2 308 308
4 JGX-1598A-428A 217.9 52.1 215 215
5 JGX-1598A-358A 154.3 61.0 152 152
6 JGX-1598A-324A 124.8 69.9 123 123
7 JGX-1598A-285A 99.9 76.2 98 98


Application des isolateurs de vibrations à câble d'acier

Applications Équipement typique Protection contre Avantages opérationnels
Embarqué Électronique, ordinateurs, machines Explosions, vibrations inhérentes, tempêtes Longue durée de vie, sans entretien, températures extrêmes, résistance à la corrosion, protection sur tous les axes
Véhicules tout-terrain Instrumentation, générateurs, électronique Terrains accidentés, mauvaises conditions routières, collisions Longue durée de vie, sans entretien, températures extrêmes, ozone, radioactivité, rayonnement UV
Avion Électronique, ordinateurs Manœuvres à forte accélération, atterrissages durs, air turbulent Températures et altitudes extrêmes, légèreté
Conteneurs d'expédition Optique, instruments, missiles, électronique Transit, manutention, chargement/déchargement Longue durée de vie, sans entretien, exposition à l'humidité, utilisation répétée
Équipement industriel Centrifugeuses, sécheuses, pompes Charges dynamiques déséquilibrées, coup de bélier, vibrations inhérentes, faiblesse des fondations Longue durée de vie, sans entretien, environnements corrosifs
Équipement de munitions Commandes informatiques, électronique Terrains accidentés, manœuvres ferroviaires, transit Sans entretien, températures extrêmes, explosions à proximité
Équipement médical Équipement mécanique nécessaire aux soins aux patients Vibrations des pièces en mouvement, chocs liés au transport des chariots mobiles Sans entretien, pas de dégagement gazeux, peut être stérilisé
Cheminées Cheminées, épurateurs, appareils de mesure Vent provoquant des fréquences de résonance, gaz de cheminée provoquant des turbulences près de l'épurateur, etc. Sans entretien, températures extrêmes, environnements corrosifs
