Name: JGX-1598A-515A Simplifier la complexité de l'installation avec un isolateur de vibrations à câble métallique
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-1598A-515A
Availability: InStock

À la maison > produits > Amortisseur de vibration de câble métallique >

JGX-1598A-515A Simplifier la complexité de l'installation avec un isolateur de vibrations à câble métallique

Place of Origin:

China

Nom de marque:

Hoan

Certification:

ISO9001:2015

Model Number:

JGX-1598A-515A

Documents:

JGX-1598 Series.pdf

Nous contacter

Demandez un devis

JGX-1598A-515A Simplifier la complexité de l'installation avec un isolateur de vibrations à câble métallique

Détails du produit

Port:

Xi'an

Structure:

Helical

Flexible And Durable:

Yes

Showroom Location:

None

Shape:

Circular

Mounting Thread Size:

M10

High:

102mm

Mounting Type:

Varies depending on application

Feature:

Durable

Installation Orientation:

Vertical or Horizontal

Applications:

Aerospace, Military, Industrial

Load Range:

515KG

Spring Constant:

50N/mm

Wire Rope Diameter:

15.9mm

Conditions de paiement et d'expédition

Minimum Order Quantity

Payment Terms

L/C,D/A,D/P,T/T,Western Union,MoneyGram

Produits connexes

JGX-1598A-428A Dissipation efficace de l'énergie et atténuation des vibrations pour la fabrication de précision et l'observation microscopique

Obtenez le meilleur prix

JGX-1598A-515A Simplifier la complexité de l'installation avec un isolateur de vibrations à câble métallique

Obtenez le meilleur prix

JGX-1598A-557A Capacité "silencieuse" à large bande de fréquences pour les plateformes optiques haut de gamme et les équipements de fabrication de semi-conducteurs

Obtenez le meilleur prix

JGX-1598A-657A Isolateur de vibrations par câble métallique : la combinaison parfaite de la science des matériaux et de l'ingénierie

Obtenez le meilleur prix

Nous contacter

86-29-88292913

Contactez-nous maintenant

Description du produit

Série JGX-1598A

JGX-1598A — La sagesse d'ingénierie pour simplifier la complexité de l'installation

Dans le domaine du contrôle des vibrations des équipements, une installation et une maintenance efficaces sont essentielles pour améliorer la fiabilité du système et réduire les coûts du cycle de vie. Xi'an Hoan Microwave le comprend bien, et son isolateur à câble métallique JGX-1598A a intégré le concept de "convivialité d'ingénierie" dès le début de sa conception.

L'isolateur présente une conception structurelle simple et intuitive. Généralement, aucun outil spécialisé complexe n'est requis ; les ingénieurs peuvent rapidement effectuer la sélection et le positionnement de l'installation en fonction de la répartition du poids de l'équipement. Ses dimensions globales compactes permettent d'économiser efficacement un espace précieux au bas de l'équipement ou sur la base d'installation, offrant une plus grande flexibilité pour l'intégration du système.

Plus important encore, sa forme structurelle unique simplifie grandement les procédures de post-maintenance. Lorsqu'une inspection ou un remplacement est nécessaire, l'opération est pratique et efficace, ce qui réduit considérablement les temps d'arrêt des équipements. Grâce à la sagesse de la simplification de la complexité, le JGX-1598A rend le déploiement et l'application des solutions d'isolation des vibrations plus efficaces et plus fluides que jamais.

Courbe de charge statique

JGX-1598A-515A Simplifier la complexité de l'installation avec un isolateur de vibrations à câble métallique 0

Non	Modèle	Charge statique maximale (kg)	Déflexion maximale (mm)	Kv(Vibration) (KN/m)	Ks(Choc) (KN/m)
1	JGX-1598A-657A	657	31.8	1676	849
2	JGX-1598A-557A	557	38.1	1259	609
3	JGX-1598A-515A	515	41.9	1105	504
4	JGX-1598A-428A	428	49.5	821	356
5	JGX-1598A-358A	358	58.4	616	252
6	JGX-1598A-324A	324	67.3	511	196
7	JGX-1598A-285A	285	73.7	427	159

JGX-1598A-515A Simplifier la complexité de l'installation avec un isolateur de vibrations à câble métallique 1

Non	Modèle	Charge statique maximale (kg)	Déflexion maximale (mm)	Kv(Vibration) (KN/m)	Ks(Choc) (KN/m)
1	JGX-1598A-657A	463.0	45.7	951	419
2	JGX-1598A-557A	406.2	54.6	741	305
3	JGX-1598A-515A	365.4	59.7	627	250
4	JGX-1598A-428A	304.1	71.1	468	177
5	JGX-1598A-358A	254.2	83.8	350	124
6	JGX-1598A-324A	229.2	84.0	285	98
7	JGX-1598A-285A	201.9	101.6	238	81

JGX-1598A-515A Simplifier la complexité de l'installation avec un isolateur de vibrations à câble métallique 2

Non	Modèle	Charge statique maximale (kg)	Déflexion maximale (mm)	Kv(Vibration) (KN/m)	Ks(Choc) (KN/m)
1	JGX-1598A-657A	358.6	34.3	524	524
2	JGX-1598A-557A	308.7	40.6	375	375
3	JGX-1598A-515A	267.8	43.2	308	308
4	JGX-1598A-428A	217.9	52.1	215	215
5	JGX-1598A-358A	154.3	61.0	152	152
6	JGX-1598A-324A	124.8	69.9	123	123
7	JGX-1598A-285A	99.9	76.2	98	98

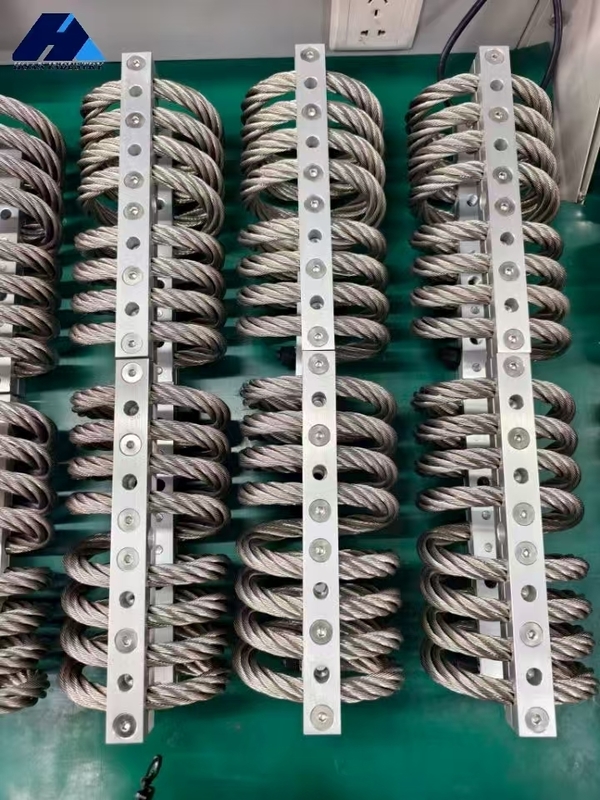

Photos des clients

JGX-1598A-515A Simplifier la complexité de l'installation avec un isolateur de vibrations à câble métallique 3

Applications du produit

Applications	Équipement typique	Protection contre	Avantages opérationnels
À bord des navires	Électronique, ordinateurs, Machines	Explosion, vibrations inhérentes, tempêtes	Longue durée de vie, sans entretien, températures extrêmes, résistance à la corrosion, protection sur tous les axes
Véhicules tout-terrain	Instrumentation, générateurs, électronique	Terrains accidentés, mauvaises conditions routières, collisions	Longue durée de vie, sans entretien, températures extrêmes, ozone, radioactivité, rayonnement UV
Conteneurs d'expédition	Optique, instruments, missiles, électronique	Transit, manutention, chargement/déchargement	Longue durée de vie, sans entretien, exposition à l'humidité, utilisation répétée
Avions	Électronique, ordinateurs	Manœuvres à forte accélération, atterrissages durs, air turbulent	Températures et altitudes extrêmes, légèreté
Équipement industriel	Centrifugeuses, sécheuses, pompes	Charges dynamiques déséquilibrées, coup de bélier, vibrations inhérentes, faiblesse des fondations	Longue durée de vie, sans entretien, environnements corrosifs
Équipement de munitions	Commandes informatiques, électronique	Terrains accidentés, manœuvres ferroviaires, transit	Sans entretien, températures extrêmes, explosion à proximité
Équipement médical	Équipement mécanique nécessaire aux soins aux patients	Vibrations des pièces mobiles, chariots mobiles - Choc de transport	Sans entretien, pas de dégagement gazeux, peut être stérilisé
Cheminées	Cheminées, épurateurs, appareils de mesure	Vent provoquant des fréquences de résonance, gaz de cheminée provoquant des turbulences près de l'épurateur, etc.	Sans entretien, températures extrêmes, environnements corrosifs

* Traitement de surface du contreplaqué en alliage d'aluminium *
* Anodisation blanche : Le traitement de surface pour rendre la surface de l'aluminium plus dure que lui-même. La couleur des barres de montage en aluminium anodisé blanc conserve la même couleur que l'aluminium lui-même. C'est le traitement de surface normal des barres de montage en aluminium ;
* Anodisation dure : Le traitement de surface pour rendre les barres de montage en aluminium beaucoup plus dures que la méthode d'anodisation blanche. La couleur des barres de montage en aluminium anodisé dur est plus foncée que la méthode d'anodisation blanche. Utilisation spéciale pour les exigences complexes ou spéciales des conditions de travail de l'utilisation des isolateurs à câble métallique.
