Name: JGX-1598A-657A Isolateur de vibrations par câble métallique : la combinaison parfaite de la science des matériaux et de l'ingénierie
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-1598A-657A
Availability: InStock

À la maison > produits > Amortisseur de vibration de câble métallique >

JGX-1598A-657A Isolateur de vibrations par câble métallique : la combinaison parfaite de la science des matériaux et de l'ingénierie

Place of Origin:

China

Nom de marque:

Hoan

Certification:

ISO9001:2015

Model Number:

JGX-1598A-657A

Documents:

JGX-1598 Series.pdf

Nous contacter

Demandez un devis

JGX-1598A-657A Isolateur de vibrations par câble métallique : la combinaison parfaite de la science des matériaux et de l'ingénierie

Détails du produit

Strand Construction:

7 x 19

Core Components:

Gear, Pump

Size:

Custom Size

Accessories:

Net

After Warranty Service:

Online support

Shock Rsistance:

30g/11ms

Relative Product:

Backdraft Damper

Mounting Thread Size:

M10

Installation Orientation:

Vertical or Horizontal

Maintenance:

Low

Vibration Isolation Range:

10Hz to 100Hz

Load Range:

3.5-2000KG

Marketing Type:

New Product 2020

Isolation Efficiency:

90%

Working Temperatu:

: -55 ~ +120

Conditions de paiement et d'expédition

Minimum Order Quantity

Payment Terms

L/C,D/A,D/P,Western Union,T/T,MoneyGram

Produits connexes

JGX-1598A-428A Dissipation efficace de l'énergie et atténuation des vibrations pour la fabrication de précision et l'observation microscopique

Obtenez le meilleur prix

JGX-1598A-515A Simplifier la complexité de l'installation avec un isolateur de vibrations à câble métallique

Obtenez le meilleur prix

JGX-1598A-557A Capacité "silencieuse" à large bande de fréquences pour les plateformes optiques haut de gamme et les équipements de fabrication de semi-conducteurs

Obtenez le meilleur prix

JGX-1598A-657A Isolateur de vibrations par câble métallique : la combinaison parfaite de la science des matériaux et de l'ingénierie

Obtenez le meilleur prix

Nous contacter

86-29-88292913

Contactez-nous maintenant

Description du produit

Série JGX-1598A

JGX-1598A Construire une barrière de protection pour les équipements de précision grâce à la science des matériaux

Dans la poursuite de la fiabilité ultime pour les instruments et équipements de précision, l'isolation vibratoire sert de ligne de défense critique pour protéger leurs performances et leur durée de vie.L'isolateur à câbles JGX-1598A, introduit par Xi'an Hoan Microwave Co., Ltd., est précisément la cristallisation de la sagesse dans la science des matériaux et de l'ingénierie.

Son élément de base supportant la charge un faisceau de câbles spéciaux en acier inoxydable a été conçu avec une configuration géométrique précise, présentant des propriétés mécaniques exceptionnelles:Sa résistance élevée lui confère une capacité de charge robuste., assurant un soutien stable des équipements; its excellent anti-fatigue characteristics enable it to maintain structural integrity and performance stability even in harsh environments where equipment operates for long periods and repeatedly withstands impact and vibration loadsEn outre, la résistance inhérente à la corrosion du matériau lui-même résiste efficacement à l'érosion environnementale.prolongation significative de la durée de vie du système d'isolation vibratoire dans des conditions de travail complexes.

C'est précisément avec cette essence fiable enracinée dans le matériau lui-même que le JGX-1598A construit une barrière de vibration impénétrable pour les équipements de haute précision.

courbe de charge statique

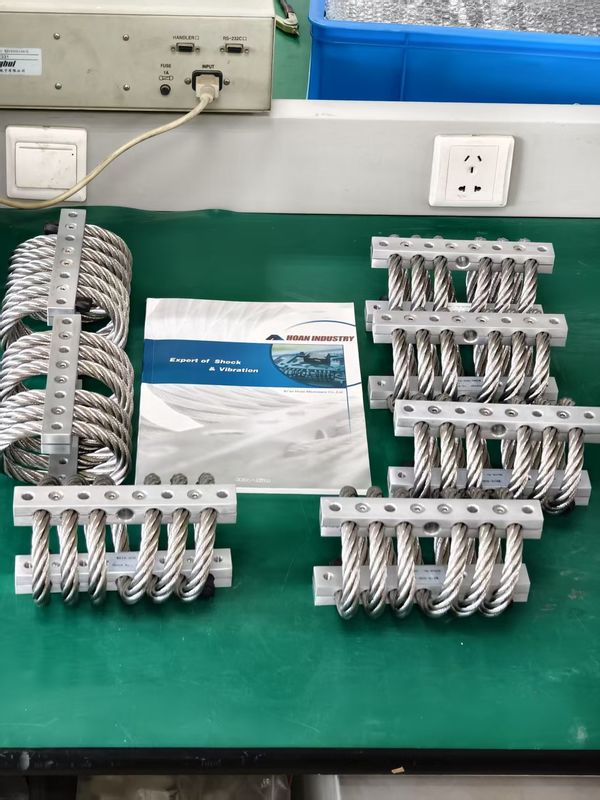

JGX-1598A-657A Isolateur de vibrations par câble métallique : la combinaison parfaite de la science des matériaux et de l'ingénierie 0

Je ne veux pas.	Modèle	Charge statique maximale (kg)	Déflexion maximale (mm)	Vibration (KN/m)	C' est un choc! (KN/m)
1	JGX-1598A-657A:	657	31.8	1676	849
2	JGX-1598A-557A:	557	38.1	1259	609
3	JGX-1598A-515A:	515	41.9	1105	504
4	JGX-1598A-428A:	428	49.5	821	356
5	JGX-1598A-358A: les produits de base sont les suivants:	358	58.4	616	252
6	JGX-1598A-324A:	324	67.3	511	196
7	JGX-1598A-285A: les produits de base sont les produits de base.	285	73.7	427	159

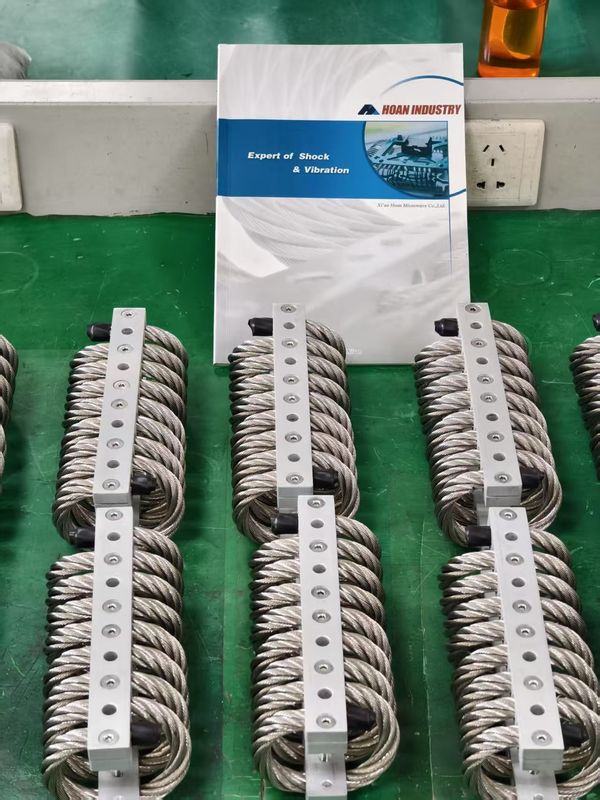

JGX-1598A-657A Isolateur de vibrations par câble métallique : la combinaison parfaite de la science des matériaux et de l'ingénierie 1

Je ne veux pas.	Modèle	Charge statique maximale (kg)	Déflexion maximale (mm)	Vibration (KN/m)	C' est un choc! (KN/m)
1	JGX-1598A-657A:	463.0	45.7	951	419
2	JGX-1598A-557A:	406.2	54.6	741	305
3	JGX-1598A-515A:	365.4	59.7	627	250
4	JGX-1598A-428A:	304.1	71.1	468	177
5	JGX-1598A-358A: les produits de base sont les suivants:	254.2	83.8	350	124
6	JGX-1598A-324A:	229.2	84.0	285	98
7	JGX-1598A-285A: les produits de base sont les produits de base.	201.9	101.6	238	81

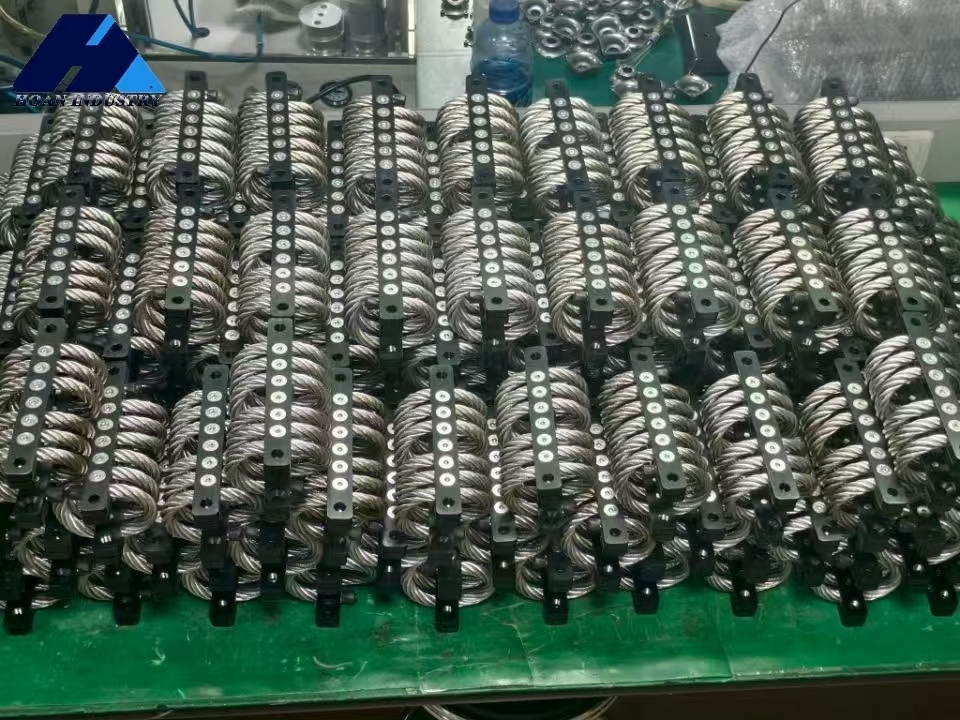

JGX-1598A-657A Isolateur de vibrations par câble métallique : la combinaison parfaite de la science des matériaux et de l'ingénierie 2

Je ne veux pas.	Modèle	Charge statique maximale (kg)	Déflexion maximale (mm)	Vibration (KN/m)	C' est un choc! (KN/m)
1	JGX-1598A-657A:	358.6	34.3	524	524
2	JGX-1598A-557A:	308.7	40.6	375	375
3	JGX-1598A-515A:	267.8	43.2	308	308
4	JGX-1598A-428A:	217.9	52.1	215	215
5	JGX-1598A-358A: les produits de base sont les suivants:	154.3	61.0	152	152
6	JGX-1598A-324A:	124.8	69.9	123	123
7	JGX-1598A-285A: les produits de base sont les produits de base.	99.9	76.2	98	98

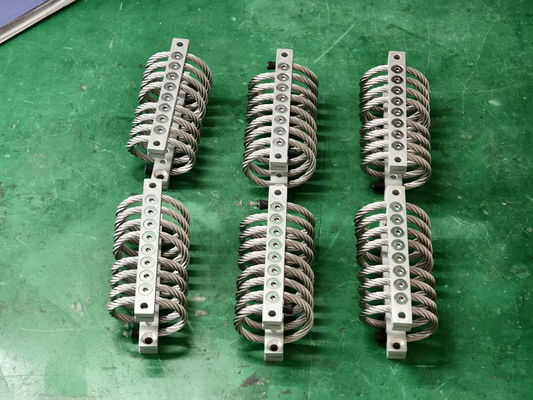

Photos du client

JGX-1598A-657A Isolateur de vibrations par câble métallique : la combinaison parfaite de la science des matériaux et de l'ingénierie 3

Applications du produit

Applications	Équipement typique	Protection contre	Avantages opérationnels
À bord du navire	L'électronique, les ordinateurs, Machines et appareils électroniques	Une explosion, des vibrations inhérentes, des tempêtes.	Longue durée de vie, sans entretien, température extrême, résistance à la corrosion, protection de tous les axes
Véhicules sur terrain accidenté	Instrumentation, générateurs, électronique	Terrain accidenté, mauvaise route, collision	Longue durée de vie, sans entretien, température extrême, ozone, radioactivité, rayonnement UV
Contenants de transport	Optique, instruments, missiles et électronique	Transit, manutention, déchargement et chargement	Longue durée de vie, sans entretien, exposition à l'humidité, utilisation répétée
Aéronefs	Électronique, ordinateurs	Manœuvres à haute tension, atterrissages difficiles, air turbulent.	Extrêmes de température et d'altitude
Équipement industriel	Centrifugeuses, séchoirs et pompes	Charges dynamiques déséquilibrées, marteau fluide, vibrations inhérentes, faiblesse des fondations	Longue durée de vie, sans entretien, environnement corrosif
Équipement de munitions	Appareils électroniques	Terrain accidenté, chemin de fer, transports en commun	Sans entretien, température extrême, explosion à proximité
Équipement médical	Équipement mécanique nécessaire à la prise en charge des patients	Vibration des pièces en mouvement, chariots mobiles-choc de transport	Sans entretien, sans gazage, peut être stérilisé
Chaminées	Chaminées, nettoyeurs, appareils de mesure	Le vent provoque des fréquences de résonance, le gaz de pile provoque des turbulences près de l'épurateur, etc.	Sans entretien, températures extrêmes, environnements corrosifs

* Traitement de surface du contreplaqué en alliage d'aluminium *
* Anodisation blanche: Traitement de surface pour rendre la surface d'aluminium plus dure qu'elle-même.Il est le traitement de surface normal des barres de montage en aluminium;
* Anodisation dure: Traitement de surface pour rendre les barres de montage en aluminium beaucoup plus dures que la méthode anodisée blanche.La couleur des barres de montage d'aluminium anodisé dur est plus sombre que la façon blanche anodisationUtilisation spéciale pour des exigences complexes ou particulières des conditions de travail de l'utilisation des isolants de câbles.
