Name: JGX-0958A-99A Isolateur de vibration de câbles en acier Vibration efficace et absorption d'énergie d'impact pour les instruments de précision
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: Les données relatives à l'équipement doivent être fournies à l'autorité compétente.
Availability: InStock

À la maison > produits > Amortisseur de vibration de câble métallique >

JGX-0958A-99A Isolateur de vibration de câbles en acier Vibration efficace et absorption d'énergie d'impact pour les instruments de précision

Amortisseur de vibration de corde de fil d'acier

Instruments de précision Isolateur de vibration par câble

Place of Origin:

China

Nom de marque:

Hoan

Certification:

ISO9001:2015

Numéro de modèle:

Les données relatives à l'équipement doivent être fournies à l'autorité compétente.

Nous contacter

Demandez un devis

JGX-0958A-99A Isolateur de vibration de câbles en acier Vibration efficace et absorption d'énergie d'impact pour les instruments de précision

Détails du produit

Type de commercialisation:

Nouveau produit 2020

Matériel de câble métallique:

Acier galvanisé

Efficacité de l'isolation:

90%

Capacité de charge:

50 kg ou plus

Rapport d'essai de la machine:

Fournit

Largeur:

108 mm

Rigidité axiale:

50 N/mm

Orientation de l'installation:

Verticale ou horizontale

Fréquence de vibration:

5-50HZ

Capacité de charge du produit:

Personnalisable

Port:

Xi'an

Plage de fréquence d'isolation:

5 Hz à 100 Hz

Produit relatif:

Amortisseur de Backdraft

Portée de charge:

43,149KG

Poids:

0.5 kg

Mettre en évidence:

Amortisseur de vibration de corde de fil d'acier

Instruments de précision Isolateur de vibration par câble

Conditions de paiement et d'expédition

Quantité de commande min

Conditions de paiement

MoneyGram, Western Union, T/T, D/P, D/A, L/C

Produits connexes

Vidéo

JGX-0958A-138A Amortisseur de vibrations à câble métallique avec plage de températures étendue et conception résistante à la corrosion pour environnements difficiles

Obtenez le meilleur prix

Vidéo

Isolateur de vibration de câbles GR4-18D-A résistant à la température pour des opérations industrielles fluides

Obtenez le meilleur prix

Vidéo

GR2-12D-A Absorbeur de choc de cinéma Isolateur de vibration de câbles de qualité professionnelle pour une réalisation cinématographique fluide

Obtenez le meilleur prix

Vidéo

JGX-0956A-75A Isolateur de vibration par câble métallique pour équipements aérospatiaux et militaires à rigidité non linéaire

Obtenez le meilleur prix

Nous contacter

86-29-88292913

Contactez-nous maintenant

Description du produit

Série JGX-0958A

L'isolateur de vibrations à câble d'acier JGX-0958A développé par Xi'an Hoan Microwave Co., Ltd. est un dispositif d'isolation des vibrations à haute performance et résistant aux chocs, spécialement conçu pour les instruments de précision, les équipements électroniques et les installations militaires. Le produit est formé en enroulant des câbles d'acier inoxydable de haute qualité et réalise une isolation des vibrations multidirectionnelle grâce à une conception structurelle unique, absorbant efficacement les vibrations et l'énergie d'impact provenant du fonctionnement de l'équipement ou de l'environnement externe. Il possède une large plage de températures de fonctionnement (-40℃～+120℃) et une forte résistance à la corrosion, ce qui le rend adapté aux conditions de travail complexes telles que les navires, les radars embarqués et l'avionique.

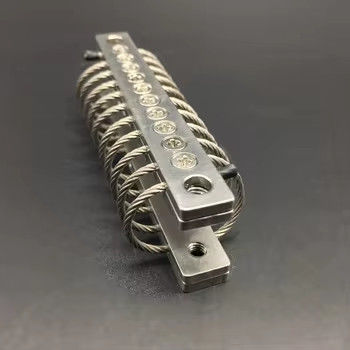

JGX-0958A-99A Isolateur de vibration de câbles en acier Vibration efficace et absorption d'énergie d'impact pour les instruments de précision 0

Courbe de charge statique

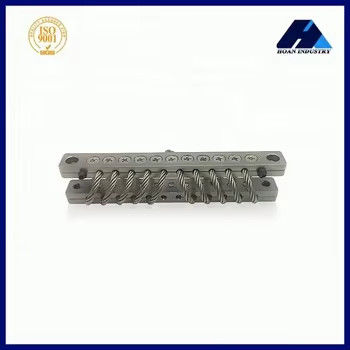

JGX-0958A-99A Isolateur de vibration de câbles en acier Vibration efficace et absorption d'énergie d'impact pour les instruments de précision 1

Non	Modèle	Charge statique maximale (kg)	Déflexion maximale (mm)	Kv(Vibration) (KN/m)	Ks(Choc) (KN/M)
1	JGX-0958A-149A	149	34.0	366	179
2	JGX-0958A-138A	138	37.1	320	152
3	JGX-0958A-108A	108	40.1	242	110
4	JGX-0958A-99A	99	44.7	205	91
5	JGX-0958A-95A	95	49.8	182	79
6	JGX-0958A-54A	54	66.0	86	33
7	JGX-0958A-43A	43	68.1	67	26

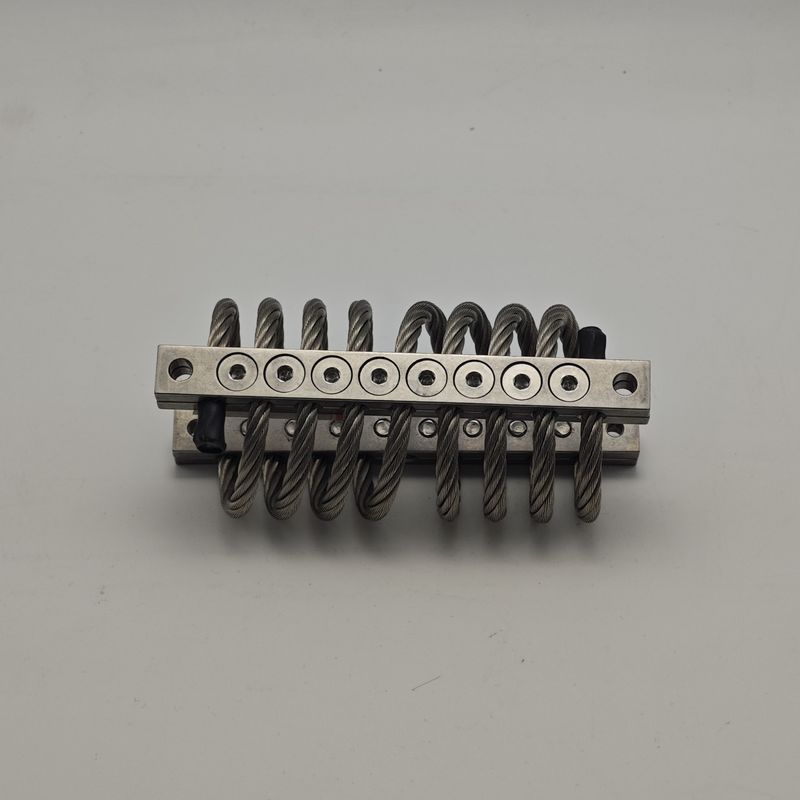

JGX-0958A-99A Isolateur de vibration de câbles en acier Vibration efficace et absorption d'énergie d'impact pour les instruments de précision 2

Non	Modèle	Charge statique maximale (kg)	Déflexion maximale (mm)	Kv(Vibration) (KN/m)	Ks(Choc) (KN/M)
1	JGX-0958A-149A	120.3	47.8	236	103
2	JGX-0958A-138A	111.2	51.8	208	88
3	JGX-0958A-108A	90.8	55.9	159	65
4	JGX-0958A-99A	84.0	63.0	137	54
5	JGX-0958A-95A	79.4	71.1	123	47
6	JGX-0958A-54A	47.7	91.9	60	21
7	JGX-0958A-43A	38	95	47	16

JGX-0958A-99A Isolateur de vibration de câbles en acier Vibration efficace et absorption d'énergie d'impact pour les instruments de précision 3

Non	Modèle	Charge statique maximale (kg)	Déflexion maximale (mm)	Kv(Vibration) (KN/m)	Ks(Choc) (KN/M)
1	JGX-0958A-149A	93.1	36.1	130	130
2	JGX-0958A-138A	88.5	39.1	112	112
3	JGX-0958A-108A	68.1	42.2	77	77
4	JGX-0958A-99A	63.6	47.2	65	65
5	JGX-0958A-95A	61.3	52.8	60	60
6	JGX-0958A-54A	27.2	68.1	27	27
7	JGX-0958A-43A	20.4	71.7	19	19

* Le matériau de la bride du câble *

L'acier inoxydable ou l'aluminium peuvent être sélectionnés

* Traitement de surface du contreplaqué en alliage d'aluminium *

* Anodisation blanche : Le traitement de surface pour rendre la surface de l'aluminium plus dure que lui-même. La couleur des barres de montage en aluminium anodisé blanc reste la même que celle de l'aluminium lui-même. C'est le traitement de surface normal des barres de montage en aluminium ;
* Anodisation dure : Le traitement de surface pour rendre les barres de montage en aluminium beaucoup plus dures que la méthode d'anodisation blanche.La couleur des barres de montage en aluminium anodisé dur est plus foncée que la méthode d'anodisation blanche. Utilisation spéciale pour les exigences complexes ou spéciales des conditions de travail de l'utilisation des isolateurs à câble.
