Name: Isolateur de vibrations par câble métallique JGX-0958A-108A Longue durée de vie Isolation optimale des vibrations pour votre équipement
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: Les données relatives à l'équipement doivent être communiquées à l'autorité compétente.
Availability: InStock

À la maison > produits > Amortisseur de vibration de câble métallique >

Isolateur de vibrations par câble métallique JGX-0958A-108A Longue durée de vie Isolation optimale des vibrations pour votre équipement

Isolateur de vibrations par câble métallique de 105 mm de largeur

Isolateur de vibrations par câble métallique JGX-0958A-108A

PDF Isolateur de vibrations par câble métallique

Lieu d'origine:

Chine

Nom de marque:

Hoan

Certification:

ISO9001:2015

Numéro de modèle:

Les données relatives à l'équipement doivent être communiquées à l'autorité compétente.

Nous contacter

Demandez un devis

Isolateur de vibrations par câble métallique JGX-0958A-108A Longue durée de vie Isolation optimale des vibrations pour votre équipement

Détails du produit

Matériel:

Acier inoxydable

Taille du trou de montage:

8 mm

Fréquence de résonance:

40 Hz

Application:

Industriel, des véhicules à moteur, aérospatial

Trous de montage:

Fréquence d'isolation:

10Hz

Type d'installation:

Verticale

Caractéristique:

Isolation des vibrations

Caractéristique:

fréquence fonctionnante large, long Li

Emballage:

Emballage standard

Largeur:

105 mm

Capacité de charge du produit:

Personnalisable

Rigidité axiale:

50 N/mm

Format du dessin:

DWG et PDF

Type d'isolement:

Vibration

Mettre en évidence:

Isolateur de vibrations par câble métallique de 105 mm de largeur

Isolateur de vibrations par câble métallique JGX-0958A-108A

PDF Isolateur de vibrations par câble métallique

Conditions de paiement et d'expédition

Quantité de commande min

Conditions de paiement

L/C, D/A, D/P, T/T, MoneyGram, Western Union

Produits connexes

Vidéo

JGX-0958A-138A Amortisseur de vibrations à câble métallique avec plage de températures étendue et conception résistante à la corrosion pour environnements difficiles

Obtenez le meilleur prix

Vidéo

Isolateur de vibration de câbles GR4-18D-A résistant à la température pour des opérations industrielles fluides

Obtenez le meilleur prix

Vidéo

GR2-12D-A Absorbeur de choc de cinéma Isolateur de vibration de câbles de qualité professionnelle pour une réalisation cinématographique fluide

Obtenez le meilleur prix

Vidéo

JGX-0956A-75A Isolateur de vibration par câble métallique pour équipements aérospatiaux et militaires à rigidité non linéaire

Obtenez le meilleur prix

Nous contacter

86-29-88292913

Contactez-nous maintenant

Description du produit

Série JGX-0958A

Comparé aux isolateurs de vibrations en caoutchouc traditionnels, le JGX-0958A a une durée de vie plus longue (jusqu'à plus de 5 ans) et aucune dégradation des performances. Ses caractéristiques d'isolation des vibrations tridimensionnelles peuvent absorber simultanément les vibrations latérales, longitudinales et de torsion, avec une efficacité d'isolation des vibrations de >90 %. Le produit a passé le test de la norme militaire GJB150 - 2009, avec une résistance aux chocs de 30g/11ms, et peut toujours maintenir sa stabilité dans des conditions extrêmes. Les données mesurées par l'utilisateur montrent que l'amplitude des vibrations de l'équipement est réduite de plus de 60 % après l'installation.

Le produit propose une variété d'interfaces d'installation de M6 à M8, supportant une installation horizontale ou verticale. Lors de l'installation, il est nécessaire d'assurer une répartition uniforme de la charge pour éviter une surcharge unilatérale. Il ne nécessite pas de lubrification ni de réglage régulier pendant l'utilisation, et il suffit de vérifier une fois par an si le câble en acier présente une usure anormale. Hoan Microwave fournit des graphiques détaillés des courbes charge-déplacement, afin que les utilisateurs puissent sélectionner les points d'installation optimaux en fonction de la charge réelle pour maximiser l'effet d'isolation des vibrations.

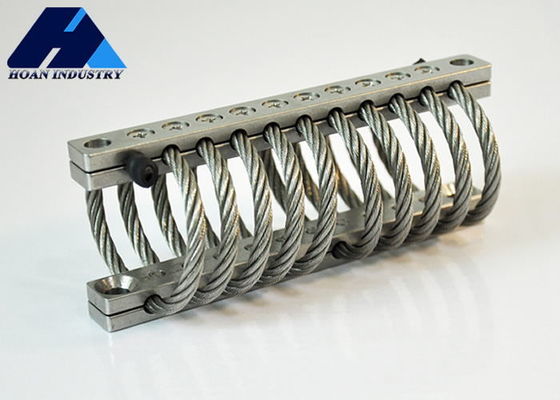

Isolateur de vibrations par câble métallique JGX-0958A-108A Longue durée de vie Isolation optimale des vibrations pour votre équipement 0

Courbe de charge statique

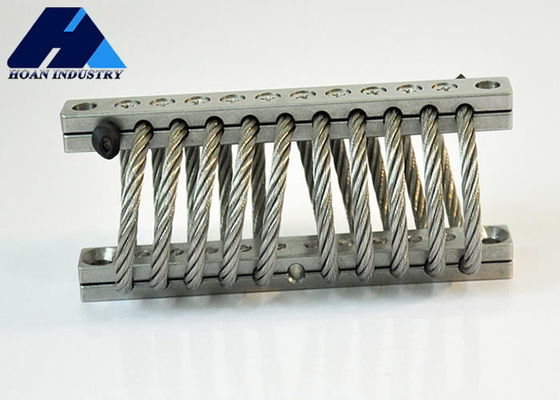

Isolateur de vibrations par câble métallique JGX-0958A-108A Longue durée de vie Isolation optimale des vibrations pour votre équipement 1

Non	Modèle	Charge statique maximale (kg)	Déflexion maximale (mm)	Kv(Vibration) (KN/m)	Ks(Choc) (KN/M)
1	JGX-0958A-149A	149	34.0	366	179
2	JGX-0958A-138A	138	37.1	320	152
3	JGX-0958A-108A	108	40.1	242	110
4	JGX-0958A-99A	99	44.7	205	91
5	JGX-0958A-95A	95	49.8	182	79
6	JGX-0958A-54A	54	66.0	86	33
7	JGX-0958A-43A	43	68.1	67	26

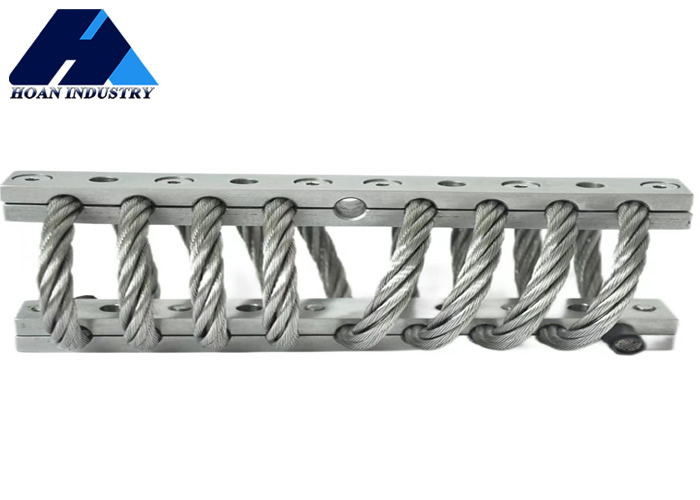

Isolateur de vibrations par câble métallique JGX-0958A-108A Longue durée de vie Isolation optimale des vibrations pour votre équipement 2

Non	Modèle	Charge statique maximale (kg)	Déflexion maximale (mm)	Kv(Vibration) (KN/m)	Ks(Choc) (KN/M)
1	JGX-0958A-149A	120.3	47.8	236	103
2	JGX-0958A-138A	111.2	51.8	208	88
3	JGX-0958A-108A	90.8	55.9	159	65
4	JGX-0958A-99A	84.0	63.0	137	54
5	JGX-0958A-95A	79.4	71.1	123	47
6	JGX-0958A-54A	47.7	91.9	60	21
7	JGX-0958A-43A	38	95	47	16

Isolateur de vibrations par câble métallique JGX-0958A-108A Longue durée de vie Isolation optimale des vibrations pour votre équipement 3

Non	Modèle	Charge statique maximale (kg)	Déflexion maximale (mm)	Kv(Vibration) (KN/m)	Ks(Choc) (KN/M)
1	JGX-0958A-149A	93.1	36.1	130	130
2	JGX-0958A-138A	88.5	39.1	112	112
3	JGX-0958A-108A	68.1	42.2	77	77
4	JGX-0958A-99A	63.6	47.2	65	65
5	JGX-0958A-95A	61.3	52.8	60	60
6	JGX-0958A-54A	27.2	68.1	27	27
7	JGX-0958A-43A	20.4	71.7	19	19
