Description du produit

Résumé:
L'isolateur de câbles (JGX) est un dispositif d'isolation commun, généralement composé de câbles à câbles en filets multiples et de composants de support fixes aux deux extrémités.Sa fonction principale est de réduire ou d'éliminer la force de vibration et d'impact transmise aux bâtiments ou aux équipements mécaniques grâce à la souplesse et à l'élasticité du câble en acier, protégeant ainsi les équipements et améliorant la stabilité de l'environnement de travail.

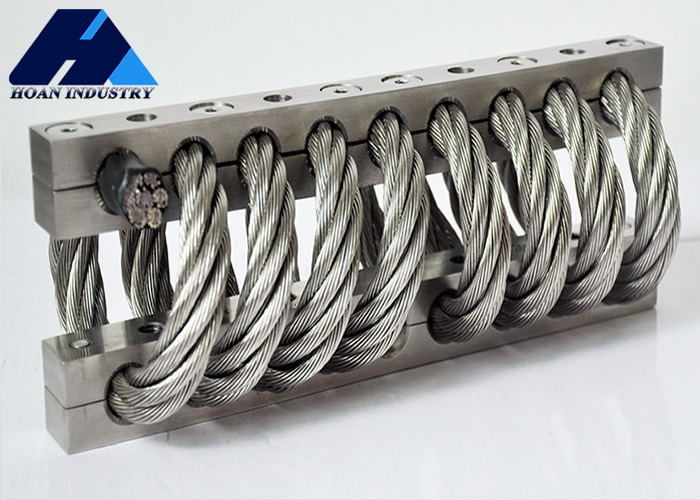

JGX-1598 Isolateur à câbles compacts La solution ultime de contrôle des chocs vibratoires 0

Options de montage

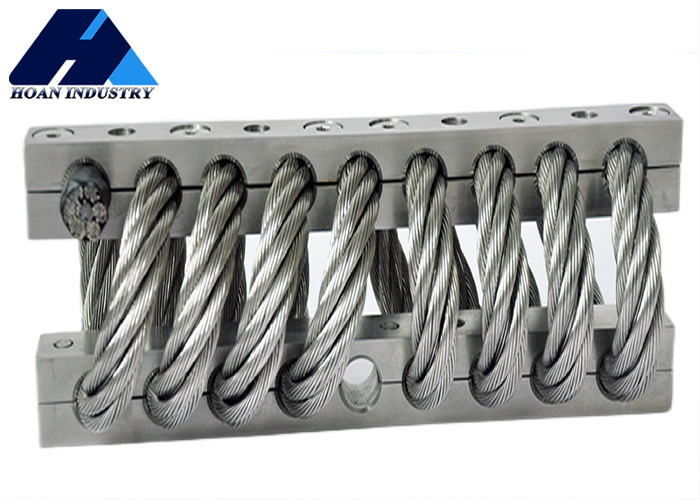

JGX-1598 Isolateur à câbles compacts La solution ultime de contrôle des chocs vibratoires 1

Paramètre de taille:

Modèle

¥ H ¥ ± 3.30

- Je ne sais pas.

Poids unitaire

Options de montage

À travers le trou(mm)

Le fil(mm)

C'est le plongeur

JGX-1598D-657B	89	102	3	C,D	11 plus 0,13 moins 0.38	Un M10×1.5	90
JGX-1598D-557B	99	112	3.2	A, B, C, D, E, S
JGX-1598D-515B	102	121	3.4
JGX-1598D-428B	109	135	3.7
JGX-1598D-358B	119	152	4
JGX-1598D-324B	127	165	4.31
JGX-1598D-285B	135	178	4.63

Charge verticale

Numéro de courbe

Modèle

Charge statique maximale

Déformation maximale(mm)

Rigidité par vibration

Nom de l'organisme

Rigidité à l'impact (KN/m)

1	JGX-1598D-657B	657	31.8	1676	849
2	JGX-1598D-557B	557	38.1	1259	609
3	JGX-1598D-515B	515	41.9	1105	504
4	JGX-1598D-428B	428	49.5	821	356
5	JGX-1598D-358B	358	58.4	616	252
6	JGX-1598D-324B	324	67.3	511	196
7	JGX-1598D-285B	285	73.7	427	159

Charge directionnelle de 45 °:

JGX-1598 Isolateur à câbles compacts La solution ultime de contrôle des chocs vibratoires 3

Numéro de courbe

Modèle

Charge statique maximale(N)

Déformation maximale(mm)

Rigidité par vibration(KN/m)

Rigidité à l'impact(KN/m)

1	JGX-1598D-657B	463.0	45.7	951	419
2	JGX-1598D-557B	406.2	54.6	741	305
3	JGX-1598D-515B	365.4	59.7	627	250
4	JGX-1598D-428B	304.1	71.1	468	177
5	JGX-1598D-358B	254.2	83.8	350	124
6	JGX-1598D-324B	229.2	94.0	285	98
7	JGX-1598D-285B	201.9	101.6	238	81

Charge latérale:

JGX-1598 Isolateur à câbles compacts La solution ultime de contrôle des chocs vibratoires 4

Numéro de courbe

Modèle

Charge statique maximale(N)

Rigidité par vibration(KN/m)

Rigidité à l'impact(KN/m)

1	JGX-1598D-657B	358.6	34.3	524	524
2	JGX-1598D-557B	308.7	40.6	375	375
3	JGX-1598D-515B	267.8	43.2	308	308
4	JGX-1598D-428B	217.9	52.1	215	215
5	JGX-1598D-358B	154.3	61.0	152	152
6	JGX-1598D-324B	124.8	69.9	123	123
7	JGX-1598D-285B	99.9	76.2	98	98

1. Des performances efficaces d'isolation des vibrations: les isolateurs de câbles en acier peuvent absorber et réduire efficacement la transmission des vibrations, isolant efficacement les sources de vibrations.
2. Forte durabilité: L'isolateur de câble en acier est fabriqué à partir de câble en acier durable, qui a une longue durée de vie et peut fonctionner de manière stable dans des environnements difficiles.
3. réglable: les isolants de câbles en acier peuvent généralement être ajustés en fonction des besoins réels pour répondre aux exigences d'isolation de différentes occasions.
4Installation facile: l'installation des isolants de câbles est relativement simple et peut être personnalisée en fonction de scénarios et de exigences d'installation spécifiques.
Applications:
1. Structure du bâtiment
2. Équipement industriel
3Les ponts
4- Le pipeline
