Amortisseur de vibration de câble métallique

Isolateur de câbles métalliques JGX-0480 pour le contrôle des vibrations et des chocs

Isolateur de câbles métalliques JGX-0480 pour le contrôle des vibrations et des chocs

Model Number:	Le numéro de référence est le numéro de référence.
MOQ:	10
Conditions De Paiement:	LC, D/A, D/P, T/T, Western Union, MoneyGram

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Documents:

JGX-0480 Series.pdf

Mettre en évidence:

JGX-0480 Isolateur personnalisable par câble

Isolateur à câbles compacts JGX-0400

Description du produit

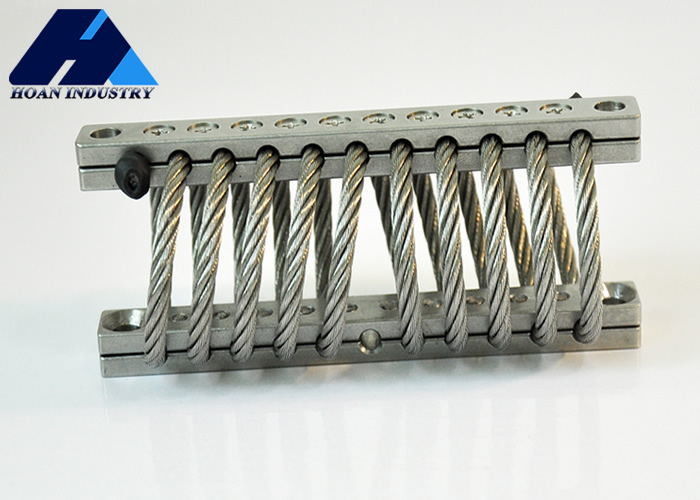

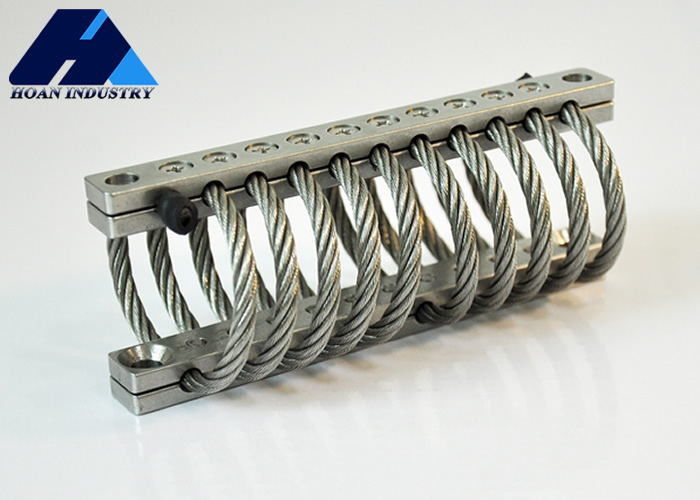

Amortisseur de chocs vibratoires personnalisable JGX-0480 Isolateur à câble métallique compact

L'isolateur à câble métallique JGX est un dispositif polyvalent de contrôle des vibrations, constitué de plusieurs câbles métalliques toronnés avec des composants de support fixes aux deux extrémités. Il réduit ou élimine efficacement la transmission des vibrations et des chocs aux bâtiments et aux équipements mécaniques grâce à la flexibilité et à l'élasticité inhérentes du câble métallique en acier, protégeant ainsi l'équipement et améliorant la stabilité opérationnelle.

Options de montage

Paramètres de taille

Modèle	"H"±3.30	"W"	Poids unitaire	Options de montage	Trou traversant (mm)	Filetage (mm)	C'sink (°)
JGX-0480D-75A	30	36	0.304	D	∅6.9±0.13	M6×1.0	90
JGX-0480D-72A	33	38	0.32
JGX-0480D-61A	36	41	0.336	B,D,E
JGX-0480D-59A	38	43	0.336	A,B,C,D,E,S
JGX-0480D-52A	41	46	0.352
JGX-0480D-50A	43	48	0.4
JGX-0480D-37A	51	58	0.416
JGX-0480D-24A	54	75	0.432
JGX-0480D-18A	62	88	0.448
JGX-0480D-12A	81	107	0.464

Données techniques - Charge verticale

N° de courbe	Modèle	Charge statique maximale (N)	Déformation maximale (mm)	Raideur vibratoire (KN/m)	Raideur d'impact (KN/m)
1	JGX-0480D-75A	75	8.6	578	363
2	JGX-0480D-72A	72	11.7	455	252
3	JGX-0480D-61A	61	13.7	347	189
4	JGX-0480D-59A	59	15.7	301	152
5	JGX-0480D-52A	52	18.8	244	117
6	JGX-0480D-50A	50	20.8	212	96
7	JGX-0480D-37A	37	26.9	136	58
8	JGX-0480D-24A	24	29.5	82	33
9	JGX-0480D-18A	18	36.6	54	21
10	JGX-0480D-12A	12	52.8	29	10

Données techniques - Charge directionnelle à 45°

N° de courbe	Modèle	Charge statique maximale (N)	Déformation maximale (mm)	Raideur vibratoire (KN/m)	Raideur d'impact (KN/m)
1	JGX-0480D-75A	54.5	12.7	341	179
2	JGX-0480D-72A	52.2	16.8	258	126
3	JGX-0480D-61A	44.1	19.8	197	93
4	JGX-0480D-59A	41.7	22.9	172	75
5	JGX-0480D-52A	38.1	26.9	141	58
6	JGX-0480D-50A	35.7	29	123	49
7	JGX-0480D-37A	26.5	38.1	77	28
8	JGX-0480D-24A	18.1	41.7	49	18
9	JGX-0480D-18A	13.9	51.3	33	11
10	JGX-0480D-12A	9.3	74.7	18	5.3

Données techniques - Charge latérale

N° de courbe	Modèle	Charge statique maximale (N)	Déformation maximale (mm)	Raideur vibratoire (KN/m)	Raideur d'impact (KN/m)
1	JGX-0480D-75A	36.3	8.6	224	224
2	JGX-0480D-72A	36.3	11.7	156	156
3	JGX-0480D-61A	34.1	14.7	112	112
4	JGX-0480D-59A	31.7	16.8	93	93
5	JGX-0480D-52A	29.5	19.8	70	70
6	JGX-0480D-50A	27.2	21.8	60	60
7	JGX-0480D-37A	20.4	27.9	35	35
8	JGX-0480D-24A	5.9	31.0	11	11
9	JGX-0480D-18A	4.1	38.1	5.3	5.3
10	JGX-0480D-12A	2.2	55.9	2.3	2.3

Caractéristiques du produit

Performance d'isolation des vibrations efficace : Absorbe et réduit efficacement la transmission des vibrations, isolant les sources de vibrations
Forte durabilité : Construit à partir de câbles métalliques en acier durables pour une longue durée de vie et un fonctionnement stable dans des environnements difficiles
Conception réglable : Peut être personnalisé pour répondre aux exigences d'isolation pour différentes applications
Installation facile : Processus de montage simple avec des options de personnalisation pour des scénarios d'installation spécifiques

Applications

Structures de bâtiments
Équipements industriels
Ponts
Systèmes de canalisations
