JZP-13.5 Amortisseur de choc en caoutchouc modulaire empilable, réglage des vibrations, atténuation du couple de démarrage pour les machines rotatives

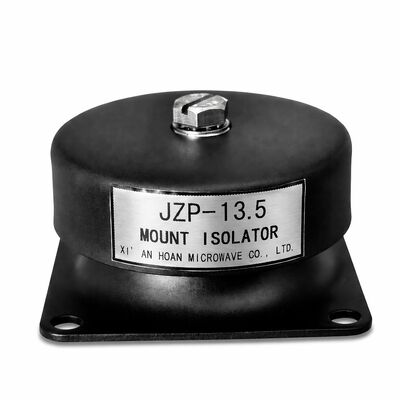

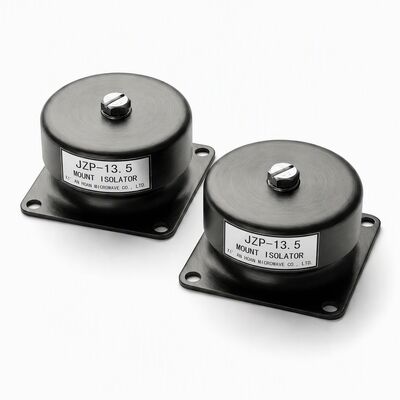

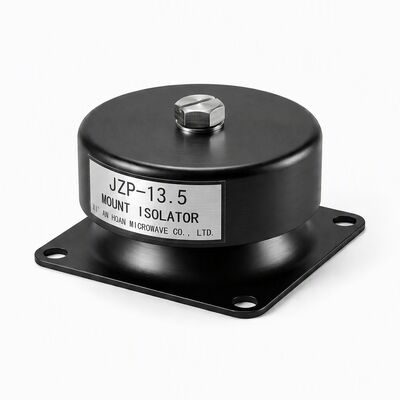

JZP-13.5 Isolateur de vibration modulaire empilable

L'isolateur d'amortissement par frottement JZP-13.5 introduit unarchitecture d'empilement modulaireIl s'agit d'un outil qui transforme la façon dont les installations de machines rotatives répondent aux défis liés aux vibrations multi-axes.13.5 kget une expérience éprouvée dans les systèmes d'entraînement industriels,Ce membre de la gamme de produits JZP-SC1 permet aux ingénieurs de maintenance et aux concepteurs OEM de construire des ensembles d'isolation personnalisés , la répartition de la charge et les caractéristiques d'amortissement en combinant des unités identiques en série, en parallèle ou en configuration hybride sans concevoir ou qualifier de nouveaux outils.

Résolution des transitoires de couple de démarrage à l'interface de montage

Lorsqu'un moteur électrique accélère de l'arrêt à la vitesse de fonctionnement, le cadre du stator subit une impulsion de couple de réaction qui peut atteindre 2-3* la valeur de pleine charge à l'état d'équilibre.Les montures à boulons rigides transmettent ce transitoire directement dans le cadre de base, où il se manifeste sous forme de micro-déplacement aux accouplements de l'arbre, aux tensionneurs de courroie et aux boîtiers de roulement.5 intercepte cet événement de couple de pointe grâce à une déformation contrôlée du cisaillement de l'élastomère, puis revient à l'équilibre statique sans décalage résiduel.Le résultat est une réduction mesurable de l'usure du coupleur et une prolongation documentée de la durée de vie du roulement de l'entraînement dans les ensembles de pompes à moteur en service continu..

Comment fonctionne la pile modulaire

Chaque unité JZP-13.5 dispose d'interfaces de montage filetées M5 standardisées sur un motif de boulons de 50 * 60 mm.En interconnectant les unités par des plaques d'adaptateur en acier usinées (disponibles sur le marché chez Hoan), les ingénieurs peuvent assembler:

• Piles parallèles∆ plusieurs isolateurs partageant la charge sur un seul pied de machine, augmentant la capacité totale par incréments de 13,5 kg tout en conservant la même fréquence verticale naturelle
• Piles de série- des isolateurs montés dans une chaîne verticale pour augmenter la capacité de déviation totale pour les exigences d'isolement à ultra-basse fréquence inférieures à 15 Hz
• Matrices hybrides- des combinaisons d'éléments parallèles et de série adaptés aux machines à répartition de masse asymétrique, telles que les pompes à boîtiers divisés horizontales avec poids de moteur décalés

This modular philosophy eliminates the cost and lead time of custom-engineered isolators for non-standard installations while providing field-adjustable tuning that can be optimized during commissioning rather than guessed at the design stage.

Prévention de l'usure et de la corrosion par frottement

Micro-mouvement à l'interface entre l'arbre et le roulementcorrosion par frottementL'amplitude des déplacements inférieure à 10 microns, lorsqu'elle est répétée des millions de fois par jour, peut entraîner une défaillance prématurée de l'équipement de rotation dans des environnements à forte intensité de vibrations.éliminer progressivement le matériau de surface par l'usure des adhésifs et le cycle d'oxydationEn absorbant l'énergie de forçage avant qu'elle n'atteigne la ligne de l'arbre, les isolateurs JZP-13.5 réduisent l'amplitude de frottement au journal de roulement à bien en dessous du seuil de dommage. Field data from paper mill roll drives retrofitted with JZP-SC1 mounts showed a 60% reduction in bearing replacement frequency over a 36-month observation window compared with rigid-bolted baseline installations.

Une vue d'ensemble des performances techniques

Le JZP-13.5 fonctionne avec une fréquence de résonance de41.5 ± 5 Hzet un taux d'amortissement de≥ 0,13, le plaçant fermement dans la catégorie de haute amortissement (C/Cc > 0,10) où l'amplification en résonance est supprimée à des amplitudes qui ne menacent pas l'intégrité de l'équipement.≤ 0,3 mmà charge nominale assure que les tolérances d'alignement de l'arbre sont maintenues même lorsque l'isolateur absorbe l'énergie dynamique.Pulsations de choc de 100 G(12 impacts consécutifs) et comporte unDurée de vie de conception de 8 ansavec zéro dégradation par rampage.

Dimensions du produit

Paramètres techniques

Cas d'application: Trains à motorisation à pompe

Dans une station de pompage industrielle typique, un moteur électrique de 11 kW entraîne une pompe centrifuge à travers un coupleur à mâchoire flexible.le châssis du moteur subit une réaction momentanée de couple d'environ 180 N·m ̇ près de trois fois le couple de fonctionnement ̇ superposé sur le spectre de vibrations à l'état d'équilibreAvec un montage rigide, ce transitoire se propage à travers la plaque de base dans la bride d'aspiration de la pompe.provoquant un micro-mal alignement répétitif qui accélère l'usure des joints de mâchoires, des inserts et de la pompe- l'installation des isolants JZP-13.5 dans une configuration de pile parallèle (deux unités par pied moteur,quatre pieds au total) réduit la transmission du couple de pointe à la plaque de base de plus de 70% tout en maintenant l'alignement statique à 0.05 mm

Configurations recommandées

Technologie de l'isolateur de Xi'an Hoan caractéristiques prouvées

• Zéro creep et zéro vieillissement sur la durée de vie nominale
• Coefficient d'amortissement interne élevé pour une dissipation rapide de l'énergie de vibration
• Plage de température de fonctionnement très large sans dérive de rigidité
• Bibliothèque complète de géométries de montage normalisées
• Prototypage rapide et production économique en petits lots
• Construction monolithique robuste vérifiée par des essais de durée de vie accélérés
• Attenuation simultanée des chocs et des vibrations dans un seul emballage compact
• Résistant aux produits chimiques industriels, à l'immersion dans l'eau de mer, à l'ozone et aux rayons UV

Questions fréquemment posées

Q: Comment déterminer la bonne configuration de pile pour ma machine?
R: Veuillez nous fournir le poids total de votre machine, les dimensions de l'empreinte et les fréquences d'excitation primaires (RPM du moteur et fréquence de passage de la lame, le cas échéant).Nos ingénieurs recommanderont une disposition d'empilement dans les 48 heures., y compris les courbes de transmission prévues.

Q: L'empilement modifie-t-il la fréquence naturelle du système d'isolation?
A: Je suis désolé. Parallel stacking — connecting multiple isolators under a single machine foot — increases load capacity while preserving the same vertical natural frequency because stiffness and supported mass increase proportionallyL'empilement en série “ des isolateurs connectés bout à bout “ augmente la déviation totale et abaisse la fréquence naturelle effective, utile pour isoler les sources d'excitation à très basse fréquence.

Q: Ces isolateurs peuvent-ils remplacer les supports OEM usés sur les équipements existants?
R: Absolument. Nous conservons des dossiers détaillés de compatibilité dimensionnelle pour les bases de machines industrielles courantes. Si votre numéro de pièce OEM n'est pas disponible, envoyez-nous le modèle de boulon de montage,dégagement disponible, et la charge par monture, et nous confirmerons l'installation souvent avec un standard JZP-13.5 hors de l'étagère qui ne nécessite aucune modification de la plaque de base.

Q: Quelle est la quantité minimale de commande pour l'évaluation pour la première fois?
R: Nous acceptons les commandes d'échantillons à partir de 4 pièces, ce qui vous permet d'instrumenter et de valider les performances d'isolation de votre équipement spécifique avant de vous engager dans des volumes de production.

Qualité et traçabilité

Chaque lot JZP-13.5 est accompagné d'un certificat de conformité numérique enregistrant la mesure individuelle de la fréquence de résonance, les identifiants de lot de matières premières et les paramètres du processus de durcissement.Co. de micro-ondes de Xi'an Hoan., Ltd. possède une certification ISO 9001:2015 avec un système de gestion de la qualité entièrement intégré couvrant les tests de réologie des élastomères entrants, la mesure dimensionnelle en cours de fabrication,et vérification finale des performances dynamiques sur les tables de secouage instrumentées.
