Support d'amortisseur en caoutchouc JZP-10.5, Absorption de charge multidirectionnelle 3D, antistatique ESD, isolateur de vibrations sûr

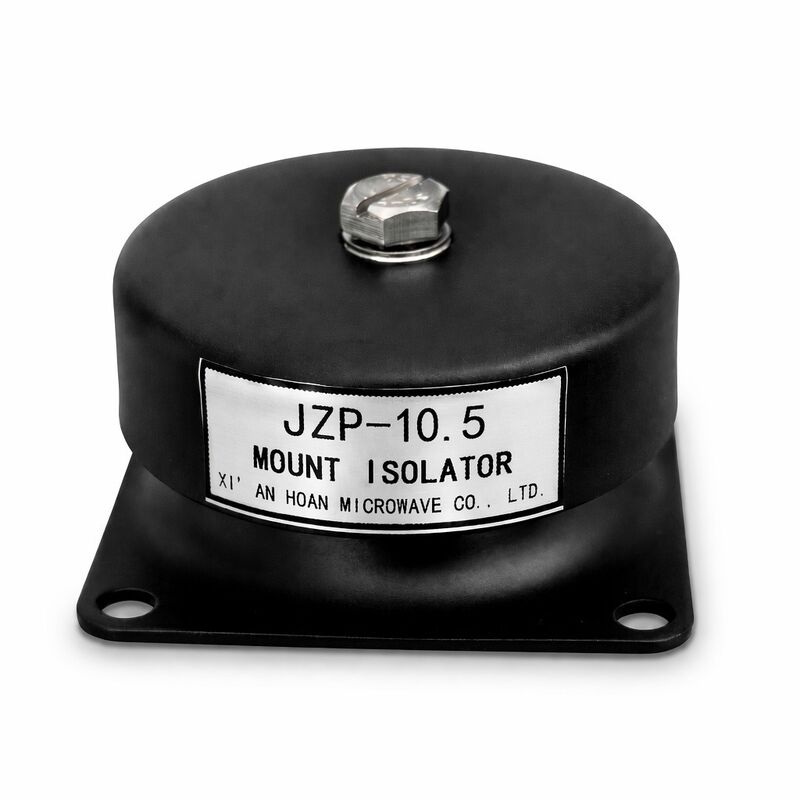

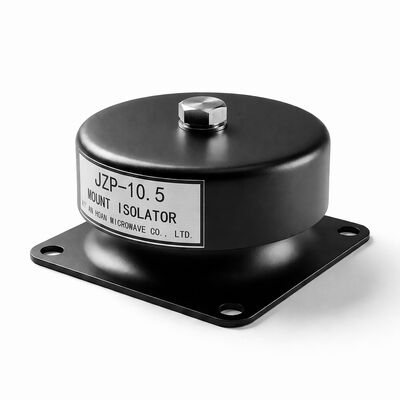

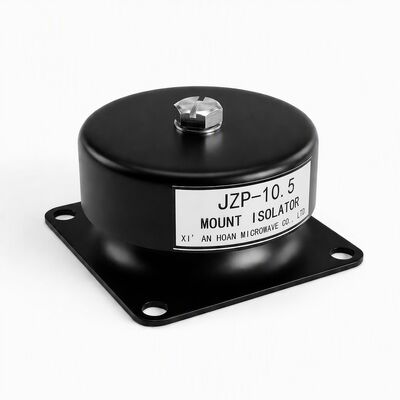

JZP-10.5 Isolateur de vibrations antistatique multidirectionnel

Le JZP-10.5 répond à un défi spécifique dans les environnements de fabrication de précision et d'électronique : le besoin d'une isolation vibratoire fonctionnant dans toutes les directions tout en dissipant en toute sécurité les charges électrostatiques qui pourraient endommager les composants sensibles. Sa géométrie en élastomère en dôme et sa formulation de composé conducteur en font le choix idéal pour les outils de semi-conducteurs, les équipements d'inspection et l'infrastructure de serveurs où les événements ESD peuvent entraîner des millions de dollars de temps d'arrêt.

Comment fonctionne l'absorption multidirectionnelle 3D

Contrairement aux supports cylindriques conventionnels qui excellent en compression axiale mais se raidissent considérablement sous les charges de cisaillement et de flambage, le JZP-10.5 utilise un profil d'élastomère en secteur sphérique. Cette géométrie offre une rigidité quasi isotrope — ce qui signifie que la réponse du support est comparable, que les vibrations arrivent axialement, radialement ou selon n'importe quel angle oblique. L'élément en caoutchouc fléchit en mode combiné compression-cisaillement, absorbant l'énergie par amortissement hystérétique sur les trois axes de translation simultanément. Lors des tests, le JZP-10.5 a atteint des taux de perte de transmission des vibrations de 82 à 85 % sur une bande passante d'excitation de 10 à 500 Hz lorsqu'il était chargé à 50 à 70 % de sa capacité nominale.

Mécanisme de protection ESD

• Réseau de carbone conducteur — Le polymère de base NR/CR est chargé de noir de carbone conducteur à haute structure à une fraction volumique supérieure au seuil de percolation, formant des chemins conducteurs continus à travers la matrice d'élastomère sans compromettre les propriétés mécaniques.
• Résistivité de surface 10⁴-10⁶ Ω — Positionné dans la plage idéale de dissipation statique : suffisamment conducteur pour dissiper les charges en quelques millisecondes (répondant aux exigences ANSI/ESD S20.20 de < 2 secondes de temps de décroissance de 1000V à 100V), mais suffisamment résistif pour empêcher un flux de courant dangereux en cas de contact accidentel avec des circuits sous tension.
• Propriété antistatique permanente — Contrairement aux sprays antistatiques topiques qui s'usent avec la manipulation et le nettoyage, le composé chargé de carbone offre une protection ESD permanente et indépendante de l'humidité tout au long de la durée de vie du produit.

Production et conformité

• Environnement de mélange contrôlé — La dispersion du noir de carbone est réalisée par un mélange interne en deux passes (type Banbury) avec une surveillance de la courbe de puissance en temps réel pour vérifier la qualité de la dispersion. Une mauvaise dispersion entraîne des points chauds de résistivité, chaque lot subit donc des tests de coupons de résistivité en ligne avant le moulage.
• Conformité IEC 61340-5-1 — Notre programme de contrôle ESD suit la norme internationale pour la protection des dispositifs électroniques contre les phénomènes électrostatiques. Des dossiers de documentation comprenant des certificats de conformité et des journaux de résistivité par lot sont disponibles avec chaque expédition.
• Traçabilité — Chaque lot de production se voit attribuer un code de lot unique traçable aux lots de matières premières, aux paramètres de mélange, aux enregistrements de presses de moulage et aux données de test QC conservées pendant 36 mois.

Spécifications techniques

Installation et maintenance

• Assurez-vous que la surface de montage est électriquement connectée au réseau de mise à la terre ESD de l'installation (recommandé : < 1 Ω à la terre)
• Vérifiez périodiquement la résistivité de surface avec un mégohmmètre calibré selon IEC 61340-2-3 — intervalle recommandé : tous les 6 mois ou 2000 heures de fonctionnement
• Ne peignez pas, ne recouvrez pas et n'appliquez pas d'adhésif sur la surface en caoutchouc, car cela compromettrait la conductivité
• Nettoyez uniquement avec de l'alcool isopropylique et un chiffon non pelucheux ; les nettoyants à base de solvants peuvent extraire les additifs antistatiques
• Remplacez les supports présentant des fissures physiques, une déformation permanente dépassant 15 % de la hauteur d'origine, ou des mesures de résistivité en dehors de la plage 10⁴-10⁶ Ω

Applications industrielles

• Fabrication de semi-conducteurs — Robots de manipulation de plaquettes, isolation d'outils de lithographie, amortissement des vibrations des machines CMP dans les salles blanches de classe 100/1000
• Lignes d'assemblage SMT — Pieds de machines pick-and-place, isolation de convoyeurs de fours de refusion, montage de stations d'inspection AOI
• Infrastructure de centres de données — Isolation de base des racks de serveurs, découplage des vibrations des baies de disques durs, montage des unités CRAC pour éviter le bruit transmis par la structure
• Médical et laboratoire — Isolation des vibrations de centrifugeuses, montage de base de microscopes électroniques, tables de balances de précision, plateformes de thermocycleurs PCR
• Test et mesure — Fondations de machines à mesurer tridimensionnelles (MMT), tables d'interféromètres laser, équipements de métrologie sensibles aux vibrations

Avantage comparatif

Les supports antivibratoires conventionnels nécessitent des sangles de mise à la terre séparées ou des tapis conducteurs pour résoudre les problèmes ESD — ajoutant des coûts, de la complexité d'installation et des points de défaillance potentiels. Le JZP-10.5 intègre l'amortissement des vibrations et la dissipation statique dans une seule unité compacte, réduisant le nombre de composants et simplifiant l'assemblage pour les fabricants d'équipements OEM. Son profil de rigidité quasi isotrope élimine en outre le besoin d'un montage spécifique à l'orientation, permettant une installation plus rapide et plus tolérante sur la ligne de production.

Informations de commande

Disponible en stock en configuration standard. Les options de personnalisation OEM comprennent : des filetages de goujons alternatifs (M8, M12, UNC/UNF), du matériel en acier inoxydable (grade 304 ou 316), un composé à base de silicone pour une plage de température étendue et un réglage personnalisé du duromètre. Demander un échantillon pour évaluation interne — nous expédions des kits d'évaluation dans les 3 jours ouvrables. Fiches techniques, modèles CAO 3D (format STEP/IGS) et certificats de conformité disponibles sur demande.
