JZP-10.5 Monture d'absorbeur de choc en caoutchouc optimisé pour le rapport dynamique-statique Isolateur de vibration NR résistant aux fissures d'ozone

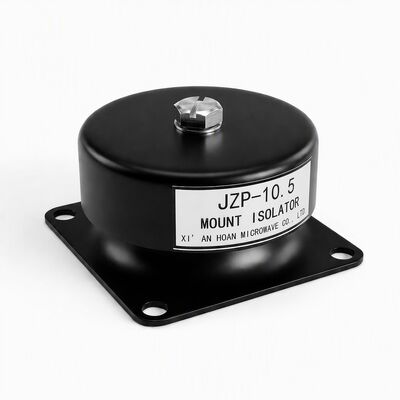

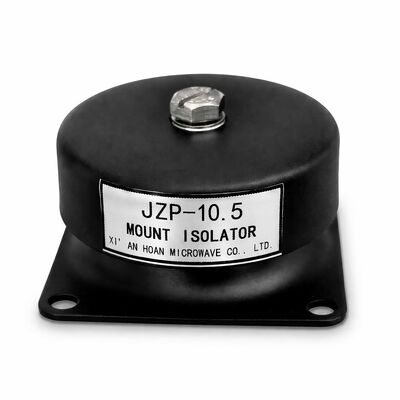

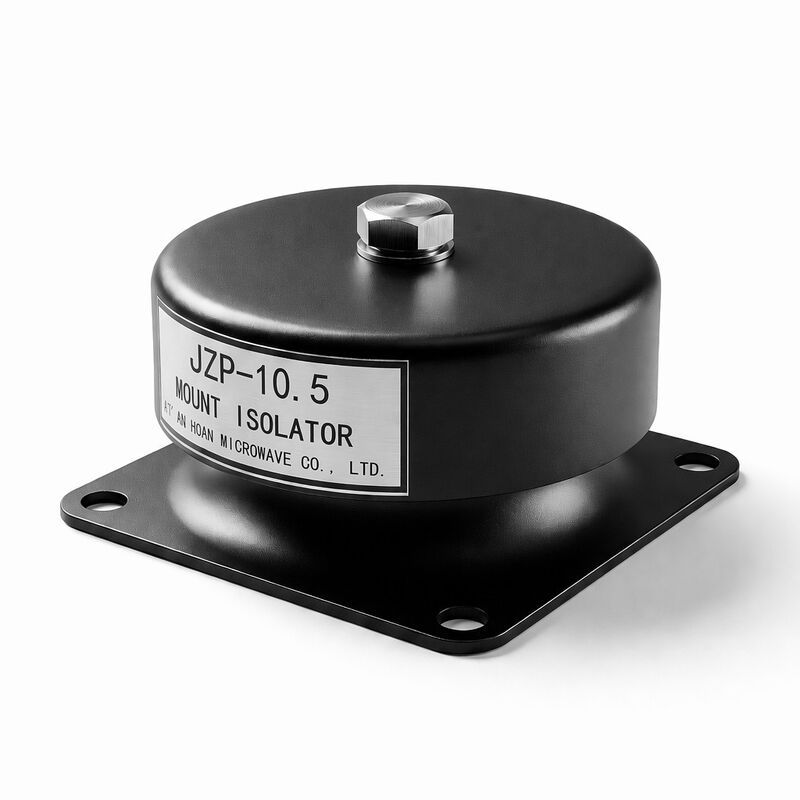

JZP-10.5 Monture d'absorbeur de choc en caoutchouc de haute précision

LeJZP-10. Je vous en prie.5est un isolant de vibration relié caoutchouc-métal conçu avec précision pour les équipements industriels nécessitantcaractéristiques de rigidité dynamique à statique stablesetdurabilité environnementale à long termeSon différenciateur principal réside dans la formulation NR qui maintient un rapport dynamique/statique de ≤1.4 un paramètre critique garantissant le comportement prévisible du support à la fois sous charges stables et sous conditions d'oscillation, empêchant la dérive de résonance dans les machines tournantes.

Processus de fabrication et assurance qualité

• Forgeage par compressionChaque unité JZP-10.5 est produite par moulage par compression à haute pression à 150-160°C,réalisation d'une densité totale de liaison transversale dans toute la carrosserie en caoutchouc pour des propriétés mécaniques cohérentes par lot.
• Liens métalliques vulcanisésLe noyau d'acier subit un prétraitement au phosphate de zinc et un revêtement adhésif Chemlok avant la vulcanisation du caoutchouc.créant une résistance à l'attache supérieure à 8 MPa ̇ bien supérieure à la résistance à la déchirure du caoutchouc lui-même.
• Test de déformation de la charge à 100% Chaque lot de production est échantillonné pour les courbes de rigidité statique et dynamique sur un cadre d'essai servo-hydraulique MTS, avec des dossiers de traçabilité complets conservés pendant 36 mois.
• Vérification des lots de la chambre d'ozoneLes échantillons de composés NR de chaque lot sont exposés à 50 pphm d'ozone à 40°C pendant 72 heures selon l'ASTM D1149, sans fissuration visible comme critère d'acceptation.

Spécifications techniques

Caractéristiques de performance

Le rapport dynamique/statique ≤1,4 du JZP-10.5 est une caractéristique remarquable de sa catégorie. this means the mount stiffens by no more than 40% when transitioning from static preload to dynamic excitation — minimizing the shift in system natural frequency that typically plagues generic rubber mountsCeci est particulièrement utile pour les équipements à vitesse variable où l'évitement de la résonance sur une plage de tours de fonctionnement est essentiel.

La formulation NR résistante à l'ozone contient des antiozonants à base de p-phénylénodiamine et de la cire microcristalline qui s'épanouit à la surface, formant un film protecteur.Cette protection à double mécanisme a été validée par une altération accélérée équivalente à plus de 5 ans d'exposition à l'extérieur dans des climats modérés..

Lignes directrices d'installation

• La planéité de la surface de montage doit être inférieure à 0,2 mm sur l'empreinte de montage
• Le couple de serrage: 25-30 N·m pour les bornes M10
• Utilisez toujours une combinaison de laveuse à plat et de laveuse à ressort pour éviter le relâchement
• Permettre un espace libre minimum de 5 mm autour du corps en caoutchouc pour une flexion sans restriction
• Pour les systèmes à monture multiple, veiller à ce que la répartition de la charge ne dépasse pas ± 10% de variation entre les montures

Applications typiques

• Systèmes de climatisation- Isoler les compresseurs de réfrigérateur, les ventilateurs de la tour de refroidissement et les unités de traitement de l'air des structures du bâtiment
• Pompes industriellesRéduire les vibrations transmises par les tuyaux dans les installations de pompes centrifuges et de pompes à diaphragme
• Ensembles de générateurs- Isolement sous-frame pour les groupes électrogènes diesel et à gaz naturel jusqu'à 50 kVA
• Stations de compressionL'isolation des compresseurs à piston et à rouleaux dans les systèmes de réfrigération et pneumatiques
• Machines et appareils pour le textile Vibrations du métier à tisser et du cadre de filature dans les environnements de production

Emballage et expédition

Emballage standard: boîte individuelle de la marque WNRLN avec insert en mousse PE, 50 unités par carton-maître ondulé à double paroi de qualité d'exportation (420*320*250 mm, environ 11 kg brut).Étiquetage et code à barres personnalisés disponibles pour les commandes OEMExpédition standard par fret maritime (FCL/LCL) depuis les ports de Shenzhen ou de Guangzhou, avec option d'expédition express aérienne pour les livraisons urgentes.

Options de personnalisation

Nous offrons un réglage de dureté composée (gamme 45-70 Shore A), des dimensions de broches alternatives (M8, M12), du matériel en acier inoxydable pour les environnements corrosifs,et les variantes en caoutchouc de silicone pour une plage de température étendue (-60°C à +200°C)Les quantités de commande minimales s'appliquent aux formulations sur mesure.Contactez notre équipe d'ingénieurs.avec les exigences de votre demande pour une recommandation sur mesure.
