Amortisseur en caoutchouc JZP-8.5, fixation de tolérance de désalignement parallèle angulaire, isolateur de Protection de filetage Anti-desserrage

Amortisseur en caoutchouc JZP-8.5 — Tolérance aux désalignements angulaires et parallèles avec système de montage anti-desserrage

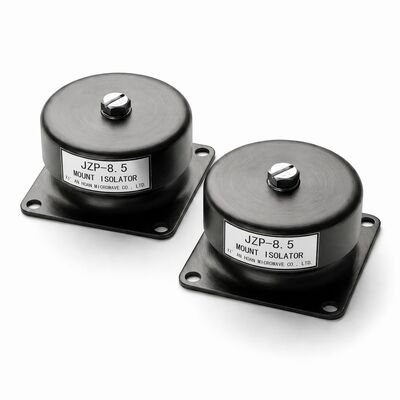

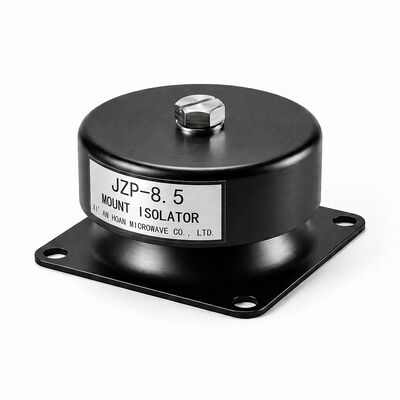

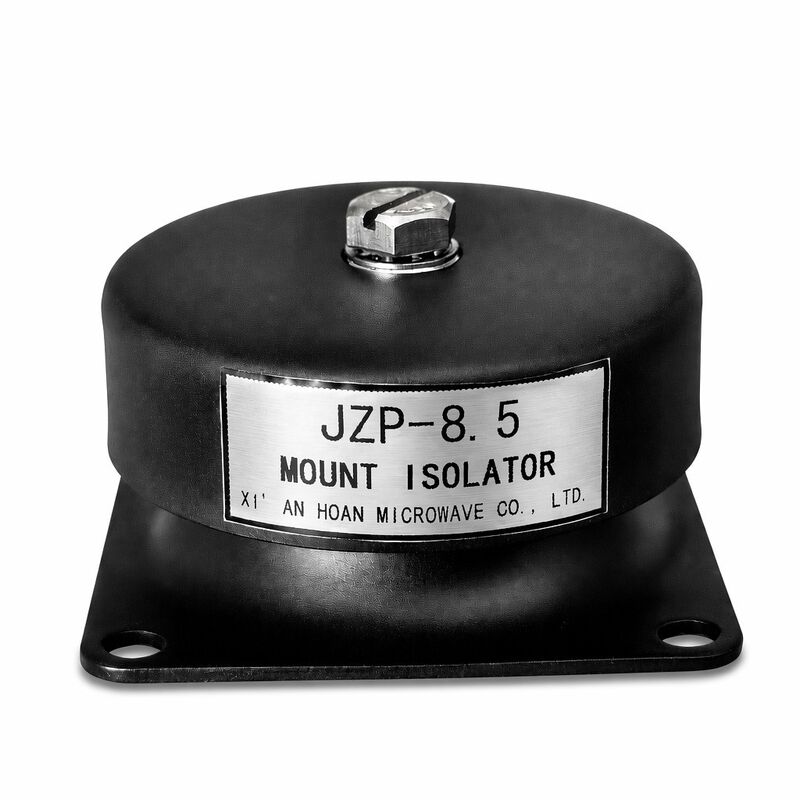

Le JZP-8.5 isolateur de vibrations caoutchouc-métal, d'une charge nominale de 8,5 kg par support, résout deux défis persistants dans l'isolation des vibrations industrielles : l'irrégularité de la surface de montage et le desserrage des fixations sous chargement cyclique. Son élément élastomère absorbe les déviations angulaires et les décalages parallèles lors de l'installation, tandis que le système de filetage anti-desserrage intégré préserve l'intégrité du serrage sur de longs intervalles de service.

Compensation des désalignements angulaires et parallèles

Les installations sur site présentent rarement des surfaces de montage parfaitement planes et parallèles. L'élément en caoutchouc JZP-8.5 fléchit pour absorber jusqu'à ±15° de désalignement angulaire et ±3 mm de décalage parallèle entre les surfaces de contact. Cela élimine le besoin de calage, de meulage ou d'usinage de précision des patins de montage—réduisant la main-d'œuvre d'installation d'environ 30 à 40 % dans les scénarios de rénovation où l'infrastructure existante ne peut pas être modifiée. L'élastomère reprend sa géométrie d'origine une fois aligné et serré, garantissant que les performances d'isolation nominales ne sont pas compromises par l'ajustement d'installation.

Anti-desserrage des fixations et protection du filetage

Le desserrage des boulons induit par les vibrations est l'une des causes les plus fréquentes de défaillance des isolateurs en service. Le JZP-8.5 y remédie grâce à une double approche de protection : un écrou de blocage à insert en nylon qui maintient un couple de précontrainte sous vibrations continues, et une face de rondelle en acier collée qui répartit uniformément la force de serrage sur l'interface caoutchouc-métal. Ensemble, ces caractéristiques empêchent à la fois le desserrage rotationnel et le grippage des filets, même après plus de 10 000 cycles de charge lors de tests accélérés sur banc. Aucun composé de blocage de filetage secondaire n'est requis, simplifiant ainsi l'installation initiale et l'accès pour la maintenance future.

Données de performance JZP-8.5

Environnements d'installation appropriés

• Fondations de groupes électrogènes diesel et à gaz
• Supports de machines de construction et d'engins de terrassement
• Lits de propulsion marine commerciale et de machines auxiliaires
• Machines agricoles de transformation et de récolte
• Ensembles de ventilateurs, soufflantes et de ventilation industriels
• Isolation des entraînements de convoyeurs, concasseurs et équipements de criblage

Recommandations d'installation

Pour des performances optimales, positionnez le JZP-8.5 avec l'élément en caoutchouc entre le pied de l'équipement et la base de la fondation. Serrez la fixation M6 à un couple de 8 à 10 N·m à l'aide d'une clé calibrée. L'écrou de blocage en nylon intégré fournit un couple de précontrainte suffisant—n'appliquez pas de composés de blocage de filetage liquides car ils pourraient réagir chimiquement avec l'élément en caoutchouc. Inspectez les isolateurs annuellement pour détecter toute fissuration visible du caoutchouc, déformation ou déformation permanente dépassant 1 mm. Remplacez tout isolateur présentant des signes de détérioration pour maintenir les performances d'isolation des vibrations nominales.
