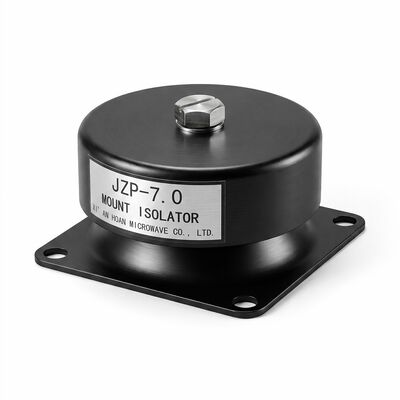

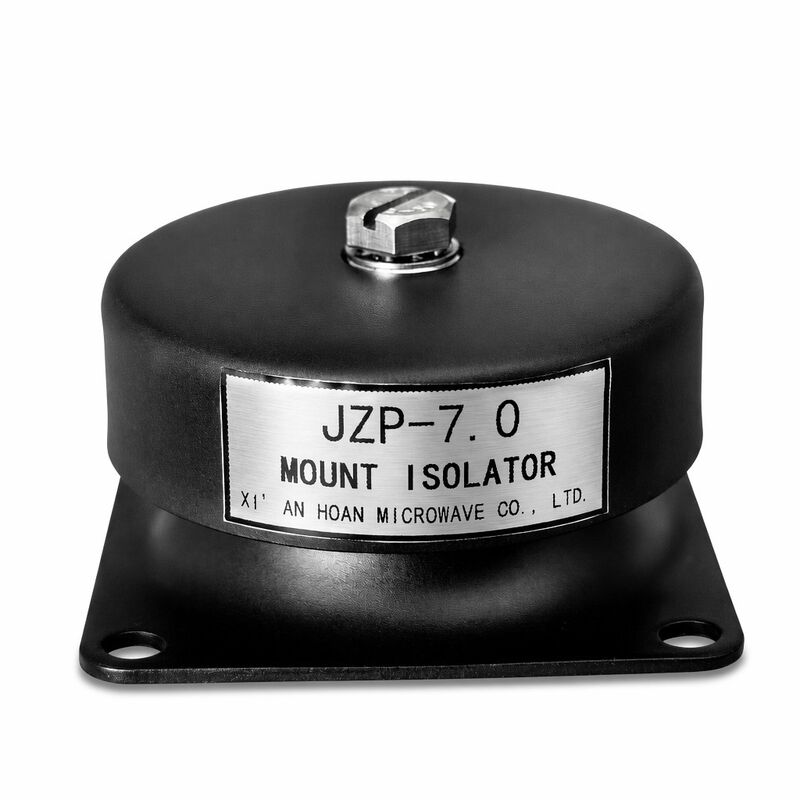

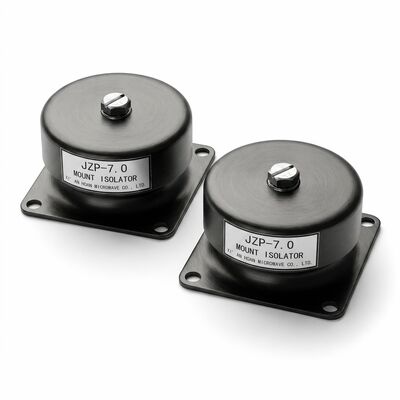

Amortisseur en caoutchouc JZP-7.0, plus de 1000000 cycles de fatigue testés, amortisseur de rénovation pour équipement hérité

Amortisseur en caoutchouc JZP-7.0 homologué pour l'endurance — Conçu pour la modernisation des machines existantes

Lorsqu'une machine de production critique a 15 à 25 ans et que ses supports antivibratoires d'origine ne sont plus disponibles, l'équipe de maintenance est confrontée à trois options peu attrayantes : payer pour une fabrication sur mesure avec des délais de livraison de 8 à 12 semaines, tenter d'adapter un support non correspondant avec des performances incertaines, ou accepter une isolation dégradée et une usure accélérée des composants adjacents. Le JZP-7.0 élimine ce dilemme. Validé par des protocoles de Test de fatigue sur plus d'un million de cycles et conçu avec une empreinte Remplacement direct pour équipement existant , il offre un remplacement prêt à l'emploi qui correspond aux géométries d'interface de montage les plus courantes sans modification de la machine.

Validation de la fatigue — Au-delà de l'approbation de type

La durée de vie d'un million de cycles du JZP-7.0 n'est pas un test de qualification unique sur des échantillons prototypes. Il s'agit d'une vérification de lot de production : chaque lot de composé subit des tests de fatigue sur des éprouvettes à une amplitude de déformation de 100 % pendant 1 000 000 de cycles à 2 Hz. Les critères d'acceptation sont l'absence de fissures visibles sous un grossissement de 10*, un changement de déflexion statique de ≤ 5 % et un écart de dureté Shore A de ≤ 3 points. Cette approche de contrôle statistique des processus signifie que la classification de fatigue publiée sur la fiche technique reflète la qualité de production continue, et non un résultat de laboratoire optimal obtenu à partir d'un seul échantillon idéal fabriqué il y a des années.

Intégrité de la liaison caoutchouc-métal

Le mode de défaillance le plus courant dans les isolateurs à montage sur goujon est la séparation de la ligne de collage entre le corps en caoutchouc et la plaque de base en acier ou le goujon intégré. Le JZP-7.0 utilise un système adhésif à deux couches : une couche d'apprêt de Chemlok 205 appliquée sur des surfaces en acier sablées (profil Sa 2.5, rugosité de 50 à 75 µm), suivie d'une couche de finition de Chemlok 220 appliquée pendant le temps ouvert de l'apprêt. Ce système est post-durci pendant la vulcanisation à 150°C, créant une liaison chimique qui dépasse la résistance à la déchirure du caoutchouc lui-même. Des tests de liaison destructifs selon la méthode A de l'ASTM D429 sont effectués sur des échantillons sacrificiels de chaque lot de production ; la défaillance doit se produire dans le corps en caoutchouc — jamais à l'interface adhésive — pour que le lot soit accepté.

Profil de résistance chimique et environnementale

Contribution à l'amortissement acoustique

Au-delà de l'isolation des vibrations structurelles, le JZP-7.0 contribue à la réduction du bruit sur le lieu de travail grâce à l'atténuation du son transmis par la structure. Dans une configuration de montage de compresseur typique à 4 points, le remplacement des boulons d'ancrage rigides acier-béton par des supports JZP-7.0 réduit la transmission du bruit structurel de 8 à 12 dB(A) dans les bandes d'octave de 100 à 500 Hz — la plage de fréquences la plus associée au bruit perçu des machines sur les chaînes de production. Cet avantage acoustique est un effet secondaire du même mécanisme d'amortissement qui assure l'isolation des vibrations, ne nécessitant aucun traitement acoustique supplémentaire.

Planification et approvisionnement de la modernisation

Performances d'isolation comparatives

Garantie et support de cycle de vie

Le JZP-7.0 bénéficie d'une garantie de 24 mois contre les défauts de fabrication et un tassement excessif de compression supérieur à 15 % sous charge nominale dans des conditions de fonctionnement normales. Pour les projets de modernisation de plus de 50 unités, un ingénieur d'application dédié est affecté pour examiner les spécifications des supports existants, confirmer la compatibilité dimensionnelle et fournir des recommandations de séquençage d'installation. Des recommandations de stock de maintenance sont fournies en fonction de l'historique du temps moyen entre les remplacements du client, garantissant la disponibilité des pièces de rechange sans coûts de possession de stock excessifs. Un guide d'interchangeabilité dimensionnelle couvrant les empreintes de supports existants les plus courantes est disponible pour aider au dépistage initial de compatibilité avant la commande.

Exemples d'applications de modernisation

Le JZP-7.0 a été déployé avec succès dans la modernisation de : centres d'usinage CNC Haas et DMG Mori (supports à piédestal M12) de 1998-2008 ; bases de compresseurs de refroidisseurs centrifuges Carrier et Trane (empreinte carrée de 95 mm) ; groupes de compresseurs à vis rotatives Ingersoll Rand et Atlas Copco ; châssis d'isolation de presses d'imprimerie Heidelberg et Komori ; et supports de machines de moulage par injection Arburg et Engel. Dans chaque cas, le support existant a été retiré, la surface de montage nettoyée et le JZP-7.0 installé dans la même interface filetée à l'intérieur de la base de la machine — zéro perçage, zéro modification de cadre, et niveaux de vibration vérifiés après installation répondant ou dépassant les spécifications de l'équipement d'origine.
