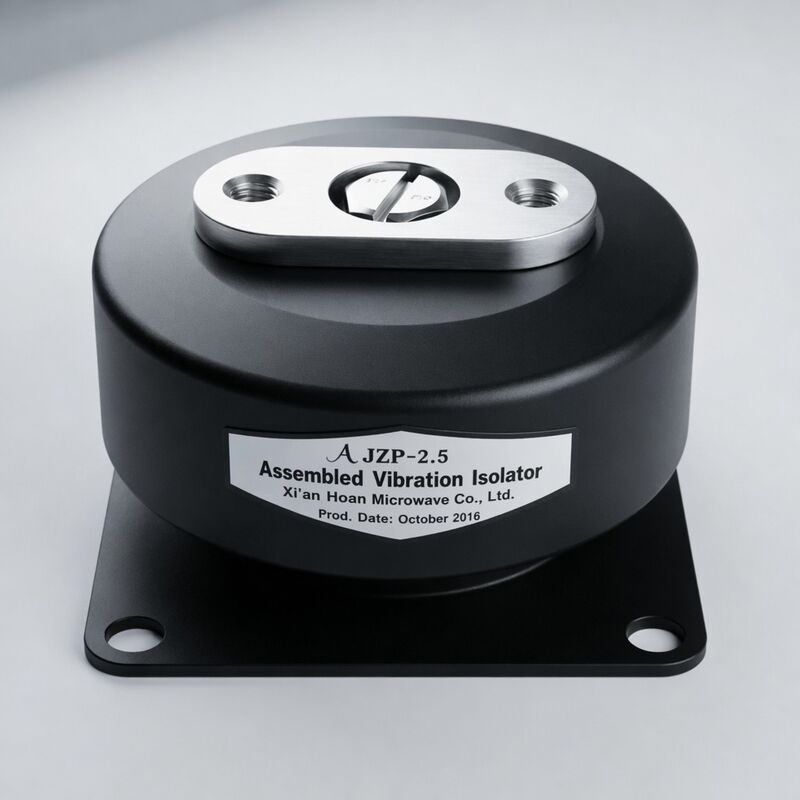

Amortisseur en caoutchouc JZP-2.5 à dureté réglable et à charge multiple avec insert en acier collé et conception anti-déchirure

Amortisseur en caoutchouc à duromètre personnalisable JZP-2.5 – Adaptation de charge multiple de précision

Conçu par Xi'an Hoan Microwave Co., Ltd., le support antivibratoire en caoutchouc JZP-2.5 comble une lacune critique des isolateurs standard prêts à l'emploi : la capacité de régler précisément la rigidité sans changer le facteur de forme. En proposant des grades de duromètre personnalisable (40, 55, 65 et 80 Shore A) dans le même encombrement de 60 mm * 58 mm, les ingénieurs de conception peuvent adapter la fréquence d'isolation à des charges utiles spécifiques sans refonte mécanique. L' insert en acier collé robuste assure l'intégrité structurelle sous des chargements multi-axes répétitifs, tandis que la géométrie du caoutchouc anti-déchirure empêche l'initiation de fissures aux points de concentration de contraintes.

Matrice de performance technique JZP-2.5

Spécifications dimensionnelles

Avantages techniques clés

• Duromètre personnalisable – Un encombrement, plusieurs charges : Sélectionnez parmi 40, 55, 65 ou 80 Shore A pour modifier la plage de charge effective tout en conservant une géométrie de montage identique. Cela élimine le besoin de refonte des supports lors de la mise à niveau ou de la dégradation des charges utiles des équipements.
• Insert en acier collé robuste : Le noyau en acier Q235 zingué est vulcanisé (pas collé) au corps en caoutchouc, atteignant une adhérence caoutchouc-métal supérieure à 4,0 MPa. Cela empêche la séparation sous un chargement combiné de compression-cisaillement, un mode de défaillance courant dans les supports assemblés par adhésif.
• Conception d'élastomère anti-déchirure : Les rayons de décharge de contrainte (R5 à tous les bords) et un rapport Shore-géométrie optimisé répartissent la déformation uniformément, résistant à la propagation des déchirures même après une exposition prolongée à des chargements cycliques dynamiques à la résonance.
• Flexibilité d'adaptation à plusieurs charges : La même plateforme de base JZP-2.5 prend en charge des applications allant de l'isolation de capteurs légers (≤1 kg avec un duromètre plus souple) aux petits assemblages moteur-compresseur (jusqu'à 5 kg avec un grade plus dur), simplifiant la standardisation de la nomenclature à travers les gammes de produits.
• Montage fileté mâle-femelle intégré : Les tiges d'isolation en caoutchouc filetées mâle-femelle M6 permettent une installation empilée ou traversante sans fixations séparées, réduisant le nombre de pièces d'assemblage et la main-d'œuvre d'installation.

Où le JZP-2.5 apporte de la valeur

Ces tampons / butées en caoutchouc et supports antivibratoires en caoutchouc sont spécifiés dans les groupes de pompes compacts, les bases de compresseurs frigorifiques de petite taille, les équipements auxiliaires de tables optiques, l'isolation des agitateurs de laboratoire et les boîtiers d'instruments sensibles. En tant que fournisseur reconnu de supports antichoc aérospatiaux pour la maintenance, réparation et exploitation (MRO) de l'aviation commerciale et l'infrastructure des stations sol de satellites, Xi'an Hoan fournit des variantes JZP-2.5 pour l'isolation des groupes de puissance au sol, le montage de bancs d'essai avioniques et les dispositifs de test de composants intérieurs de cabine. Les tiges d'isolation en caoutchouc filetées mâle-femelle simplifient la modernisation des équipements existants où le perçage de nouveaux trous de montage est irréalisable.

Excellence de fabrication et personnalisation

Xi'an Hoan Microwave Co., Ltd. fabrique des isolateurs JZP-2.5 sous un système de management de la qualité ISO 9001:2015 avec vérification du duromètre en cours de processus, contrôle ponctuel de la fréquence de résonance par lot de production et inspection visuelle à 100 %. Les services personnalisés comprennent des tailles de filetage non standard (M4, M5, M8), la substitution d'inserts en acier inoxydable (304/316) pour les environnements corrosifs, des alternatives d'élastomère silicone ou EPDM pour des plages de température étendues, un emballage de marque OEM avec options d'étiquetage privé, et des kits de montage pré-assemblés avec des valeurs de couple spécifiées.

Contactez notre équipe d'ingénierie d'application pour discuter de vos exigences spécifiques en matière de duromètre, de charge et d'environnement — consultation de conception gratuite et fourniture d'échantillons disponibles pour les projets OEM qualifiés.
