Résumé:

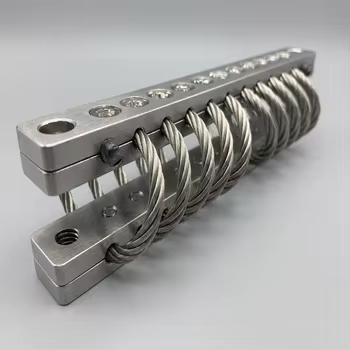

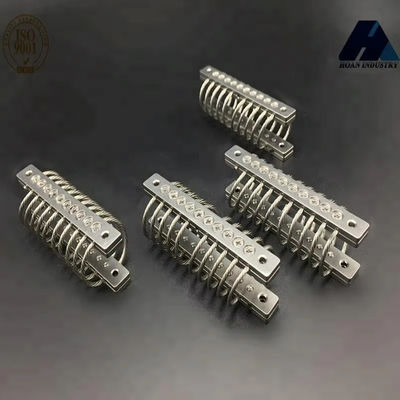

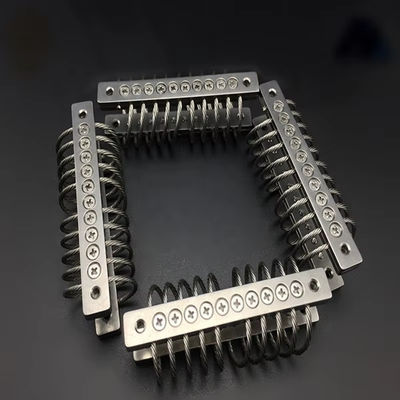

Le JGX-0160E-4.8B redéfinit l'isolation des vibrations du cardan d'UAV en éliminant la maintenance en tant que contrainte de conception. Construit entièrement en acier inoxydable avec des plaques de base électropolies, cet isolateur ne nécessite aucune lubrification, aucun resserrage des boulons et aucun remplacement de composant tout au long de sa durée de vie de plus de 15 ans. L'architecture à double protection en instance de brevet combine une butée mécanique rigide avec un anneau d'amortissement HNBR secondaire, créant un système d'isolation contre les chocs à sécurité intégrée qui protège des charges utiles évaluées à des milliers de dollars. Le modèle 4.8B est doté d'un montage de type B avec une configuration à double barre de montage, offrant une stabilité latérale améliorée pour les caméras de cinéma professionnelles de moyen format. Qualifié aux chocs MIL-STD-810H et testé en fatigue ISO 10813-1 sur 50 millions de cycles, le JGX-0160E-4.8B est spécifié par les entrepreneurs de la défense, les fabricants d'équipements de cinéma et les intégrateurs de drones industriels du monde entier.

Performances de charge verticale

Performance de charge directionnelle à 45°

Performances de charge latérale

Architecture de double protection et ingénierie de fiabilité

L'innovation déterminante du JGX-0160E-4.8B est sa redondancedouble protectionsystème d'isolation des chocs. L'étage principal est constitué de l'élément isolateur du câble métallique lui-même, qui gère les vibrations opérationnelles normales grâce à un amortissement interne par friction sèche. L'étage secondaire s'active uniquement lorsque le déplacement de l'isolateur dépasse 85 % de sa course maximale : un limiteur de surcourse rigide en acier inoxydable s'enclenche, empêchant mécaniquement une déviation supplémentaire. Simultanément, un anneau d'amortissement HNBR (caoutchouc nitrile butadiène hydrogéné) absorbe l'énergie d'impact résiduelle, offrant une caractéristique d'arrêt en douceur qui protège la charge utile des chocs mécaniques violents. Cette architecture à double couche est particulièrement critique pour les cardans de qualité cinéma transportant des ensembles de caméras d'une valeur de plus de 20 000 $, où un seul atterrissage brutal pourrait détruire un équipement irremplaçable.

Lesans entretienla conception est obtenue grâce à trois choix techniques : premièrement, les surfaces en acier inoxydable 304 électropolies éliminent les micro-crevasses où la corrosion s'initie généralement, et la couche d'oxyde passive s'auto-répare si elle est rayée. Deuxièmement, l'élément d'isolation est pré-tendu en usine à 120 % de la charge statique nominale maximale et thermofixé à 350 °C pendant 4 heures. Ce processus de soulagement des contraintes élimine le tassement initial et le desserrage des boulons qui affectent les assemblages de câbles métalliques non traités. Troisièmement, toutes les interfaces de fixation intègrent des rondelles de blocage à ressort hélicoïdales (DIN 127B) et sont pré-appliquées avec un frein-filet anaérobie de résistance moyenne. Le résultat est un isolateur qui peut être installé, serré une fois, puis ignoré pour le reste de la durée de vie opérationnelle du drone.

Procédure d'installation et de mise en service

1. Vérifiez que le poids réel de la charge utile se situe entre 2,4 N et 3,4 N (50 % à 70 % de la charge nominale de 4,8 N) pour un engagement optimal des étages de protection primaire et secondaire.
2. Montez l'isolateur en utilisant la configuration à double barre de type B. La conception symétrique offre une rigidité latérale égale dans les deux directions, essentielle pour des performances équilibrées du cardan.
3. Installez les fixations M4 à 3,0 N·m à l'aide d'une clé dynamométrique calibrée. Serrez dans une séquence croisée pour les configurations de montage à plusieurs boulons.
4. Effectuez un test au sol avant le vol : déviez manuellement la charge utile jusqu'à sa course complète dans les trois axes et vérifiez une résistance douce et progressive, sans grippage ni clic métallique.
5. Enregistrez la date d'installation et le numéro de série. L'isolateur ne nécessite aucun entretien programmé ; une inspection visuelle à intervalles de 500 heures de vol est recommandée pour vérifier tout dommage physique accidentel.

Tests de validation et certification

Les unités de production JGX-0160E-4.8B sont soumises à un protocole de vérification de la qualité en cinq étapes : (1) vérification dimensionnelle de la machine à mesurer tridimensionnelle (MMT) à ± 0,015 mm ; (2) Vérification de la pré-tension sur une cellule de pesée calibrée avec une précision de 0,5 % à pleine échelle ; (3) Caractérisation dynamique sur un agitateur électrodynamique de 10 kN balayant 5-3000 Hz à une accélération d'entrée de 0,5 g ; (4) test de charge d'épreuve fonctionnel à 100 % à une charge nominale de 150 % avec un critère de réussite de zéro déformation permanente ; (5) Échantillonnage de contrôle statistique du processus (SPC) pour la résistance à la corrosion au brouillard salin par lot. Les tests de durée de vie accélérés conformes à la norme ISO 10813-1 confirment une durée de vie en fatigue de 50 millions de cycles à charge nominale, ce qui équivaut à environ 28 000 heures de vol avec des profils de vibration typiques d'UAV. Le produit est certifié ISO 9001 : 2015, CE, RoHS et REACH avec une divulgation complète des matériaux disponible pour la conformité des achats de défense.

Champs d'application

1. Cardans professionnels pour caméras de cinéma et de diffusion
2. Drones de patrouille frontalière et de garde-côte longue endurance
3. Drones pour l’agriculture de précision et la surveillance des cultures
4. Plateformes d'inspection de lignes électriques et de pipelines
5. Drones de recherche atmosphérique et de surveillance météorologique
6. Systèmes tactiques ISR (renseignement, surveillance, reconnaissance)
7. Drones d’inspection des installations pétrolières et gazières offshore
