Isolateurs de vibration de câbles compacts de série GR2

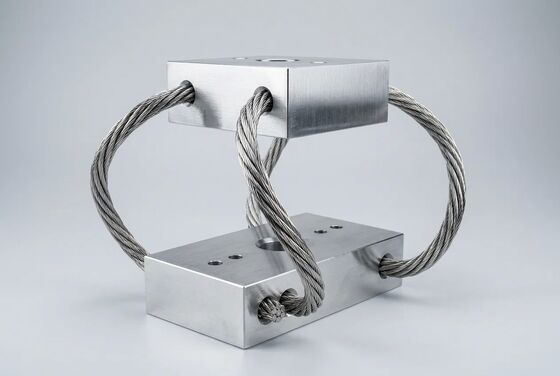

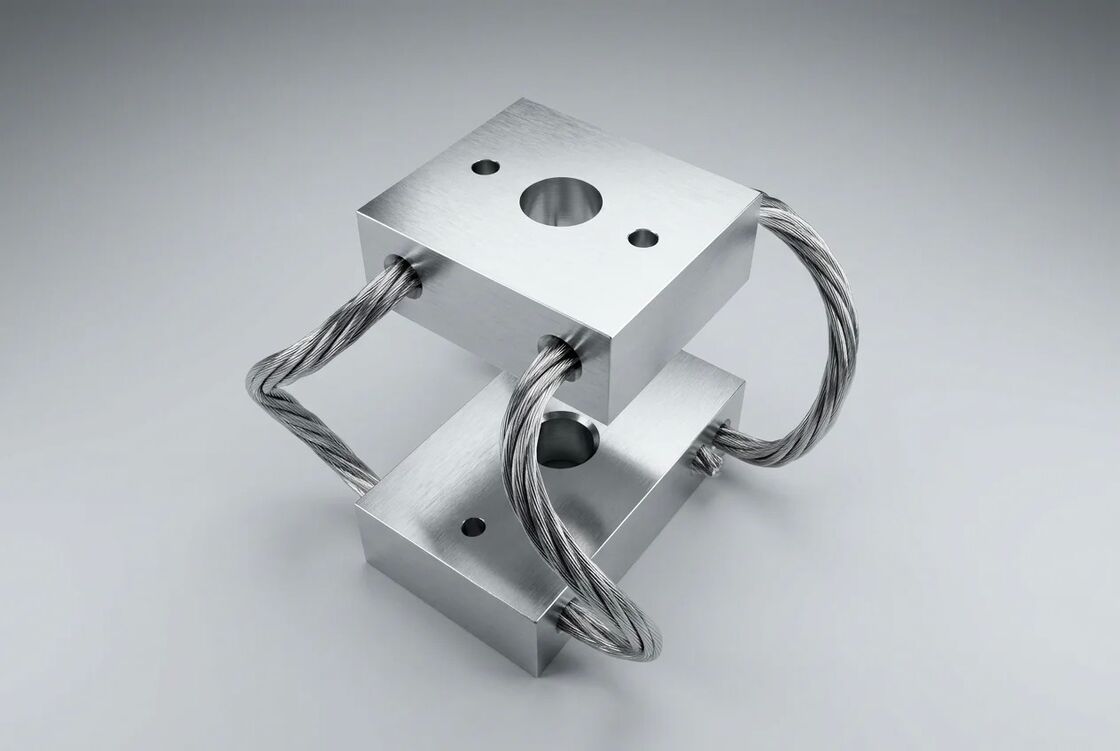

Isolateurs de vibrations à câble métallique compacts série GR2 Amortissement des chocs à 3 axes haute performance

Présentation : La norme de l'industrie pour le cinéma professionnel et les charges utiles lourdes

Alors que la série GR1 constitue la référence en matière d'isolation miniature, l'isolateur de vibrations à câble métallique compact de la série GR2 est conçu pour le niveau supérieur d'équipement professionnel. Spécialement conçue pour supporter le poids et l'inertie des caméras de qualité cinéma (telles que Arri Alexa Mini et RED V-Raptor) et des charges utiles de drones robustes, la série GR2 offre une stabilisation sans compromis dans les environnements les plus exigeants.
Dotée d'une conception hélicoïdale renforcée en acier inoxydable de 1,6 mm de diamètre, la série GR2 offre une capacité de charge et une absorption d'énergie nettement supérieures à celles de ses homologues plus petites, garantissant que les vibrations à haute fréquence et les chocs mécaniques soudains n'atteignent jamais vos capteurs sensibles.

Propositions de valeurs clés

1. Capacité de charge améliorée pour les équipements professionnels
La série GR2 comble le fossé entre les supports miniatures et les isolateurs industriels. Avec un diamètre de fil augmenté à 1,6 mm, il offre le profil d'amortissement parfait pour les cardans professionnels de taille moyenne et les plates-formes stabilisées où la précision est primordiale.
2. Véritable protection omnidirectionnelle à 3 axes
La structure hélicoïdale est intrinsèquement multivecteur. Que le choc provienne d'une chute verticale soudaine, d'une force centrifuge latérale ou d'une accélération longitudinale, le GR2 dissipe l'énergie sur les trois axes simultanément, maintenant ainsi l'équilibre stable de votre équipement.
3. Intégrité des matériaux de qualité aérospatiale
Câble métallique :Acier inoxydable haute résistance SUS304 (résistant à la corrosion).
Barres de retenue :Aluminium aérospatial 6061-T6 avec une finition anodisée dure pour une résistance supérieure à l'usure.

Zéro dégazage :Sa construction 100 % métallique le rend idéal pour les salles blanches, les applications sous vide poussé et les espaces restreints.
4. Résilience environnementale extrême
Contrairement aux isolateurs en caoutchouc qui tombent en panne sous l'effet de la chaleur ou deviennent cassants à des températures inférieures à zéro, le GR2 fonctionne de manière constante de -100°C à +300°C. Il est naturellement insensible aux UV, à l’ozone, à l’huile et aux produits chimiques, ne nécessitant aucun entretien pendant toute la durée de vie de l’installation.

Spécifications techniques (données d'ingénierie)

La série GR2 est le choix hautes performances pour les charges utiles de milieu de gamme, offrant un amortissement supérieur par hystérésis de friction.

Remarque : Toutes les données sont basées sur des configurations standard de diamètre de fil de 1,6 mm. Des hauteurs de boucle personnalisées et des modèles de montage sont disponibles pour l'intégration OEM.
Dimensions de l'interface
Diamètre du fil :1,6 mm
Trou de montage :M3 ou M4 (options filetées standard ou traversantes).
Traitement de surface :Anodisé (argent/noir/personnalisé).

Applications typiques

Cardans de cinéma professionnels :Prise en charge des configurations Arri Mini, RED et Sony Venice sur les plates-formes de véhicules ou les stabilisateurs portables.
Drones robustes :Isolation des vibrations pour les caméras Phase One, les scanners LiDAR lourds et les capteurs multispectraux.
Bases de précision montées sur véhicule :Protéger les caméras PTZ haute résolution et les antennes de communication mobiles sur les terrains accidentés.
Défense et aérospatiale :Protection contre les chocs pour les ordinateurs de vol robustes et les modules de guerre électronique (EW).

Guide d'achat et FAQ

Quelle est la principale différence entre GR1 et GR2 ?
La série GR2 utilise un fil plus épais de 1,6 mm (par rapport au 1,2 mm du GR1), lui permettant de supporter près de 3 fois la charge de la série GR1. Si la configuration de votre caméra dépasse 500 g, le GR2 est le point de départ recommandé.
Comment calculer la rigidité requise ?
Pour les vibrations à haute fréquence (isolation des vibrations), utilisez Kv (vibration rigide). Pour une protection contre les chocs soudains (absorption des chocs), reportez-vous à Ka (rigidité des chocs). Notre équipe d'ingénierie peut fournir une courbe de transmissibilité complète sur demande.
Le GR2 peut-il être monté en angle ?
Oui. Le GR2 est conçu pour les charges de compression, de traction et de cisaillement. Il peut être installé à un angle de 45° pour optimiser l'amortissement pour des profils de mouvement de cardan spécifiques.
