Arrêtez les chocs destructeurs du sol, la dérive des machines et la fatigue du béton à la source

Dans les usines de fabrication à haute production, les machines lourdes comme les presses hydrauliques, les centres CNC, les presses à estampage et les marteaux de forgeage génèrent une énergie cinétique immense.Ces ondes de choc massives se propagent directement dans les fondations en béton de l'installation sous forme de vibrations solides.Au fil du temps, cela conduit à des fissures structurelles, à l'usure rapide de composants de machines coûteux, à une perte critique de la précision des outils et à un bourdonnement acoustique assourdissant qui viole les normes de sécurité industrielle.
Votre installation est-elle confrontée à ces risques opérationnels à haut risque?
Dommages causés au béton et aux bâtiments:Des micro-impacts répétés pulvérisent les dalles de béton, endommagent les colonnes structurelles environnantes et relâchent les boulons ancrés au sol.
Perte de précision des outils:Les vibrations à haute fréquence provoquent le chatter des outils, ce qui entraîne de mauvaises finitions de surface, des trajets de coordonnées CNC mal alignés et des pièces rejetées.
Résonance acoustique sévère:Des ondes de choc à basse fréquence traversent le sol et se ré-irradient sous forme de bruit aérien, provoquant un environnement à décibels élevés et une fatigue de l'opérateur.
La machine marche et le déplacement:Des équipements lourds non ancrés dérivent lentement de leur emplacement, menaçant la sécurité des opérateurs et coupant les lignes d'alimentation.
Les tampons d'absorption de choc en caoutchouc pour machines-outils lourdes de type Hoan 100611 offrent une solution de découplage professionnelle sans compromis.Cette série combine l'élasticité élevée du caoutchouc naturel vulcanisé haut de gamme avec la rigidité extrême d'une plaque d'acier structurel Q235 intégrée.

Galerie de produits

La série Hoan 100611 est conçue pour supporter des charges statiques immenses et des chocs dynamiques sévères, avec une structure à double face unique pour offrir une stabilité et des performances de découplage maximales.

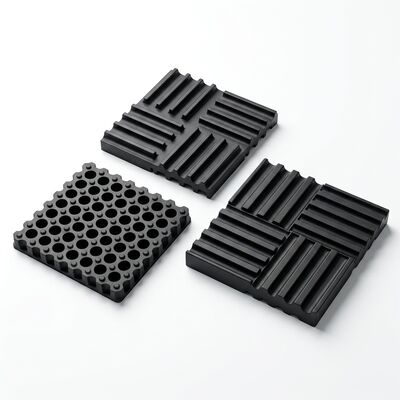

1. Hoan 100611 Plaquette d'absorption de choc lourde (configuration standard)

La surface supérieure fournit une interface uniforme et rigide pour répartir le poids du pied de la machine, empêchant la concentration de la contrainte locale et assurant un alignement parfait.(Figure 1: ALJ48 Machine-outil en caoutchouc pour appareils lourds Amortisseur de choc Disposant d'un caoutchouc naturel vulcanisé pour appareils lourds avec un renforcement structural interne en acier.)

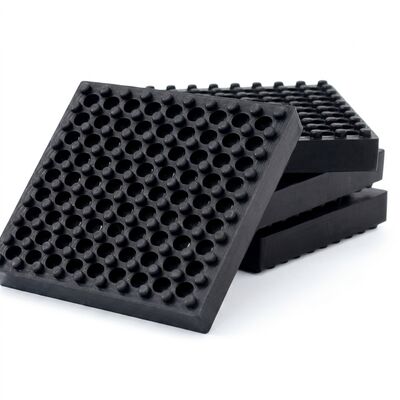

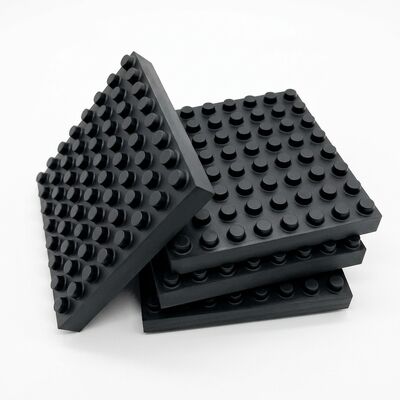

2. Profil inférieur de haute performance vue d'installation pratique
Une vue rapprochée mettant en évidence le profil inférieur de conception avancée, montrant la matrice de chambre pneumatique à trou profond, des saillies antidérapantes,La flexibilité de l'installation dans le monde réel sous les machines et équipements lourds.(Figure 2:Profil de fond conçu - Les gobelets sous vide à trou profond multi-points et les saillieuses piégent des poches d'air pour multiplier l'efficacité d'amortissement tout en offrant une adhérence latérale maximale.)

Caractéristiques clés

Plaque d'acier de structure Q235 intégrée:La plupart des plaquettes en caoutchouc massif souffrent de stress localisé sévère, de renflement et de déchirure par cisaillement sous les supports de machines lourdes.plaque d'acier Q235 sablé dans son noyauCet inserteur fonctionne comme un équilibreur de charge, répartissant les forces verticales massives uniformément sur l'ensemble du corps en élastomère, empêchant les défaillances de cisaillement et garantissant que la machine reste parfaitement plane.
Le fond de protrusion à trou profond avancé:La surface inférieure est conçue avec une matrice de trous de relief cylindriques profonds entourés de saillie concentrique surélevée.
a. Optimisation du facteur de forme:Comme le caoutchouc est pratiquement incompressible par volume (o ≈ 0,5 ratio de Poisson), il nécessite de l'espace pour se gonfler.
b. Atténuation des chocs pneumatiques:L'air emprisonné dans les cavités profondes agit comme un ressort d'air secondaire.absorbant les ondes de choc de grande amplitude et bloquant la propagation du son.
c. Emprise à haut frottement:Les saillies du périmètre agissent comme des bordures d'aspiration pour une utilisation lourde,multiplication de la friction statique et de l'entrelacement mécanique avec les sols en béton pour éliminer la dérive de la machine sans adhésifs chimiques agressifs.
Adaptabilité à une charge extrême (30 kg à 6000 kg):La série Hoan 100611, qui comprend cinq modèles distincts, offre une gamme d'applications incroyablement large.Les dimensions physiques et les capacités nominales sont parfaitement adaptées à vos besoins techniques spécifiques..
Élastomère à haute amortissement, de qualité industrielle:Formulé à partir d'un composé de caoutchouc naturel (NR) vulcanisé au soufre de haute qualité, ce tampon offre une élasticité exceptionnelle et un faible glissement.et l'humidité, garantissant une durée de vie supérieure à 10 ans sous charge continue.

Spécifications détaillées

Le tableau ci-dessous présente les paramètres techniques précis de la famille de produits Hoan 100611.Ces valeurs sont certifiées pour soutenir les calculs structurels professionnels et la planification de l'installation des machines.:

4 Méthodes d'installation professionnelles

Pour s'adapter aux différentes conceptions de machines, aux différents types de planchers et aux différents vecteurs de force dynamiques, la série Hoan 100611 prend en charge quatre configurations d'installation distinctes et testées sur le terrain:
Méthode 1:Mise directe sous le pied
Portée de l'application:Idéal pour les tours CNC, les fraiseuses, les tapis roulants commerciaux et les équipements auxiliaires des usines avec des forces latérales minimales et sans nécessité d'ancrage mécanique rigide.
Procédure:
a. Nettoyer soigneusement la surface du sol en béton, en veillant à ce qu'elle soit exempte de grains en vrac, d'eau et d'huile de coupe.
b. Soulever le pied de la machine à l'aide d'une prise hydraulique ou d'un portique.
c. Faites glisser le tampon Hoan 100611 directement sous le centre du support de nivellement ou de la jambe de support de la machine.en veillant à ce que le pied soit droit sur la partie supérieure plate du tampon sans.

Méthode 2:Ancrage par boulonnage au sol

Portée de l'application:Conçus pour les machines qui subissent des forces de côté à côté modérées, telles que les mélangeurs industriels à couple élevé, les ventilateurs et les pompes à commutation.
Procédure:
a. Placez la plaque Hoan 100611 sous la jambe de la machine et marquez le point central sur le plancher de béton. b. Mettez la plaque de côté, forez un trou pilote dans le béton,et insérer un boulon d'ancrage de plancher d'expansion lourd.
c. Réaligner la plaque Hoan 100611 sur le boulon d'ancrage.
d. Installez un collier d'isolation en caoutchouc souple et performant sur le flanc de montage de la machine afin d'éviter un contact direct métal-métal ("pont acoustique").
e. Faire passer le boulon de la structure à travers le trou de montage de la machine et la machine à laver en caoutchouc, puis le brancher dans l'ancrage de dilatation du plancher.Resserrer à la spécification pour établir une liaison résistante à l'isolation par vibration.

Méthode 3: Empilage en série à plusieurs couches
Portée de l'application:Conçus pour les appareils d'essai scientifique ou médical très sensibles, les tables optiques haute résolution,ou équipement nécessitant une déviation statique extrême et des fréquences naturelles ultra-faibles (pour isoler les vibrations micro-séismiques de basse fréquence).
Procédure:
a. Placez le premier tampon Hoan 100611 directement sur la dalle de béton.
b. Placez une feuille d'acier galvanisé à chaud de 3 à 5 mm d'épaisseur (coupée pour correspondre à l'empreinte LxW exacte du tampon) au-dessus du premier tampon. Cette feuille agit comme un diviseur structurel.Placez un deuxième tampon Hoan 100611 sur le dessus de la feuille de séparateur en acier.d. Répétez selon les besoins (jusqu'à 3 couches empilées). Les tôles d'acier intermédiaires répartissent les contraintes de compression, empêchent la flexion de l'élastomère et maintiennent l'assemblage stable en rotation sous des charges élevées.

Méthode 4: Ancrage au sol avec limitateur de périmètre
Portée de l'application:Obligatoire pour les machines soumises à des chocs latéraux sévères et à grande vitesse et à des forces de cisaillement horizontales massives, telles que les presses d'estampage, les cisailles d'estampage à grande vitesse et les machines de forgeage hydraulique.
Procédure:
a. Installez les plaquettes Hoan 100611 directement sous le cadre de base de la machine principale selon la méthode 1 pour gérer l'immense compression verticale statique et dynamique.
b. Installer des limitateurs ou "arrêts" en acier rigides indépendants sur le plancher en béton entourant immédiatement les quatre coins du cadre de la machine.
c. Fixer ces limiteurs de périmètre au sol à l'aide de boulons d'ancrage mécaniques de grande capacité.Insérer une couche de rembourrage en caoutchouc à haute durabilité ou un tampon vertical Hoan 100611 entre les limites de périmètre en acier et le cadre de la machineIl absorbe des forces d'inertie latérales massives lors des inversions de course, tout en empêchant la machine de sauter, de marcher ou de basculer.

Applications universelles

La série Hoan 100611 est approuvée dans le monde entier pour des projets industriels, commerciaux et d'ingénierie structurelle à haute intensité:
Centres d'usinage CNC de précision:Les tourneaux, les fraiseuses, les broyeurs et les machines de décharge électrique (EDM) nécessitant une stabilité dimensionnelle inférieure à un micron.
Pour les appareils de fabrication des matières premières:Il isole les ondes de choc dynamiques cycliques massives, protégeant la dalle de l'usine et empêchant la transmission des vibrations aux bureaux voisins.
Machines et appareils pour la forge hydraulique:Absorbe les pics de charge verticaux de grande amplitude, protégeant les fondations des fissures dues à la fatigue.
Les tapis roulants de gymnastique:Il isole les chocs répétitifs par les pieds, empêchant ainsi que des coups de tambour sévères se propagent vers les plafonds résidentiels ou les bureaux adjacents.
Équipement de flexion de tisserand:Absorbe les forces mécaniques soudaines de refroidissement générées par la fracture des plaques métalliques et les cycles de flexion à couple élevé.
Salles d'installation de climatisation lourdes:Découpe les refroidisseurs d'eau de plusieurs tonnes, les tours de refroidissement industrielles et les compresseurs d'air rotatifs lourds.
