Hoan 100301 Modulaire caoutchouc coussinets isolants contre les vibrations carreaux anti-vibration tapis de gaufre

Hoan 100301 Modulaire caoutchouc coussinets d'isolation contre les vibrations

Éliminer les vibrations mécaniques sévères et la pollution sonore des structures

Dans les bâtiments commerciaux modernes et les installations industrielles lourdes, le bruit provenant des structures est un défi d'ingénierie persistant et coûteux.Les chocs du compresseur réciproque sont transférés directement dans les sols en béton.Cette énergie se déplace sous forme d'ondes sonores solides à travers les colonnes du bâtiment, vibrant des plans d'étage entiers, provoquant des plaintes de bruit, des joints de tuyauterie desserrés et des équipements de haute précision perturbés.
Si vous avez affaire à:
Transmission du bruit structurel: bruit de basse fréquence qui se propage des pièces d'équipement mécanique à travers les dalles dans les bureaux ou les espaces résidentiels.
Stress des joints des tuyaux HVAC: vibrations sévères dans les pompes à eau ou les refroidisseurs provoquant une fatigue des tuyaux, entraînant des fuites de fluide et des fissures de soudure.
Perte d'étalonnage de l'instrument: Balances de laboratoire délicates ou capteurs optiques enregistrant des vibrations au sol, donnant lieu à des relevés peu fiables.
Les tampons d'isolation modulaires Hoan 100301 représentent la solution de découplage professionnelle ultime.Cette série de plaquettes "waffle" lourdes utilise un, configuration empilée pour absorber l'énergie structurelle et réaliser des opérations de machines silencieuses.

Galerie de produits

Notre série 100301 est dotée d'une gaufre à double face conçue pour empêcher les glissements, augmenter la déviation dynamique et garantir une répartition uniforme de la charge.

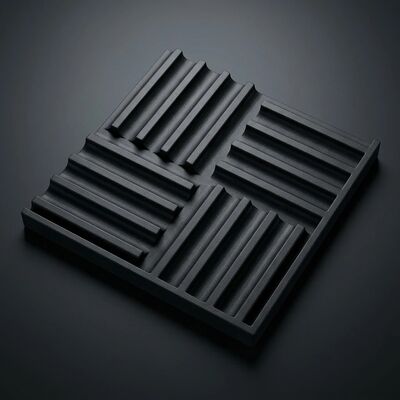

1. Hoan 100301 Pad de vibration en caoutchouc modulaire (configuration standard)

Doté d'une texture de gaufre de haute performance qui crée des poches de vide multidirectionnelles, ce tampon offre une résistance à la friction statique et à l'isolation contre les chocs.(Figure 1:Hoan 100301 Waffle Anti-Vibration Rubber Pad - caoutchouc naturel moulé de précision avec des joints modulaires d'embrayage pour une dimensionnalité flexible.)

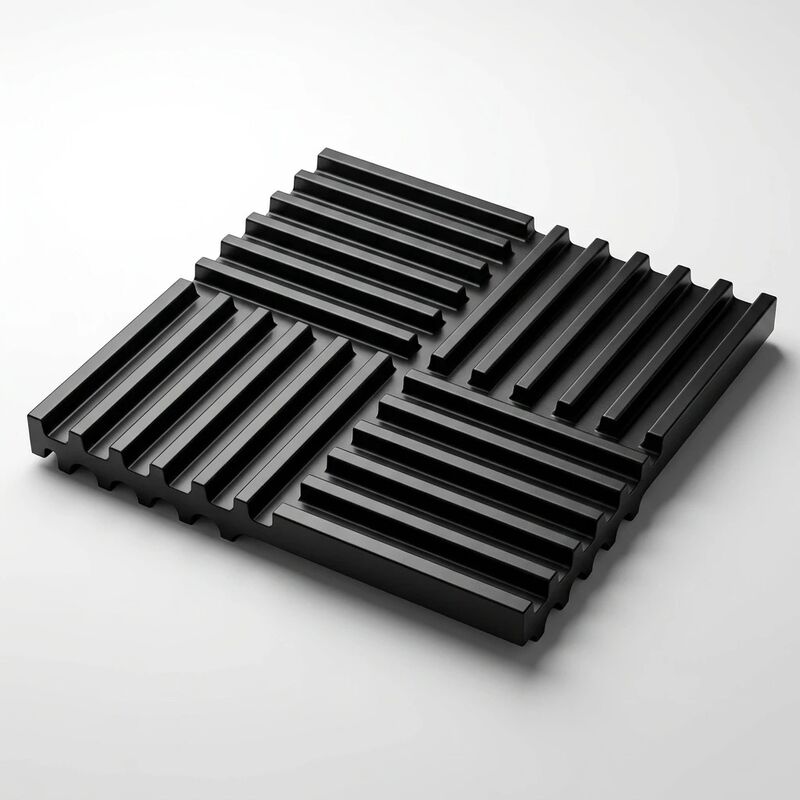

2Surface de la grille et détails de la qualité du matériau

Une vue rapprochée mettant en évidence notre élastomère vulcanisé de haute qualité, présentant une épaisseur de paroi constante et une résistance à la déchirure élevée conçue pour des environnements structurels exigeants.(Figure 2: Détails du profil de surface - La grille de gaufres Thedense assure des caractéristiques de cisaillement optimales et empêche l'accumulation d'humidité ou d'huile sous le tampon.)

Caractéristiques clés

Conception modulaire de carrelage à verrouillage:L'empreinte standard de bloc unique mesure 85 mm x 85 mm x 20 mm.Les blocs individuels peuvent être reliés de manière transparente dans des tapis plus grands pour s'adapter à n'importe quelle base d'équipement ou coupés sur place avec un couteau d'utilité sans perdre la stabilité du bord ou la capacité de charge..
Performance multicouche empilable (1 à 4 couches):L'isolation des vibrations est facilement évolutive. Le 100301 prend en charge des installations empilées jusqu'à 4 couches de hauteur (hauteurs globales: 20 mm, 43 mm, 66 mm et 89 mm).En insérant des plaques d'acier galvanisé de 3 mm entre les couches pour répartir les charges de compressionLe système réduit sa fréquence naturelle à 5,3 Hz pour une protection maximale contre les basses fréquences.
Formule de caoutchouc naturel à haut amortissement:Le mélange spécifique de NR ( caoutchouc naturel), néoprène ou EPDM offre une dissipation d'énergie supérieure.et refroidisseurs industriels.Nomenclature/partieSystème de numérotation
Le premier chiffre (dureté):Par exemple, 6 représente 60 Shore A (Standard). 4 souple (40 Shore A) ou 8 extrêmement rigide (80 Shore A) sont personnalisables.
Deuxième chiffre (blocs):Définit la configuration d'empreinte (1 = 1 bloc, 2 = 2 blocs, 4 = 4blocs, 6 = 6 blocs,8 = 8 blocs).
Troisième chiffre après le trait d'union (couches):Spécifie le nombre de couches empilées (1 à 4 couches, séparées par des plaques de répartition de charge de 3 mm).

Résistance élevée à l'environnement chimiqueFormulé pour résister aux rayons UV, à l'ozone, aux moisLa durée de vie de l'appareil est de plus de 10 ans dans des environnements difficiles.

Spécifications détaillées (série Hoan 100301 - dureté 60 Shore A)

Le tableau ci-dessous détaille les spécifications techniques complètes pour la famille de produits standard 40, 60 et 80 Shore (en utilisant 60 Shore A comme référence).Ces paramètres sont entièrement certifiés pour assurer des calculs mécaniques fiables:

Applications techniques

Les compresseurs de vibration modulaires Hoan 100301 sont de confiance dans le monde entier par les consultants en acoustique, les entrepreneurs de l'EPM et les constructeurs de machines pour isoler à la fois le bruit des machines à haute fréquence et les chocs lourds à basse fréquence.
Les tours de refroidissement des systèmes CVC:Idéal pour placer sous le toit des unités de traitement de l'air (AHU), des refroidisseurs et des condensateurs d'évaporation pour empêcher les vibrations d'écho à travers les structures en béton.Pompes à eau de circulation à grand volume et centrifugeuses à découplage, protégeant les tuyaux structurels de la fissuration par fatigue.
Pour les appareils de traitement de l'airAbsorbe les forces verticales et horizontales déséquilibrées à haute énergie, stabilisant les glissements du compresseur sans ancrage rigide au sol.
Des lits de laboratoire délicats:Protège les microscopes électroniques à grossissement élevé, les machines de mesure des coordonnées (CMM) et les tables optiques des vibrations du sol ambiant.
Salles flottantes architecturales et acoustiques:Utilisé fréquemment dans la construction des étages de théâtre, des salles de générateur d'hôtel, des studios d'enregistrement et des salles d'usine mécanique pour établir un découplage acoustique à haut rendement.
