JGX-0956A-75A Isolateur de vibration par câble métallique pour équipements aérospatiaux et militaires à rigidité non linéaire

Série JGX-0956A

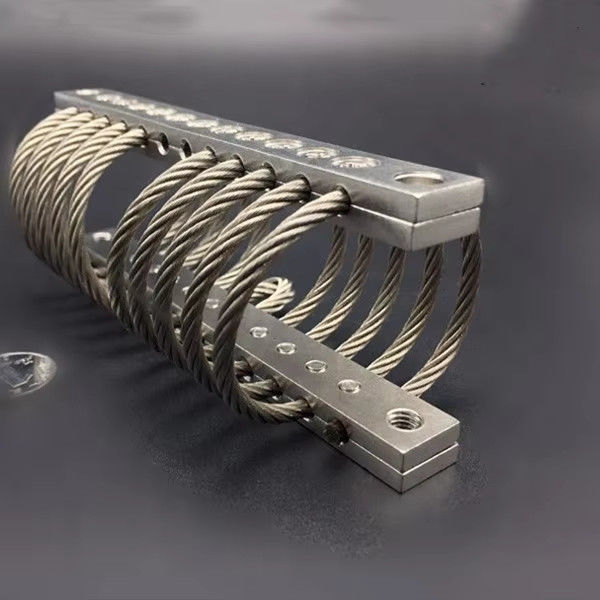

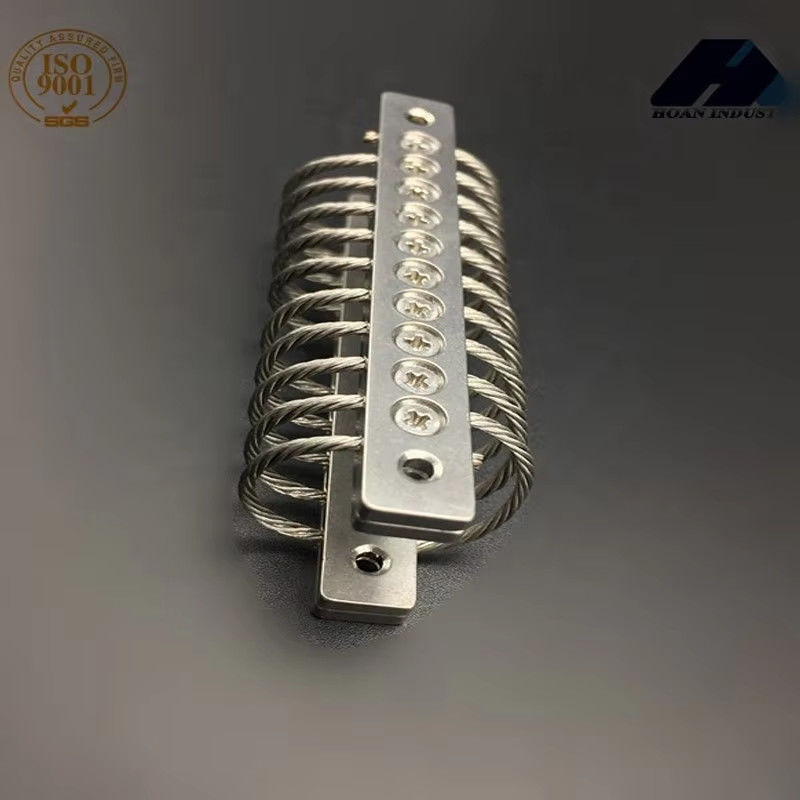

Les isolateurs de vibrations à câble métallique de la série JGX-0956, développés par Xi'an Hoan Microwave Co., Ltd., répondent aux exigences de contrôle des vibrations des instruments de précision, de l'aérospatiale et des équipements militaires. Fabriqués par enroulement hélicoïdal à tension constante de câbles en acier inoxydable à haute résistance, ils établissent un système mécanique intégrant "déformation flexible pour s'adapter aux charges dynamiques + support rigide pour assurer la stabilité structurelle."

Cette structure dissipe l'énergie grâce à l'amortissement par frottement microscopique entre les fils d'acier, se distinguant du mécanisme d'amortissement viscoélastique des isolateurs en caoutchouc traditionnels et convenant ainsi mieux aux scénarios de vibrations à large bande.

Grâce à sa caractéristique de rigidité non linéaire, le produit réalise une isolation efficace des vibrations dans la plage de hautes fréquences de 50 à 2000 Hz. Vérifié par des tests tiers (conformément à la méthode d'essai de vibration de la norme GJB 150), sa transmissibilité des vibrations est ≤10 % (équivalent à une efficacité de réduction des vibrations de ≥90 %), atténuant efficacement les perturbations à haute fréquence telles que les chocs de démarrage des équipements et le rayonnement des dispositifs électromagnétiques externes.

Ayant réussi les tests environnementaux selon la norme militaire GJB 150-2009, après 3 cycles de température entre -55°C (isolation de 4 heures) et 150°C (isolation de 4 heures), le taux de décroissance de la rigidité reste ≤8 % et la fluctuation du rapport d'amortissement est ≤10 %, assurant la stabilité des performances dans des conditions de fonctionnement extrêmes (par exemple, radars de plateau, systèmes de navigation inertielle aéroportés).

Pourquoi nous choisir

* Pas de fluage ni de vieillissement.
* Amortissement interne élevé.
* Très large plage de températures.
* Grande variété de raccords possibles.
* Prototypage rapide et économique.
* Construction extrêmement robuste et longue durée de vie.
* Excellente isolation combinée des chocs et des vibrations.
* Non affecté par les agents chimiques, l'eau de mer, l'ozone, les rayons UV

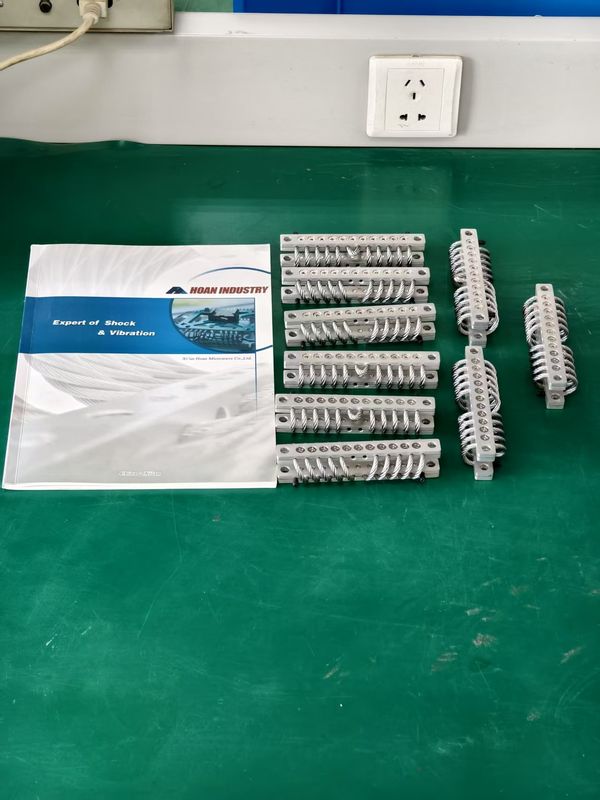

Photos des clients
