JZP-4.0B Amortisseur en caoutchouc avec fente anti-rotation, géométrie, revêtement sec à faible friction, support isolant

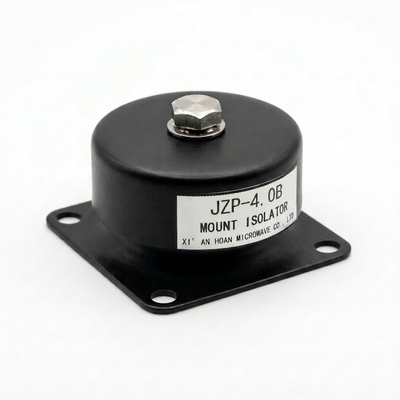

Amortisseur en caoutchouc JZP-4.0B

Le JZP-4.0B est un amortisseur en caoutchouc assemblé de la série JZP-B fabriqué par Xi'an Hoan. L'unité supporte une charge nominale de 4,0 kg et combine un noyau à ressort en acier avec un élément élastomère moulé. Installé entre une source vibrante et son support, il absorbe les chocs et réduit les vibrations transmises, éloignant le bruit transmis par la structure des sols, des cadres et des boîtiers. Les points de montage typiques comprennent les ensembles de véhicules, les machines générales, les moteurs, les compresseurs, les ventilateurs et les pompes.

Géométrie de la fente anti-rotation et revêtement sec à faible friction

Géométrie de la fente anti-rotation. Le boîtier du JZP-4.0B est usiné avec des fentes qui s'engagent avec des clavettes correspondantes sur la face de montage. Lorsque l'isolateur est boulonné, les fentes maintiennent le boîtier et la colonne élastomère dans une orientation fixe autour de l'axe de montage, de sorte que le couple de l'équipement ou les charges latérales pendant le service ne peuvent pas faire pivoter l'isolateur hors de sa position. La charge reste donc sur l'axe conçu et la rigidité nominale de l'unité est préservée.

Revêtement sec à faible friction. Les faces de glissement du JZP-4.0B sont dotées d'un revêtement sec qui maintient la friction de contact faible sans lubrifiants liquides. Le revêtement reste efficace sur toute la plage de température de fonctionnement de l'isolateur, ne collecte pas de poussière ou de gravier, et réduit le mouvement de glissement-blocage lorsque l'équipement supporté se dilate, se contracte ou vibre. Cela maintient les forces transmises stables et simplifie la maintenance.

Données du modèle (JZP-4.0B)

Les valeurs ci-dessous sont tirées de la ligne JZP-4.0B de la fiche technique JZP-B.

Paramètres dimensionnels

Le JZP-4.0B suit la disposition JZP-B. La ligne ci-dessous donne les valeurs dimensionnelles de la disposition JZP-B (D, H, h, A, B, d1, MG et R) utilisées par le JZP-4.0B.

Applications

Le JZP-4.0B convient aux points de montage où le couple ou les charges latérales ont tendance à faire pivoter l'isolateur, tels que les moteurs et les boîtes de vitesses dans les véhicules et les navires, les groupes électrogènes, les pompes, les ventilateurs et les compresseurs. Les faces revêtues à faible friction conviennent également aux équipements soumis à une dilatation thermique, où le support doit permettre un léger mouvement de glissement sans transférer de force supplémentaire.
