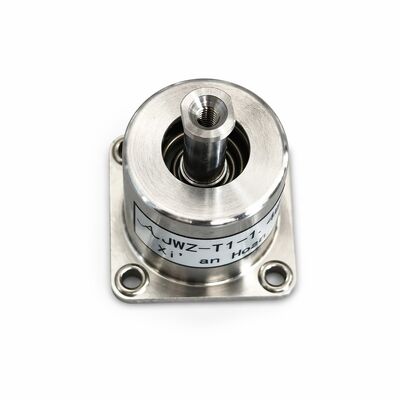

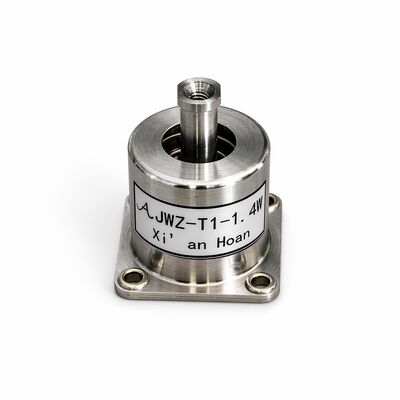

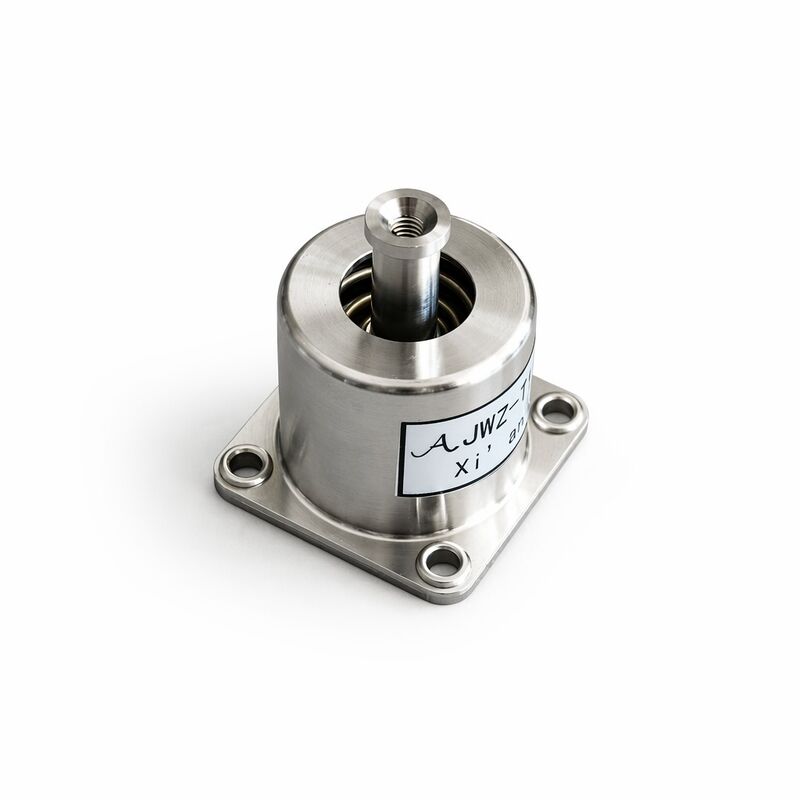

Le HOAN JWZ-T1-1.4W est un isolateur de vibrations compact développé pour les équipements légers qui nécessitent un support contrôlé dans des conditions de vibrations et de chocs.

Avec une charge nominale de 1,4 kg et une plage de charge de fonctionnement de 1,2 à 1,6 kg, ce modèle convient aux installations où le poids de l'équipement, l'espace de montage et le déplacement doivent être soigneusement contrôlés.

L'isolateur offre une capacité de mouvement dans les directions verticale et horizontale, contribuant ainsi à réduire la transmission des vibrations mécaniques aux composants sensibles. Sa structure de montage compacte le rend également adapté aux équipements disposant d'un espace d'installation limité.

Présentation du produit

Le JWZ-T1-1.4W est conçu pour fournir une isolation vibratoire fiable pour les petits instruments, les assemblages électroniques et les appareils de précision.

Son déplacement nominal atteint 6 mm dans la direction Z et 3 mm dans la direction XY, permettant à l'isolateur de répondre aux vibrations et aux mouvements provenant de plusieurs directions. Le modèle a une fréquence de résonance spécifiée de 10 Hz et a été évalué sous un test de choc de 5 g.

Le produit peut fonctionner dans une plage de températures allant de -45 °C à +75 °C, ce qui permet une utilisation dans des environnements soumis à des variations de température considérables.

Diagramme structurel

Paramètres techniques

Courbe de vibration et courbe de choc

Applications typiques

Le JWZ-T1-1.4W peut être envisagé pour les équipements légers tels que :

•Instruments de précision
•Modules électroniques compacts
•Petits appareils de communication
• Équipements de surveillance et de détection
•Ensembles optiques ou d'imagerie
•Matériel de laboratoire
•Modules de contrôle
•Appareils de mesure
• Électronique aéroportée légère
•Petits assemblages électroniques industriels

La sélection finale du modèle doit être basée sur le poids total de l'équipement, le nombre d'isolateurs, le centre de gravité, la direction de montage et les conditions réelles de vibrations ou de chocs.
