Amortisseur en caoutchouc JZP-6.0 à large plage de température pour le filtrage des micro-vibrations et l'amortissement pour équipements de précision

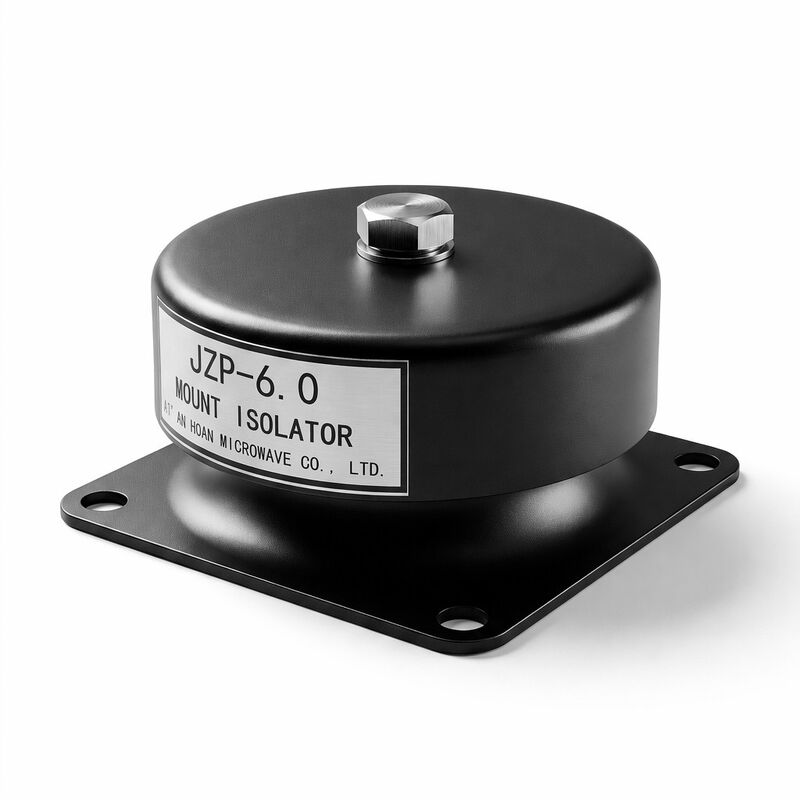

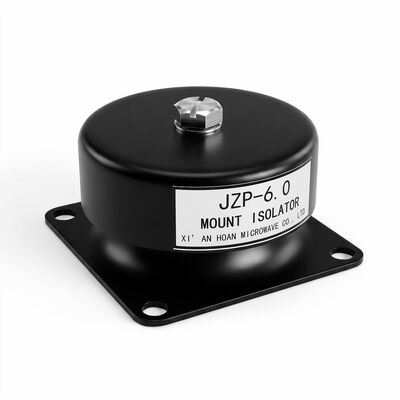

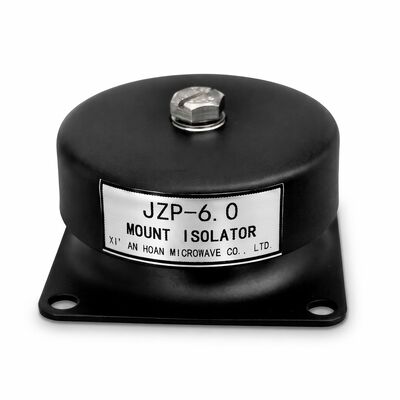

Amortisseur en caoutchouc JZP-6.0 à large plage de température — Isolation de précision conçue pour les conditions extrêmes

Le JZP-6.0 est spécialement conçu pour les applications où l'isolation des vibrations doit fonctionner de manière constante sur uneLarge plage de température allant de -40°C à +120°C. Les supports en caoutchouc standard subissent un raidissement important à des températures inférieures à zéro et un ramollissement excessif dans les environnements à haute température, entraînant un comportement d'isolation imprévisible. Le JZP-6.0 surmonte cela grâce à une formulation de composé NR/SBR thermiquement stabilisé qui maintient une dureté Shore A de 55±5 sur toute la fenêtre de fonctionnement thermique, garantissant des caractéristiques d'amortissement prévisibles quelles que soient les conditions ambiantes.

Ingénierie de stabilité thermique

La clé de la résilience thermique du JZP-6.0 réside dans l'optimisation de sa densité de réticulation et de son package d'antioxydants. Un système de vulcanisation semi-EV (vulcanisation efficace) produit des liaisons monosulfidiques et disulfidiques avec une stabilité thermique supérieure par rapport aux réseaux polysulfidiques conventionnels. Combiné à un mélange synergique d'antioxydants de phénols encombrés et de stabilisants phosphites, le composé résiste à la dégradation oxydative à des températures élevées tout en maintenant l'élasticité du caoutchouc aux températures froides extrêmes. La température de transition vitreuse est supprimée en dessous de -50°C grâce à l'incorporation sélective de plastifiants, empêchant la fragilité à basse température.

Filtrage des micro-vibrations pour les capteurs

Les instruments sensibles — y compris les interféromètres laser, les microscopes électroniques, les machines de mesure tridimensionnelles et les réseaux de capteurs basés sur MEMS — nécessitent une isolation des vibrations ambiantes avec des amplitudes de déplacement aussi faibles que 0,01 mm. Le JZP-6.0 offreFiltrage des micro-vibrations pour les capteurs grâce à son profil de rigidité dynamique précisément réglé. Aux fréquences supérieures à 30 Hz, la transmissibilité descend en dessous de 0,1, atténuant efficacement les micro-vibrations à haute fréquence générées par les moteurs, les pompes et la circulation à proximité. Le support agit comme un filtre mécanique passe-bas, ne laissant passer que la charge gravitationnelle statique tout en bloquant l'énergie vibratoire sur le spectre de fréquences pertinent pour la mesure de précision.

Spécifications dimensionnelles et mécaniques

Matrice de performance dépendante de la température

Performance d'isolation des micro-vibrations

Directives d'intégration des capteurs et instruments

• Pour les tables optiques et les plateformes laser : configuration de montage à 4 points avec la charge répartie uniformément à ±5 % sur tous les supports
• Pour les machines à mesurer tridimensionnelles et les postes d'inspection : isoler l'ensemble de la cellule de mesure, y compris la masse combinée de la pièce et du montage
• Pour les enceintes de test de capteurs MEMS : le support est positionné entre la source de vibration (structure du sol/du bâtiment) et la plaque de montage du capteur
• Dégagement minimum autour du support : 15 mm radial pour une déflexion latérale illimitée
• Gestion des câbles : assurez-vous que les câbles des capteurs incluent des boucles de service qui ne créent pas de chemins de transmission de vibrations parallèles contournant le support

Tests et validation environnementaux

Chaque variante de conception JZP-6.0 subit : un vieillissement thermique de 1 000 heures à 120 °C avec vérification périodique de la rigidité dynamique ; des tests de trempe à froid à -40 °C pendant 72 heures suivis d'une mesure de la résilience aux chocs ; un choc thermique cyclique de -40 °C à +120 °C (100 cycles, séjour de 30 minutes) ; et une exposition au brouillard salin selon ISO 9227 pendant 96 heures sur la base zinguée. Des certificats de lot documentant ces résultats de test sont conservés dans le système de gestion de la qualité et disponibles pour audit client.

Industries et applications

Le JZP-6.0 est déployé dans les châssis de support de lithographie de semi-conducteurs, l'isolation des postes d'inspection optique, l'amortissement des centrifugeuses de laboratoire, les bases d'équipements d'imagerie médicale, la mise à niveau des machines-outils CNC de précision et le contrôle des vibrations des chambres d'essai environnementales. Toute application où les fluctuations de température coïncident avec des exigences d'isolation des vibrations rigoureuses — des équipements logistiques de stockage à froid aux laboratoires de métrologie adjacents aux fonderies — bénéficie de l'enveloppe de performance thermiquement invariante du JZP-6.0.
