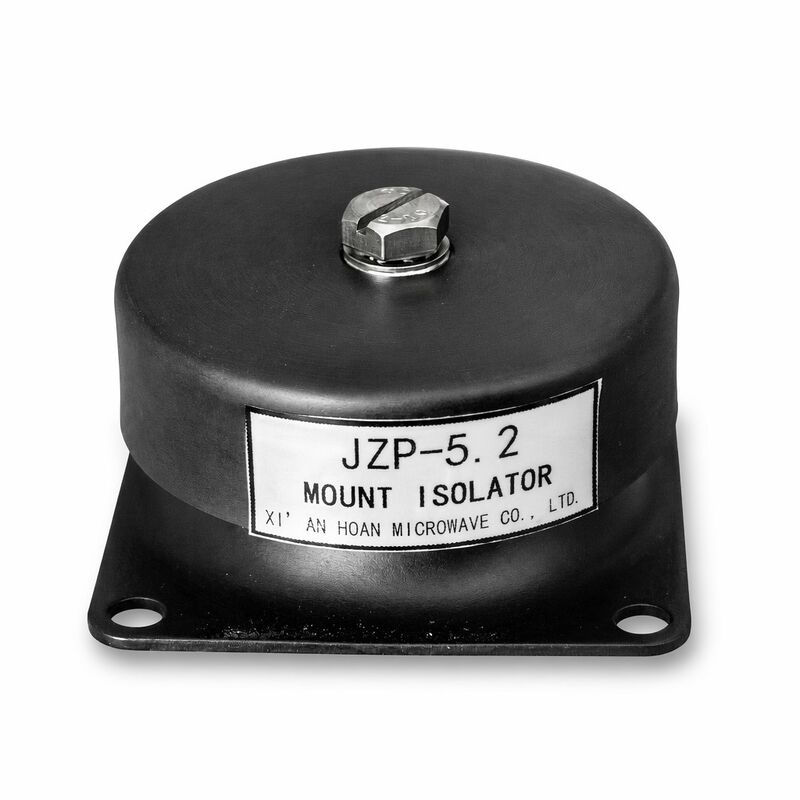

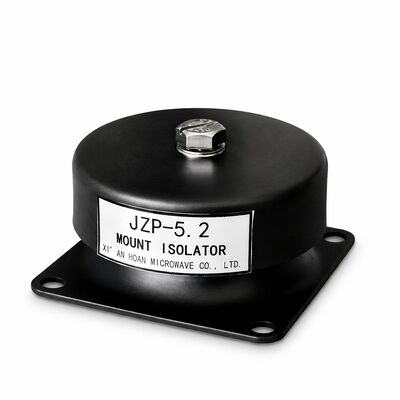

Goujon chanfreiné résistant à la Corrosion, support d'isolateur de vibrations en caoutchouc, support d'amortisseur pour un filetage de précision, JZP-5.2

Quand le caoutchouc survit au boulon — Le mode de défaillance négligé

Demandez à tout ingénieur de maintenance qui gère une flotte d'unités CVC sur toiture ou de stations de pompage côtières : l'élément en caoutchouc d'unSupport antivibratoire ne tombe presque jamais en premier. Ce qui tombe en premier, c'est le goujon. Il rouille. L'écrou se bloque. Les filets se grippent lors du démontage. Et ce qui aurait dû être un remplacement d'équipement de 20 minutes devient un travail de 3 heures impliquant une meuleuse d'angle, de l'huile pénétrante, un chalumeau et — dans les pires cas — le perçage du goujon cassé et le taraudage du trou de montage. Le JZP-5.2Support isolant a été conçu pour garantir que le composant qui se dégrade le plus rapidement — la quincaillerie métallique — dure aussi longtemps que le caoutchouc qu'il supporte.

Galvanisation alliage Zn-Ni — L'avantage de corrosion 5x par rapport au zinc standard

La galvanisation standard au zinc (ASTM B633, Type II ou III, Fe/Zn 5-8 μm) est le revêtement de fixation par défaut pour les supports antivibratoires industriels en caoutchouc depuis des décennies. Il fonctionne assez bien à l'intérieur. À l'extérieur ou dans des atmosphères corrosives, il est manifestement inadéquat. Le JZP-5.2Support antivibratoire en caoutchouc remplace le zinc de commodité par un système de placage en alliage zinc-nickel (Zn-Ni) alcalin contenant 12-15 % de nickel en poids dans le dépôt, avec une couche de passivation au chrome trivalent et un joint lubrifiant intégral à film mince. La différence de performance n'est pas incrémentale — elle est catégorique :

Pour l'utilisateur final, la signification pratique est simple : sur une unité de condensation sur toiture à 500 mètres de l'océan dans un climat subtropical, les goujons plaqués zinc standard présentent une rouille rouge visible en 8 à 12 mois. Les goujons JZP-5.2 Zn-Ni restent exempts de corrosion pendant plus de 4 ans dans des conditions identiques — égalant ou dépassant l'intervalle de service attendu de l'élément en caoutchouc lui-même.

Géométrie d'entrée de goujon chanfreinée — Pourquoi 30 degrés comptent

Les fixations filetées ne sont auto-centrantes que lorsqu'elles commencent droites. Une extrémité de goujon coupée à angle droit n'offre aucun guidage — le premier filet interne de l'écrou entre en contact avec le premier filet externe du goujon en un seul point, et si l'alignement angulaire est décalé de plus d'environ 1,5 degré pour un filetage M10 grossier, l'écrou se croisera plutôt que de se corriger. Dans les conditions de terrain — travailler au-dessus de sa tête, se faufiler autour d'un carter de compresseur, porter des gants, dans un éclairage faible — un goujon coupé à angle droit est un incident de filetage croisé qui ne demande qu'à se produire.

Le JZP-5.2Support antivibratoire est doté d'une pointe de goujon usinée avec précision avec un chanfrein de 30° ±2° (angle inclus de 60° ±4°) s'étendant sur 2,5 mm à partir de la pointe du goujon. Cela crée une surface d'entrée conique qui remplit deux fonctions simultanément : elle réduit la zone de contact initiale du filetage (diminuant le couple requis pour le premier engagement) et elle fournit une rampe de centrage physique qui guide l'axe de l'écrou pour l'aligner avec l'axe du goujon. Dans des essais d'installation contrôlés comparant des goujons M10 coupés à angle droit et des goujons chanfreinés à 30°, la conception chanfreinée a réduit les incidents de filetage croisé d'environ 8 % à moins de 0,5 % sur 500 installations à l'aveugle par des techniciens qui n'étaient pas informés du test.

Détails des spécifications du filetage :

Acier au carbone 45# — Pourquoi pas de l'acier inoxydable dès le départ ?

Une question fréquente : si la corrosion est le problème, pourquoi ne pas fabriquer les goujons en acier inoxydable 304 ou 316 ? La réponse implique trois compromis d'ingénierie. Premièrement, l'acier inoxydable a une limite d'élasticité inférieure à celle de l'acier au carbone moyen traité thermiquement (l'acier 45# atteint 355 MPa de limite d'élasticité après normalisation ; l'acier inoxydable 304 est généralement à 205 MPa). Pour un goujon M10 qui peut subir des moments de flexion dus à un mauvais alignement de l'équipement, la limite d'élasticité plus élevée offre une marge de sécurité significative. Deuxièmement, les goujons en acier inoxydable créent un couple galvanique avec le châssis de l'équipement en acier au carbone auquel ils sont boulonnés — le châssis se corrode de manière sacrificielle, ce qui est souvent pire que la corrosion du goujon (un goujon est remplaçable ; un châssis corrodé ne l'est pas). Troisièmement, et c'est le plus critique, le processus de collage par vulcanisation entre le caoutchouc et l'acier inoxydable est considérablement plus difficile qu'avec l'acier au carbone en raison de la couche de passivation d'oxyde de chrome sur l'acier inoxydable — les forces de liaison sont généralement inférieures de 30 à 40 %, introduisant un nouveau mode de défaillance à l'interface caoutchouc-métal.

Le JZP-5.2Support amortisseur résout le problème de corrosion au niveau du revêtement (Zn-Ni) plutôt qu'au niveau du substrat (inoxydable), préservant les avantages mécaniques et de collage de l'acier au carbone 45# tout en offrant une résistance à la corrosion comparable à celle de l'acier inoxydable 304 en exposition atmosphérique.

Données mécaniques complètes JZP-5.2

Profils d'application critiques pour la corrosion

• CVC des quartiers d'habitation des plateformes offshore : Atmosphère marine chargée de sel, 24h/24 et 7j/7. Les supports standard nécessitent le remplacement des goujons à chaque cycle de maintenance préventive de 12 mois. Les supports JZP-5.2 ont démontré une intégrité des goujons de plus de 3 ans lors d'essais sur des plateformes en mer du Nord, réduisant les temps d'arrêt des CVC d'environ 60 %.
• Ventilateurs d'extraction de fumées d'usines chimiques : Les vapeurs d'acide chlorhydrique et sulfurique à faible concentration dans l'atmosphère attaquent le placage de zinc en quelques semaines. La teneur en nickel de l'alliage Zn-Ni offre une barrière galvanique que le zinc pur ne peut pas offrir. Les cycles de remplacement des supports sont passés de 6 mois à plus de 24 mois dans une étude de cas d'une usine de chlore-alcali en Louisiane.
• Pompes de stations de relevage des eaux usées : Le gaz H2S au-dessus des puits humides se combine avec une humidité relative de 95 %+ pour créer un microclimat sévèrement corrosif. La quincaillerie des goujons duSupport antivibratoire en caoutchouc est souvent le premier composant à défaillir — avant le joint mécanique de la pompe, la roue et même la volute en fonte. Le placage JZP-5.2 Zn-Ni est spécifié lorsque les OEM de pompes refusent de garantir les défaillances des supports liées à la corrosion.
• Skids de nettoyage en place (CIP) pour l'industrie alimentaire et des boissons : Les cycles quotidiens d'eau chaude et de nettoyage caustique/acide à 80-85 C créent un environnement humide et chimiquement agressif autour des supports de pompe et de moteur. La couche de passivation au chrome trivalent sur les goujons JZP-5.2 résiste aux détergents alcalins qui éliminent les revêtements de conversion au chromate de zinc conventionnels.

Questions et réponses du service sur le terrain

Q : Comment vérifier l'épaisseur du placage Zn-Ni sur les pièces reçues ?
R : Utilisez un appareil de mesure par fluorescence X (XRF) calibré conformément à la norme ASTM B568. La mesure doit être effectuée sur la partie lisse et non filetée de la tige du goujon. La plage acceptable est de 8 à 12 μm. Les valeurs inférieures à 8 μm indiquent un écart du processus de placage ; les valeurs supérieures à 12 μm peuvent affecter l'ajustement du filetage. Un rapport XRF portable est inclus avec les commandes de plus de 500 unités.

Q : Que faire si je dois couper ou modifier la longueur du goujon sur le terrain ?
R : La coupe du goujon retire le placage Zn-Ni de la surface coupée et expose l'acier 45# nu. Cette surface développera de la rouille rouge en quelques jours dans des conditions extérieures. Si une modification sur le terrain est inévitable, appliquez un composé de galvanisation à froid riche en zinc (minimum 93 % de zinc dans le film sec selon la norme ASTM A780) sur la surface coupée dans l'heure suivant la coupe. Notez que la modification du goujon annule la garantie de corrosion.

Q : Y a-t-il une différence de couple entre la première installation et une réinstallation ?
R : Oui. Le revêtement lubrifiant intégral est plus efficace lors de la première installation. Pour une réinstallation (même écrou, même goujon, précédemment serré), réduisez le couple à 27-32 N·m pour tenir compte du coefficient de friction réduit des filets rodés. Si vous utilisez un nouvel écrou sur un goujon précédemment installé, revenez à la spécification standard de 30-35 N·m.

Q : Comment les supports JZP-5.2 doivent-ils être orientés — goujon vers le haut, goujon vers le bas ou horizontalement ?
R : Le JZP-5.2Support amortisseur est conçu pour une charge axiale (compression) avec l'élément en caoutchouc entre l'équipement supporté et la fondation. L'orientation préférée est avec le poids de l'équipement comprimant le support axialement. L'orientation horizontale (cisaillement) est acceptable pour des charges allant jusqu'à 40 % de la capacité axiale (maximum 32 kg par support). Ne pas installer en traction — la liaison caoutchouc-métal n'est pas conçue pour les charges de traction. Si une application en traction est inévitable, contactez le bureau d'études pour un boîtier de type capture.
