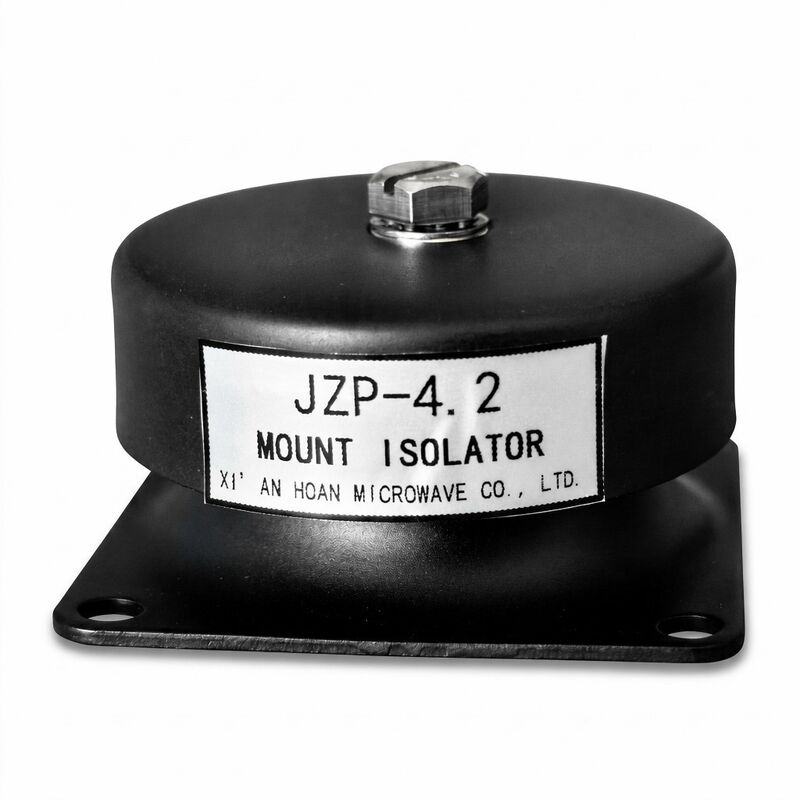

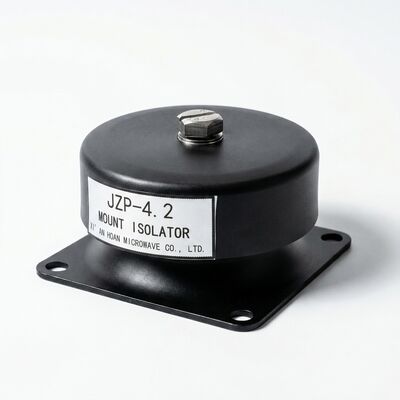

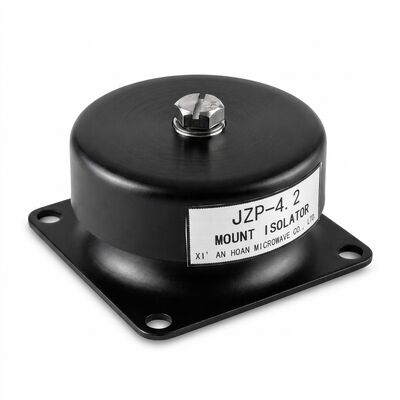

Support d'amortisseur de choc de bâti d'isolateur de vibration en caoutchouc de récupération de cisaillement élevé de JZP-4.2 pour la Suppression de résonance de machines

Pourquoi la récupération par cisaillement définit les performances à long terme de l'isolation

Quand uneMontage d'un isolant de vibrations'il est soumis à des forces latérales – dues au couple de démarrage de l'équipement, à des masses de rotation déséquilibrées ou à des poussées extérieures pendant la maintenance – l'élément en caoutchouc subit une déformation par cisaillement.Les supports de mauvaise qualité développent un ensemble permanent après plusieurs cycles de cisaillementLe JZP-4 est en train de dériver.2Isolateur de vibration en caoutchoucest conçu avec une géométrie d'élastomère à récupération élevée: après 100 000 cycles de cisaillement à 80% de la déviation nominale maximale, les mesures résiduelles de l'ensemble sont inférieures à 0,3 mmseuil de 5 mm que la plupart des ensembles de pompes et de compresseurs alignés de précision peuvent tolérer sans clignoter.

Stabilité latérale ∙ Garder l'équipement à sa place

Les machines légères sont particulièrement sensibles au déplacement latéral parce que la masse suspendue est faible par rapport aux forces d'excitation.Une pompe de 35 kg démarrant sous charge peut générer des forces transitoires latérales supérieures à 200 N aux points de montageLe JZP-4.2Isolateur de montagerépond à ceci avec un 0.8Le rapport de rigidité latéral-axial signifie que le mouvement latéral n'est que légèrement plus doux que la compression verticale, contrairement à de nombreux supports cylindriques où la rigidité latérale peut être inférieure de 3 à 5 fois à celle axiale.Le résultat: l'équipement reste centré sur sa plaque de base sans avoir besoin de snubbers ou de guides externes.

Suppression de la résonance: résolution du problème des machines lumineuses

Les machines légères présentent un défi unique en matière de vibrations:la masse de l'équipement est suffisamment faible pour que la fréquence naturelle montée se situe souvent entre 8 et 18 Hz Les fréquences d'excitation de l'appareil sont de 25 Hz et de 50 Hz.Montage de l'absorbeur de chocavec un faible amortissement (facteur de perte < 0,05) amplifiera la vibration à la résonance plutôt que de la supprimer, potentiellement triplant ou quadruplant la force transmise.

Le JZP-4.2 utilise un mécanisme d'amortissement dépendant de la fréquence inhérent à sa formulation en élastomère rempli.le facteur d'amortissement (tan δ) passe à 0Un.180.22À des fréquences de fonctionnement supérieures à 25 Hz, où la plupart des machines tournantes fonctionnent, le tan δ tombe à 0,08 ‰.12, offrant une isolation efficace (généralement une réduction des vibrations de 85 à 92% à 50 Hz).

Géométrie de l'installation et données dimensionnelles

Configurations de montage spécifiques à l'application

• Compresseurs d'air à cylindre unique (0,75 ∼3 kW):Monture à quatre points sous la selle du réservoir. Le JZP-4.2 supprime le mode d'oscillation de 8 ∼ 12 Hz que les machines à cylindre unique excitent pendant la course de compression.La rigidité latérale empêche le réservoir de marcher sur le sol sur du béton lisse.
• Les pompes centrifuges à patins (0,5 à 5 ch):Trois ou quatre montures entre la plaque de base de la pompe-moteur et le cadre de dérapage.La récupération de cisaillement élevée empêche le désalignement progressif entre les arbres de la pompe et du moteur ­ une cause commune de défaillance prématurée de l'étanchéité mécanique.
• Unités de banc de centrifugeuse de laboratoire:LeIsolateur de vibration en caoutchoucL'éclairage de l'appareil doit être de qualité supérieure à celle de l'appareil.La stabilité latérale est essentielle pendant la phase de rotation transitoire lorsque le rotor passe par sa vitesse critique.
• Pour les unités de condensation HVAC de petite taille (13 TR):LeMontage de l'absorbeur de chocIl s'agit d'un dispositif qui isole les vibrations du compresseur et du ventilateur des supports de toit ou de mur.8Le rapport entre les axes latéraux et latéraux de 1:1 permet de gérer les charges latérales induites par le vent sans oscillation excessive.

Questions de vérification des performances

Q: Comment la récupération de cisaillement est-elle mesurée sur la chaîne de production?
R: Chaque lot est soumis à un essai de rampage accéléré de 24 heures: 80% de la charge nominale maximale est appliquée en direction latérale pendant 12 heures à 70 °C, puis relâchée.La déformation résiduelle est mesurée à l'aide d'une jauge de cadran à 2 heures après la libération.Les unités dont l'ensemble résiduel dépasse 0,35 mm sont rejetées.

Q: La température a-t-elle une incidence sur le rapport de rigidité latérale/axial?
À -25°C, le rapport passe à environ 0.75À +100°C, il ramollit à environ 0.85:1Le rapport reste dans la plage utilisable sur toute la plage de température nominale.

Q: Quelle est la durée de vie prévue en fonctionnement continu 24 heures sur 24 et 7 jours sur 7?
R: Dans un environnement intérieur contrôlé (15°C à 35°C, sec, sans exposition aux produits chimiques), le JZP-4.2 est conçu pour 5°7 ans de fonctionnement continu avant d'atteindre 1,0 mm de rampe cumulée.Dans les installations extérieures ou semi-ferméesLe remplacement est recommandé lorsque la perte totale de hauteur dépasse 2,0 mm (environ 7% de la hauteur libre).
